D.8.1 选择制动器件

当变频器带大惯性负载减速或者是需要急减速时,电机会处于发电状态,将负载能量通过逆变桥传递到变频器直流环节,引起变频器母线电压抬升,当超过一定值时,变频器就会报过电压故障,为防止该现象的发生,必须配置制动组件。


  • 设备的设计、安装、调试和运行,必须由经过培训并合格的专业人员来进行。

  • 在工作过程中,必须遵循“警告”中所有的规定,否则可能造成严重的人身伤害或重大财产损失。

  • 非专业施工人员请勿进行接线,否则会导致变频器或制动选配件的回路损坏。

  • 在将制动电阻选配件连接到变频器之前,请仔细阅读制动电阻/制动单元的使用说明书。

  • 请勿将制动电阻连接在PB、(+)以外的端子上,请勿将制动单元连接在(+)、(-)以外的端子上;否则可能会导致制动回路和变频器损坏,并引发火灾。


请按照接线图所示,将制动电选配件连接变频器。如果接线错误,可能会导致变频器或其他设备损坏。

GD350 IP54系列变频器037G/045P(含)以下均内置制动单元,045G/055P ~110G/132P机型可选配内置制动单元。请根据具体的现场情况(制动力矩要求和制动使用率要求)来选择制动电阻的阻值和功率。

D6制动单元型号

变频器型号

制动单元型号

100%制动力矩适配制动电阻值

Ω

制动电阻耗散功率

kW

制动电阻耗散功率

kW

制动电阻耗散功率

kW

最小允许制动电阻

Ω

10%制动量

50%制动量

80%制动量

GD350-004G/5R5P-45

内置制动单元

122

0.6

3

4.8

80

GD350-5R5G/7R5P-45

89

0.75

4.1

6.6

60

GD350-7R5G/011P-45

65

1.1

5.6

9

47

GD350-011G/015P-45

44

1.7

8.3

13.2

31

GD350-015G/018P-45

32

2

11

18

23

GD350-018G/022P-45

27

3

14

22

19

GD350-022G/030P-45

22

3

17

26

17

GD350-030G/037P-45

17

5

23

36

17

GD350-037G/045P-45

13

6

28

44

11.7

GD350-045G/055P-45-B

DBU100H-110-4

10

7

34

54

6.4

GD350-055G/075P-45-B

8

8

41

66

GD350-075G/090P-45-B

6.5

11

56

90

GD350-090G/110P-45-B

DBU100H-160-4

5.4

14

68

108

4.4

GD350-110G/132P-45-B

4.5

17

83

132

注意:

1、 请按照本公司提供的数据选择制动电阻的阻值和功率。

2、 制动电阻会增加变频器的制动转矩,上表是分别按照100%制动力矩,10%制动使用率、50%制动使用率、80%制动使用率来设计的电阻功率,用户可以根据具体的工况选择制动系统。

3、 使用外部制动单元时,请参照《能耗制动单元说明书》,正确设置制动单元制动电压等级,如电压等级设置不正确,会影响到变频器的正常运行。


对于特定的变频器,请不要使用小于规定最小电阻值的制动电阻。变频器内部不能对由小电阻所引起的过流进行保护。


对于需要频繁制动的场合,即制动使用率超过10%,需要根据具体的工况按照上表增大制动电阻的功率。



D.8.2 选择制动电阻电缆

制动电阻电缆应采用屏蔽电缆。

D.8.3 安装制动电阻

所有电阻必须安装在冷却良好的地方。


制动电阻/制动单元附近的材料必须为阻燃材料。电阻表面的温度很高。从电阻上流出的空气温度也有几百摄氏度。必须防止材料与电阻接触。

制动电阻的安装:


  • 037G/045P(含)以下只需要内置制动电阻。

  • PB、(+)为制动电阻的电线端。


制动单元的安装:


  • (+)、(-)为制动单元的连接端子。

  • 变频器(+),(-)端与制动单元(+),(-)端的连线长度应小于5米,制动单元BR1,BR2与制动电阻两端的配线长度应小于10米。

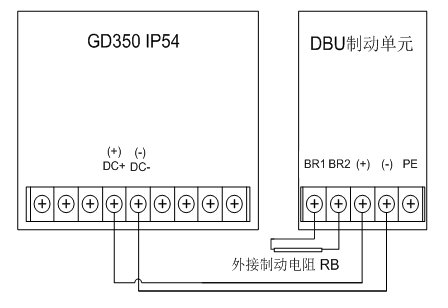

单台连接如下:
