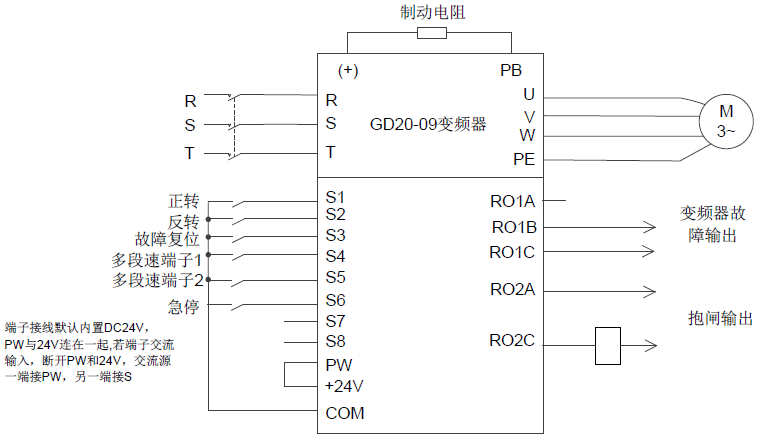

4.3.1 平移应用接线图
图 4.3平移应用接线参考图
注意：按图 4.3接线，变频器参数基本无需调整，如果现场功能端子与上图接线不一致，请在选择平移应用宏后再按实际接线手动调整输入输出端子功能。
4.3.2 平移应用基本调试步骤
1、 检查线路，确保接线准确；
2、 设置P00.18=1恢复出厂值（恢复出厂值默认值为P19.00=1提升开环矢量应用宏参数）；
3、 设置P02组电机参数；
4、 设置P19.00=3选择平移功能宏；
5、 开始低速试运行。
4.3.3 平移应用宏参数（P19.00=3）
功能码 | 功能码名称 | 参数设置 | 备注 |
P00.00 | 速度控制模式 | 2 | 空间电压矢量模式 |
P00.01 | 运行指令通道 | 1 | 端子运行指令通道 |
P00.03 | 最大输出频率 | 100.00Hz | |
P00.04 | 运行频率上限 | 60.00Hz | |
P00.06 | A频率指令选择 | 6 | 多段速给定 |
P00.11 | 加速时间1 | 5.0s | |
P00.12 | 减速时间1 | 4.0s | |
P01.01 | 直接起动开始频率 | 0.20Hz | |
P01.15 | 停止速度 | 0.10 Hz | |
P05.03 | S3端子功能选择 | 7 | 故障复位 |
P05.04 | S4端子功能选择 | 16 | 多段速给定端子1 |
P05.05 | S5端子功能选择 | 17 | 多段速给定端子2 |
P05.06 | S6端子功能选择 | 6 | 急停 |
P06.03 | 继电器RO1输出选择 | 5 | 变频器故障 |
P06.04 | 继电器RO2输出选择 | 38 | 抱闸输出 |
P10.02 | 多段速0 | 10.0% | 相对于最大频率P00.03 |
P10.04 | 多段速1 | 30.0% | 相对于最大频率P00.03 |
P10.06 | 多段速2 | 50.0% | 相对于最大频率P00.03 |
P10.08 | 多段速3 | 50.0% | 相对于最大频率P00.03 |
P11.05 | 限流选择 | 0x11 | 限流打开 |
P19.01 | 抱闸控制选择 | 1 | 抱闸由变频器控制 |
P19.13 | 正转松闸电流 | 50.0% | 对应电机额定电流 |
P19.16 | 反转松闸电流 | 50.0% | 对应电机额定电流 |
注意：若S端子使用交流源，按照交流接线方式，设置完应用宏后还需要P27.13=1；部分参数为出厂默认参数，宏表不会列出；若S端子功能选择61~65分级速度给定，按照调试指导4.7分级给定操作杆应用调试说明，设置P19.06~ P19.11组分级给定速度；若端子选择快速停车功能，请设置P08.05快速停车时间 ；端子功能若选择抱闸反馈功能，设置功能宏后再设置抱闸反馈功能。
4.3.4 调试过程问题说明
1、 如果只是测试变频器是否正常运行，可将P19.00设置为0：普通模式，来进行测试。
2、 如果在进行空载调试时，请先将P19.00设置为3：平移应用模式；将P19.13，P19.16设置为0，防止没有负载而报转矩验证故障；如果没有外接制动电阻，还需将加减速时间调大，防止停机过快报母线过压故障。
3、 现场调试过程中，如果变频器端子信号正转/反转命令跟负载左右方向不一致时，禁止更改P00.13，应通过调整变频器输出U、V、W任意两相相序。
4、 若系统采用PLC控制，速度信号和其他输入输出端子信号功能要根据实际控制逻辑做修改。
5、 平移空间电压矢量功能宏可以满足大部分起升现场应用，性能参数已经过优化，一般情况下不需要调节，若个别现场使用异常，可参考功能参数进行微调或联系厂家人员。
