4.4.1 锥形电机接线图

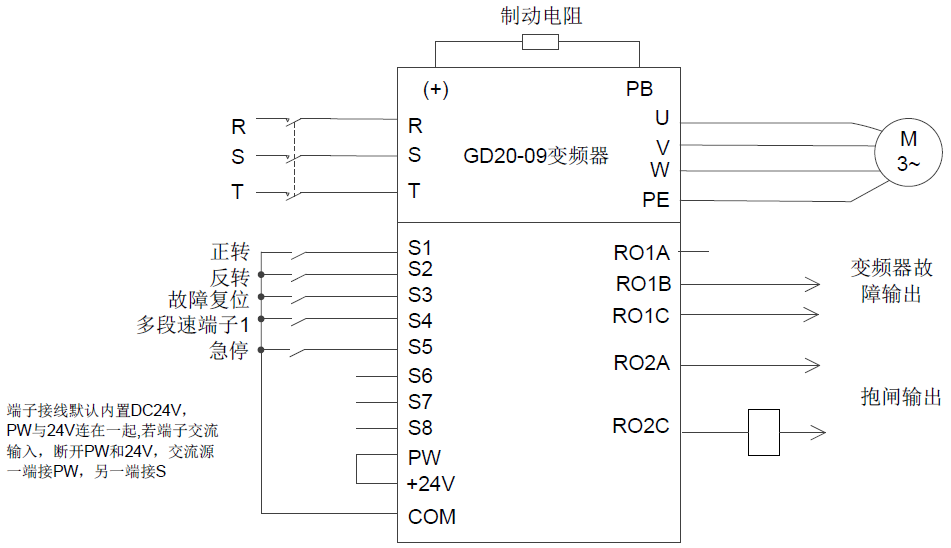

图 4.4锥形电机接线参考图

注意：按图 4.4接线，变频器参数基本无需调整，如果现场功能端子与上图接线不一致，请在选择锥形电机应用宏后再按实际接线手动调整输入输出端子功能。

4.4.2 锥形电机应用调试步骤

1、 检查线路，确保接线准确；

2、 设置P00.18=1恢复出厂值（恢复出厂值默认值为P19.00=1提升开环矢量应用宏参数）；

3、 设置P02组电机参数；

4、 设置P19.00=5选择锥形电机功能宏；

5、 开始低速试运行。

4.4.3 锥形电机应用宏参数表（P19.00=5）

表 4.1参数设置

注意：若S端子使用交流源，按照交流接线方式，设置完应用宏后还需要P27.13=1；部分参数为出厂默认参数，宏表不会列出，若S端子功能选择61~65分级速度给定，按照调试指导4.7分级给定操作杆应用调试说明，设置P19.06~ P19.11组分级给定速度。

4.4.4 调试过程问题说明

1、 如果只是测试变频器是否正常运行，可将P19.00设置为0：普通模式，来进行测试。

2、 起升正转时，重物向上运行，如方向不对需通过调换变频器输出U、V、W任意两相实现，禁止更改P00.13；

3、 启动频率不能设置过低，现场调试时需保障启动频率为能使制动器打开的合适频率，确保先打开制动器，再运行；

4、 起升加速时间≤3S，时间过长可能出现制动器无法打开的情况；

5、 额定电压应≥380V。若电网电压太低（低于85%Ue），制动器无法打开；电压偏低时，不能升速；

6、 锥形电机进行恒功率变频调速（升速）时，最高转速不得超过额定转速的1.2倍（60Hz），否则由于轴向磁拉力的减小，不能推动压力弹簧，而使电机不能正常运转，导致变频器出现限流/过流故障。
