4.3.1 主回路接线图
图 4.6 015G/018P及以下主回路接线图
图 4.7 018G/022P~030G/037P主回路接线图
图 4.8 037G/045P及以上主回路接线图
注意：
1、 熔断器、直流电抗器、制动单元、制动电阻、输入电抗器、输入滤波器、输出电抗器、输出滤波器均为选配件，详情请参见“外围选配件”。
2、 018G/022P及以上变频器可选配A1、A2。
3、 P1端和（+）端出厂时已短接，如需外接直流电抗器时，请取下P1端和（+）端的短接片。
4、 接制动电阻时，请将端子排上标有PB，(+)，(-)黄色警示标签取下，再接制动电阻线，否则会导致接触不良。
4.3.2 主回路端子示意图
图 4.9 0R7G~5R5G/7R5G主回路端子示意图
图 4.10 7R5G/011P~015G/018P主回路端子示意图

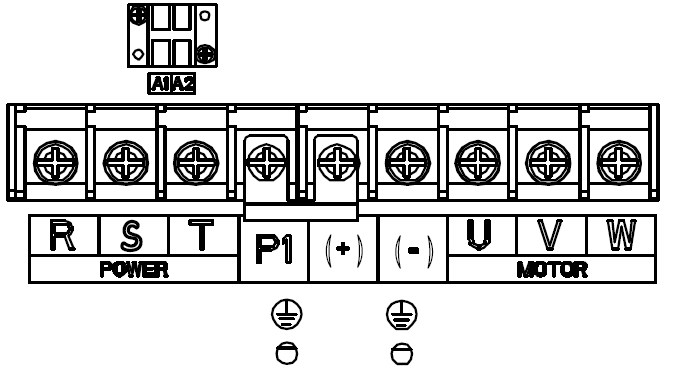

图 4.11 018G/022P主回路端子示意图
图 4.12 022G/030P~030G/037P主回路端子示意图
图 4.13 037G/045P~055G/075P主回路端子示意图
图 4.14 075G/090P~110G/132P主回路端子示意图
图 4.15 132G/160P~200G/220P主回路端子示意图
图 4.16 220G/250P~315G/355P主回路端子示意图
图 4.17 355G/400P~500G主回路端子示意图
端子符号 | 端子名称 | 功能描述 | |
030G/037P及以下 | 037G/045P及以上 | ||
R、S、T | 主回路电源输入 | 三相交流输入端子，与电网连接 | |
U、V、W | 变频器输出 | 三相交流输出端子，一般接电机 | |
P1 | 无该端子 | 直流电抗器端子1 | P1、（+）外接直流电抗器端子 （+）、（-）外接制动单元端子 PB、（+）外接制动电阻端子 |
（+） | 制动电阻端子1 | 直流电抗器端子2、 制动单元端子1 | |
（-） | / | 制动单元端子2 | |
PB | 制动电阻端子2 | 无该端子 | |
PE | 380V：接地电阻小于10欧姆 | 安全保护接地端子，每台机器标配两个PE端子，必须可靠接地 | |
A1、A2 | 控制电源端子 | 018G/022P及以上变频器可选配 （外接220V控制电源）可以在输入主回路不用上电的情况下，通过辅助电源通电，更方便、安全地进行变频器调试。 | |
注意：
1、 禁止使用不对称电机电缆。如果电机电缆中除了导电的屏蔽层之外，还有一根对称接地导体，那么请将接地导体在变频器端和电机端接地。
2、 制动电阻、制动单元和直流电抗器均为选配件。
3、 将电机电缆、输入动力电缆和控制电缆分开走线。
4、 “无该端子”表示变频器没有提供该端子作为外接端子。
5、 GD系列不能与CH系列共直流母线使用。
6、 共直流母线使用时，变频器功率必须相同，并且同时上电和断电。
7、 共直流母线使用，接线时需考虑变频器输入侧的均流，建议配置均流电抗器。
4.3.3 主回路端子接线过程
1、 将输入动力电缆的接地线与变频器的接地端子（PE）直接相连，将三相输入电缆连接到端子R、S和T，并紧固。
2、 将电机电缆的接地线连接到变频器的接地端子，将电机三相电缆连接到端子U、V和W,并紧固。
3、 将带电缆的制动电阻等选件连接到指定位置。
4、 如条件允许，在变频器外部将所有电缆进行机械固定。
图 4.18螺丝安装是否正确示意图
4.3.4 控制回路接线图
图 4.19控制回路接线图
4.3.5 控制端子示意图
图 4.20 015G/018P及以下控制端子示意图
图 4.21 018G/022P及以上控制端子示意图
注：控制端子上的空闲端子为保留端子，不可使用。
端子名称 | 说明 | |
HDO | 1、开关容量：50mA/30V 2、输出频率范围：0~50kHz | |
COM | +24V的公共端 | |
CME | 开路集电极输出的公共端 | |
Y | 1、开关容量：50mA/30V 2、输出频率范围：0~1kHz | |
485+ | 485通讯端口，485差分信号端口，标准485通讯接口请使用双绞线或屏蔽线。 | |
485- | ||
+10V | 本机提供的+10V电源。 | |
AI2 | 1、输入范围： AI2电压电流可选0~10V/0~20mA；AI2通过跳线J4切换；AI3：-10V~+10V电压 2、输入阻抗：电压输入时20kΩ，电流输入时500Ω 3、分辨率：在10V对应50Hz时，最小分辨率5mV 4、误差±1%，25℃ | |
AI3 | ||
GND | +10V的参考零电位。 | |
AO1 | 1、输出范围：0~10V电压或0~20mA电流；其中AO1通过跳线J1切换，AO2通过跳线J2切换； 2、误差±1%，25℃ | |
AO2 | ||
PE | 接地端子 | |
PW | 由外部向内部提供输入开关量工作电源。 电压范围：12~30V。 | |
24V | 变频器提供用户电源，最大输出电流200mA | |
COM | +24V的公共端。 | |
S1 | 开关量输入1 | 1、内部阻抗：3.3kΩ 2、可接受12~30V电压输入 3、该端子为双向输入端子，同时支持NPN和PNP接法 4、最大输入频率：1kHz 5、全部为可编程数字量输入端子，用户可以通过功能码设定端子功能 |
S2 | 开关量输入2 | |
S3 | 开关量输入3 | |
S4 | 开关量输入4 | |
S5 | 开关量输入5 | |
S6 | 开关量输入6 | |
S7 | 开关量输入7 | |
S8 | 开关量输入8 | |
HDI | 除有S1~S8功能外，还可作为高频脉冲输入通道。 最大输入频率：50kHz | |
RO1A | RO1继电器输出，RO1A常开，RO1B常闭，RO1C公共端 触点容量：3A/AC250V，1A/DC30V | |
RO1B | ||
RO1C | ||
RO2A | RO2继电器输出，RO2A常开，RO2B常闭，RO2C公共端 触点容量：3A/AC250V，1A/DC30V | |
RO2B | ||
RO2C | ||
4.3.6 输入/输出信号连接图
请利用U型短接片设定NPN模式/PNP模式以及内部/外部电源的选择。出厂时设定为NPN内部模式。
图 4.22 U型短接位置示意图
当输入信号来自NPN晶体管时，请根据使用的电源，按图设置+24V和PW之间的U型短接片。
图 4.23 NPN模式示意图
当输入信号来自PNP晶体管时，请根据使用的电源，如图所示设定U型短接片。
图 4.24 PNP模式示意图
