4.3.1 主回路接线图

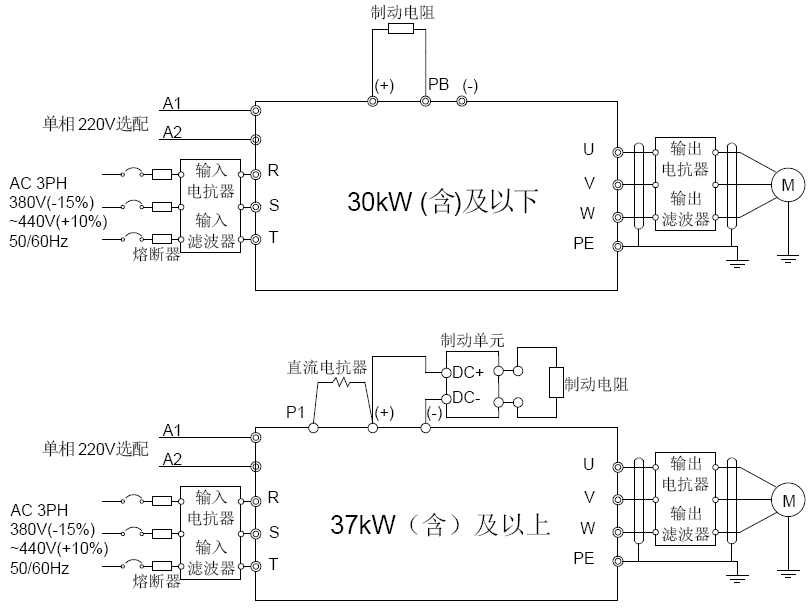

4.3.1.1 AC 3PH 380V(-15%)～440V(+10%)主回路接线图
图4-7 380V主回路接线图
注意：
熔断器、直流电抗器、制动单元、制动电阻、输入电抗器、输入滤波器、输出电抗器、输出滤波器均为选配件，详情请参见“外围选配件”。
A1、A2为选配件。
380V 37kW（含）及以上变频器P1端和（+）端出厂时已短接，如需外接直流电抗器时，请取下P1端和（+）端的短接片。
接制动电阻时，请将端子排上标有PB,(+),(-)黄色警示标签取下，再接制动电阻线，否则会导致接触不良。
4.3.1.2 3PH 380V(-10%)～550V(+10%)主回路接线图
图4-8 500V主回路接线图
注意：
熔断器、直流电抗器、制动单元、制动电阻、输入电抗器、输入滤波器、输出电抗器、输出滤波器均为选配件，详情请参见“外围选配件”。
A1、A2为选配件。
500V 22kW（含）及以上变频器P1端和（+）端出厂时已短接，如需外接直流电抗器时，请取下P1端和（+）端的短接片。
接制动电阻时，请将端子排上标有PB,(+),(-)黄色警示标签取下，再接制动电阻线，否则会导致接触不良。
1.1.1.3 AC 3PH 520V(-15%)～690V(+10%)主回路接线图
图4-9 660V主回路接线图
注意：
熔断器、直流电抗器、制动电阻、输入电抗器、输入滤波器、输出电抗器、输出滤波器均为选配件，详情请参见“外围选配件”。
A1、A2为标配件。
P1端和（+）端出厂时已短接，如需外接直流电抗器时，请取下P1端和（+）端的短接片。
接制动电阻时，请将端子排上标有PB,(+),(-)黄色警示标签取下，再接制动电阻线，否则会导致接触不良。
4.3.2 主回路端子示意图
图4-10 380V 1.5~2.2kW 主回路端子示意图
图4-11 380V 4~5.5 kW主回路端子示意图
图4-12 380V 7.5~11kW和500V 4~18.5kW主回路端子示意图
图4-13 380V 15~18kW主回路端子示意图
图4-14 380V 22~30kW主回路端子示意图
图4-15 380V 37~55kW、500V 22~55kW和660V 22~45kW主回路端子示意图
图4-16 380V 75~110kW、500V 75kW和660V 55~132kW主回路端子示意图
图4-17 380V 132~200kW和660V 160~220kW主回路端子示意图
图4-18 380V 220~315kW和660V 250~350kW主回路端子示意图
图4-19 380V350~500kW和660V 400~630kW主回路端子示意图
端子符号 | 端子名称 | 功能描述 | |
380V 30kW以下（含） | 380V 37kW以上（含） | ||
500V 18.5kW以下（含） | 500V 22kW以上（含） | ||
660V 全系列 | |||
R、S、T | 主回路电源输入 | 三相交流输入端子，与电网连接 | |
U、V、W | 变频器输出 | 三相交流输出端子，一般接电机 | |
P1 | 无该端子 | 直流电抗器端子1 | P1、（+）外接直流电抗器端子 （+）、（-）外接制动单元端子 PB、（+）外接制动电阻端子 |
（+） | 制动电阻端子1 | 直流电抗器端子2、 制动单元端子1 | |
（-） | / | 制动单元端子2 | |
PB | 制动电阻端子2 | 无该端子 | |
PE | 380V：接地电阻小于10欧姆 500V：接地电阻小于10欧姆 660V：接地电阻小于10欧姆 | 安全保护接地端子，每台机器标配两个PE端子，必须可靠接地 | |
A1、A2 | 控制电源端子 | 380V为选配件，660V为标配件（外接220V控制电源） 可以在输入主回路不用上电的情况下，通过辅助电源通电，更方便、安全地进行变频器调试。 | |
注意：
禁止使用不对称电机电缆。如果电机电缆中除了导电的屏蔽层之外，还有一根对称接地导体，那么请将接地导体在变频器端和电机端接地。
制动电阻、制动单元和直流电抗器均为选配件。
将电机电缆、输入动力电缆和控制电缆分开走线。
“无该端子”表示变频器没有提供该端子作为外接端子。
GD系列不能与CH系列共直流母线使用。
共直流母线使用时，变频器功率必须相同，并且同时上电和断电。
共直流母线使用，接线时需考虑变频器输入侧的均流，建议配置均流电抗器。
4.3.3 主回路端子接线过程
1、将输入动力电缆的接地线与变频器的接地端子（PE）直接相连，将三相输入电缆连接到端子R、S和T,并紧固。
2、将电机电缆的接地线连接到变频器的接地端子，将电机三相电缆连接到端子U、V和W,并紧固。
3、将带电缆的制动电阻等选件连接到指定位置。
4、如条件允许，在变频器外部将所有电缆进行机械固定。
图4-20 螺丝安装是否正确示意图
4.3.4 控制回路接线图
图4-21 控制回路接线图
4.3.5 控制端子示意图
图4-22 控制端子示意图
4.3.6 输入/输出信号连接图
请利用U型短接片设定NPN模式/PNP模式以及内部/外部电源的选择。 出厂时设定为NPN内部模式。
图4-23 U型短接位置示意图
当输入信号来自NPN晶体管时，请根据使用的电源，按图设置+24V和PW之间的U型短接片。
图4-24 NPN模式示意图
当输入信号来自PNP晶体管时，请根据使用的电源，如图所示设定U型短接片。
图4-25 PNP模式示意图
