P08.00

加速时间2

具体定义参见P00.11和P00.12。

Goodrive300系列一共定义了四组加减速时间，可通过多功能数字输入端子（P05组）选择加减速时间。变频器加减速时间出厂默认为第一组加减速时间。

设定范围：

0.0~3600.0s

机型确定

○

P08.01

减速时间2

机型确定

○

P08.02

加速时间3

机型确定

○

P08.03

减速时间3

机型确定

○

P08.04

加速时间4

机型确定

○

P08.05

减速时间4

机型确定

○

P08.06

点动运行频率

定义点动运行时变频器的给定频率。

设定范围：0.00Hz~P00.03

（最大输出频率）

5.00Hz

○

P08.07

点动运行

加速时间

点动加速时间指变频器从0Hz加速到最大输出频率（P00.03）所需时间。

点动减速时间指变频器从最大输出频率（P00.03）减速到0Hz所需时间。

设定范围：

0.0~3600.0s

机型确定

○

P08.08

点动运行

减速时间

机型确定

○

P08.09

跳跃频率1

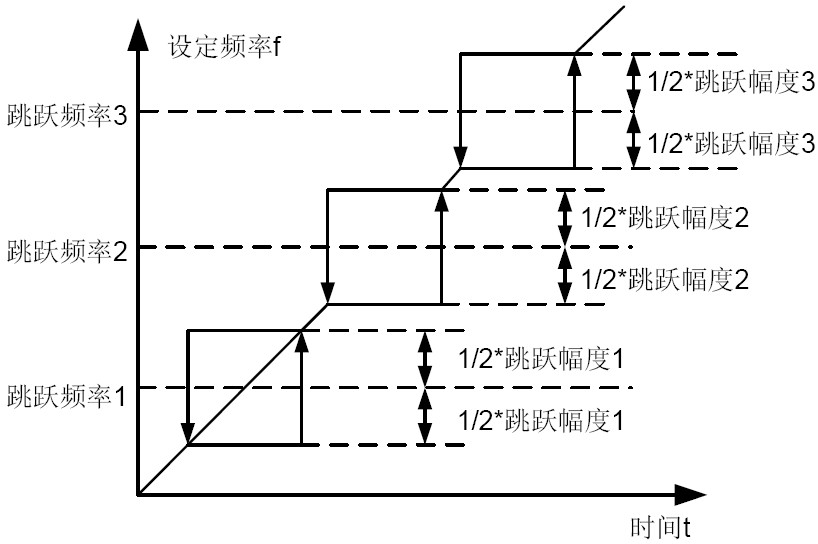

当设定频率在跳跃频率范围之内时，变频器将运行在跳跃频率边界。

通过设置跳跃频率，使变频器避开负载的机械共振点。本变频器可设置三个跳跃频率点。若将跳跃频率点均设为0，则此功能不起作用。

设定范围：0.00Hz~P00.03（最大输出频率）

0.00Hz

○

P08.10

跳跃频率

幅度1

0.00Hz

○

P08.11

跳跃频率2

0.00Hz

○

P08.12

跳跃频率

幅度2

0.00Hz

○

P08.13

跳跃频率3

0.00Hz

○

P08.14

跳跃频率

幅度3

0.00Hz

○

P08.15

摆频幅度

摆频功能适用于纺织、化纤等行业及需要横动、卷绕功能的场合。

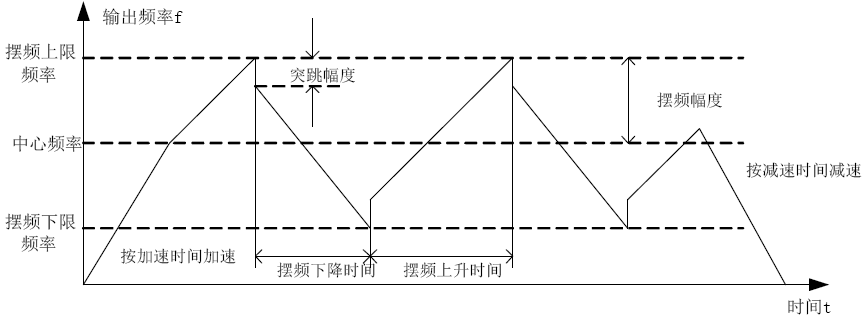

摆频功能是指变频器输出频率以设定频率为中心进行上下摆动，运行频率在时间轴的轨迹如下图所示，其中摆动幅度由P08.15设定，当P08.15设为0时，即摆幅为0，摆频不起作用。

摆频幅度：摆频运行频率受上、下限频率约束。

摆幅相对于中心频率（设定频率）：摆幅AW＝中心频率×

摆幅幅度P08.15。

突跳频率＝摆幅AW×

突跳频率幅度P08.16。即摆频运行时，突跳频率相对摆幅的值。

摆频上升时间：从摆频的最低点运行到最高点所用的时间。

摆频下降时间：从摆频的最高点运行到最低点所用的时间。

P08.15的设定范围：

0.0~100.0%（相对设定频率）

P08.16的设定范围：

0.0~50.0%（相对摆频幅度）

P08.17的设定范围：

0.1~3600.0s

P08.18的设定范围：

0.1~3600.0s

0.0%

○

P08.16

突跳频率幅度

0.0%

○

P08.17

摆频上升时间

5.0s

○

P08.18

摆频下降时间

5.0s

○

P08.19

设定长度

设定长度、实际长度、单位脉冲数三个功能码主要用于定长控制。

长度通过HDI端子输入的脉冲信号计算，需要将HDI端子设为长度计数输入。

实际长度＝长度计数输入脉冲数

/单位脉冲数

当实际长度P08.20超过设定长度P08.19时，多功能数字输出端子“长度到达”输出ON信号。

P08.19的设定范围：

0~65535m

P08.20的设定范围：

0~65535m

P08.21的设定范围：

1~10000

P08.22的设定范围：0.01~100.00cm

P08.23的设定范围：0.001~10.000

P08.24的设定范围：

0.001~1.000

0m

○

P08.20

实际长度

0m

●

P08.21

轴每转脉冲数

1

○

P08.22

轴周长

10.00cm

○

P08.23

长度倍数

1.000

○

P08.24

长度校正系数

1.000

○

P08.25

设定记数值

计数器通过HDI端子输入脉冲信号进行计数。

当计数值到达指定计数值时，多功能数字输出端子输出“指定计数值到达”信号，计数器继续计数；当计数值到达设定计数值时，多功能数字输出端子输出“设定计数值到达”信号；计数器清零，并在下一个脉冲到来，重新继续计数。

指定计数值P08.26不应大于设定计数值P08.25。

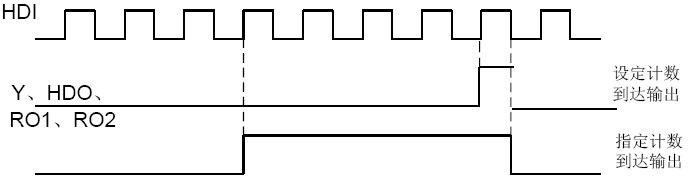

此功能如图示：

P08.25的设定范围：P08.26~65535

P08.26的设定范围：

0~P08.25

0

○

P08.26

指定记数值

0

○

P08.27

设定运行时间

预设定变频器的运行时间。当累计运行时间到达此设定运行时间，多功能数字输出端子输出“运行时间到达”信号。

设定范围：

0~65535min

0min

○

P08.28

故障

自动复位次数

故障自动复位次数：当变频器选择故障自动复位时，用来设定可自动复位的次数。连续复位次数超过此值时，变频器将报故障停机，等待修复。

故障自动复位间隔时间：选择从故障发生到自动复位动作之间的时间间隔。

变频器在运行后，在运行60s内，如果没有出现故障，会自动将故障复位次数清零。

P08.28设定范围：0~10

P08.29设定范围：

0.1~3600.0s

0

○

P08.29

故障自动复位间隔时间设置

1.0s

○

P08.30

下垂控制频率下降率

变频器输出频率随负载的变化量，主要用于多电机同时驱动同一负载时的功率平衡。

设定范围：0.00~50.00Hz

0.00Hz

○

P08.31

电机1和电机2切换通道选择

Goodrive300系列支持两台电机的切换，本功能码用来选择切换通道。

LED个位：切换通道选择

0：端子切换；数字量端子选择为35

1：Modbus通讯切换

2：PROFIBUS/

CANopen通讯切换

3：以太网通讯切换

4：保留

LED十位：运行中切换使能选择

0：运行中不可切换

1：运行中可切换

0x00~0x14

0x00

◎

P08.32

FDT1电平

检测值

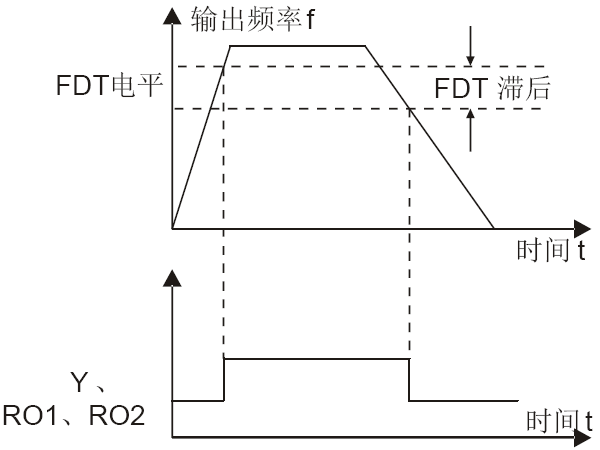

输出频率超过FDT电平对应频率时，多功能数字输出端子输出“频率水平检测FDT”信号，直到输出频率下降到低于（FDT电平 — FDT滞后检测值）对应的频率时，该信号才无效，具体波形如下图：

P08.32的设定范围：0.00Hz~P00.03（最大输出频率）

P08.33的设定范围：0.0~100.0%（FDT1电平）

P08.34的设定范围：0.00Hz~P00.03（最大输出频率）

P08.35的设定范围：0.0~100.0%（FDT2电平）

50.00Hz

○

P08.33

FDT1滞后

检测值

5.0%

○

P08.34

FDT2电平

检测值

50.00Hz

○

P08.35

FDT2滞后

检测值

5.0%

○

P08.36

频率到达

检出幅度值

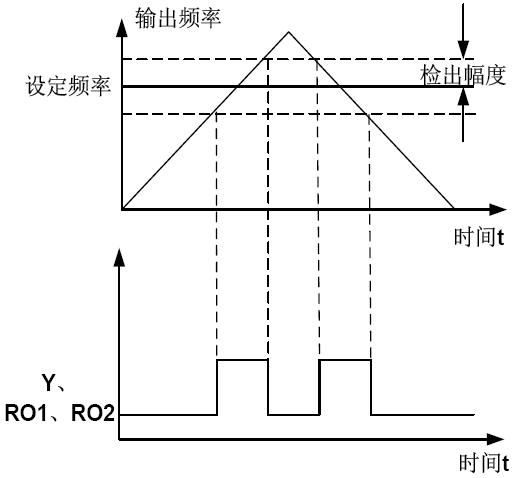

当输出频率在设定频率的正负检出宽度范围之内时，多功能数字输出端子输出“频率到达”信号，具体如下：

设定范围：0.00Hz~P00.03（最大输出频率）

0.00Hz

○

P08.37

能耗制动使能

控制变频器内部制动管的动作使能。

0：能耗制动禁止

1：能耗制动使能

注：仅对内置制动管的机型适用。

0

○

P08.38

能耗制动阈值电压

设置能耗制动的起始母线电压，适当调整该值可实现对负载的有效制动。缺省值随电压等级变化而变化。

设定范围：200.0~2000.0V

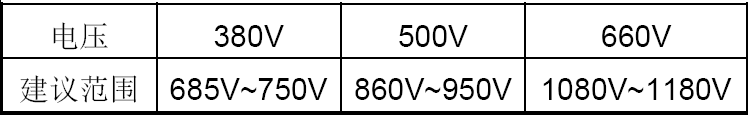

为了防止客户设置数值过大，建议设定范围：

380V电压：

700.0V

○

500V电压：

900.0V

660V电压：

1120.0V

P08.39

冷却散热风扇运行模式

0：正常运行模式

1：上电后风扇一直运行

0

○

P08.40

PWM选择

0x00~0x21

LED个位：PWM模式选择

0：PWM模式1，三相调制和两相调制

1：PWM模式2，三相调制

LED十位：低速载频限制模式

0：,低速载波限制，载频限制模式1；低速时，当载频高于2k时，载频限制到2k。

1：低速载波限制，载频限制模式2；低速时，当载频高于4k时，载频限制到4k。

2：低速载频无限制

01

◎

P08.41

过调制选择

LED个位

0：过调制无效

1：过调制有效

LED十位

0：轻度过调制；过调制深度限定在1区范围内

1：深度过调制；过调制深度限定在2区范围内

01

◎

P08.42

键盘数字

控制设定

0x000~0x1223

LED个位：频率使能选择

0：∧/∨键和数字电位器调节均有效

1：仅∧/∨键调节有效

2：仅数字电位器调节

3：∧/∨键和数字电位器调节均无效

LED十位：频率控制选择

0：仅对P00.06=0或

P00.07=0设定有效

1：所有频率方式均有效

2：多段速优先时，对多段速无效

LED百位：停机时动作选择

0：设定有效

1：运行中有效，停机后清除

2：运行中有效，收到停机命令后清除

LED千位： ∧/∨键和数字电位器积分功能

0：积分功能有效

1：积分功能无效

0x0000

○

P08.43

键盘数字电位器积分时间

0.01~10.00s

0.10s

○

P08.44

UP/

DOWN端子控制设定

0x000~0x221

LED个位：频率使能选择

0：UP/DOWN端子设定有效

1：UP/DOWN端子设定无效

LED十位：频率控制选择

0：仅对P00.06=0或

P00.07=0设定有效

1：所有频率方式均有效

2：多段速优先时，对多段速无效

LED百位：停机时动作选择

0：设定有效

1：运行中有效，停机后清除

2：运行中有效，收到停机命令后清除

0x000

○

P08.45

UP端子频率增量变化率

0.01~50.00Hz/s

0.50 Hz/s

○

P08.46

DOWN端子频率减量变化率

0.01~50.00Hz/s

0.50 Hz/s

○

P08.47

频率设定掉电时动作选择

0x000~0x111

LED个位：数字调节频率掉电时动作选择

0：掉电时存储

1：掉电时清零

LED十位：Modbus设定频率掉电时动作选择

0：掉电时存储

1：掉电时清零

LED百位：其它通讯设定频率掉电时动作选择

0：掉电时存储

1：掉电时清零

0x000

○

P08.48

用电量

初始值高位

设定用电量的初始值。

用电量的初始值 =

P08.48*

1000+ P08.49

P08.48的设定范围：0~59999 kWh（ k）

P08.49的设定范围：0.0~999.9 kWh

0 kWh

○

P08.49

用电量

初始值低位

0.0 kWh

○

P08.50

磁通制动

本功能码用来使能磁通制动功能。

0：无效

100~150：系数越大，制动强度越大

变频器可以用增加电机磁通量的方法使电机快速减速。通过增加电机磁通量，电机在制动过程中产生的能量将被转化为热能。

变频器持续监控着电机状态，在磁通制动期间亦是如此。因此磁通制动可以应用于电机停车，也可以用于改变电机转速。磁通制动的其它优点有：

在发出停车指令后立即进行制动。该功能不必等待磁通衰减就能进行制动。

电机冷却效果更好。在磁通制动期间，电机的定子电流增加，转子电流不增加。而定子的冷却要比转子冷却要有效得多。

0

○

P08.51

输入侧电流调节系数

本功能码用来调节交流输入侧电流显示值。

设定范围：0.00~1.00

0.56

○
