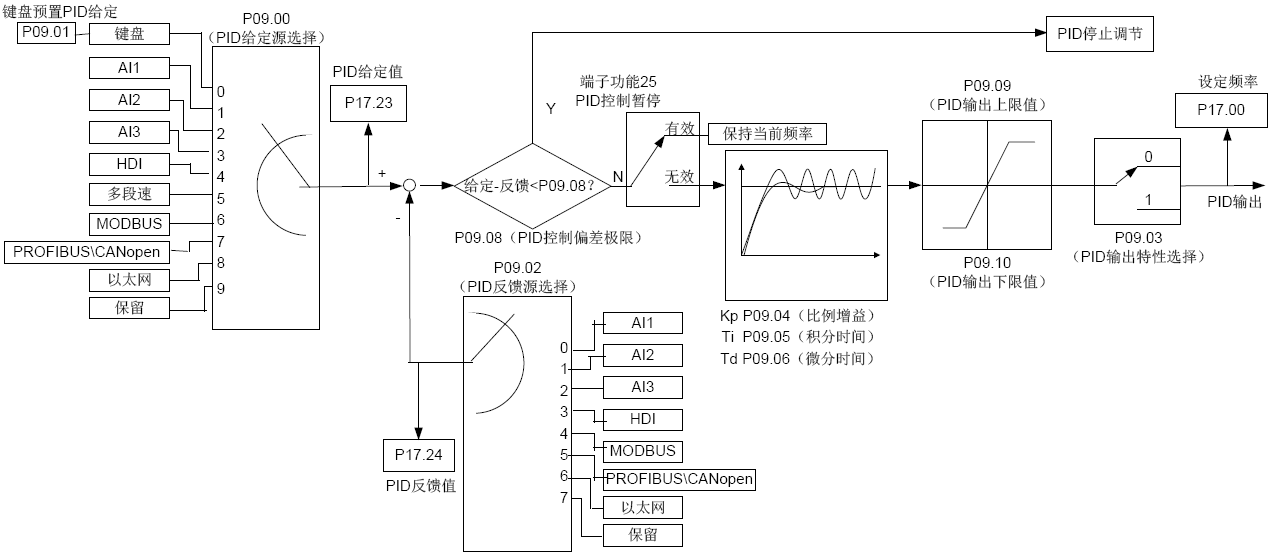

PID控制是用于过程控制的一种常用方法,通过对被控量的反馈信号与目标量信号的差量进行比例、积分、微分运算,来调整变频器的输出频率,构成负反馈系统,使被控量稳定在目标量上。适用于流量控制、压力控制及温度控制等过程控制。控制基本原理框图如下:


PID控制工作原理简要和调节方法简单介绍:

比例调节(Kp):当反馈与给定出现偏差时,输出与偏差成比例调节,若偏差恒定,则调节量也恒定。比例调节可以快速响应反馈的变化,但单纯用比例调节无法做到无差控制。比例增益越大,系统的调节速度越快,但若过大会出现振荡。调节方法为先将积分时间设很长,微分时间设为零,单用比例调节使系统运行起来,改变给定量的大小,观察反馈信号和给定量的稳定的偏差(静差),如果静差在给定量改变的方向上(例如增加给定量,系统稳定后反馈量总小于给定量),则继续增加比例增益,反之则减小比例增益,重复上面的过程,直到静差比较小。

积分时间(Ti):当反馈与给定出现偏差时,输出调节量连续累加,如果偏差持续存在,则调节量持续增加,直到没有偏差。积分调节器可以有效地消除静差。积分调节器过强则会出现反复的超调,使系统一直不稳定,直到产生振荡。由于积分作用过强引起的振荡的特点是:反馈信号在给定量的上下摆动,摆幅逐步增大,直至振荡。积分时间参数的调节一般由大到小调,逐步调节积分时间,观察系统调节的效果,直到系统稳定的速度达到要求。

微分时间(Td):当反馈与给定的偏差变化时,输出与偏差变化率成比例的调节量,该调节量只与偏差变化的方向和大小有关,而与偏差本身的方向和大小无关。微分调节的作用是在反馈信号发生变化时,根据变化的趋势进行调节,从而抑制反馈信号的变化。微分调节器请谨慎使用,因为微分调节容易放大系统的干扰,尤其是变化频率较高的干扰。

当频率指令选择(P00.06、P00. 07)为7或者电压设定通道选择(P04.27)为6时,变频器运行模式为过程PID控制。

7.15.1 PID参数设定的一般步骤

a. 确定比例增益P

确定比例增益P时,首先去掉PID的积分项和微分项,一般是令Ti=0Td=0(具体见PID的参数设定说明),使PID为纯比例调节。输入设定为系统允许的最大值的60%~70%,由0逐渐加大比例增益P,直至系统出现振荡;再反过来,从此时的比例增益P逐渐减小,直至系统振荡消失,记录此时的比例增益P,设定PID的比例增益P为当前值的60%~70%。比例增益P调试完成。

b.确定积分时间Ti

比例增益P确定后,设定一个较大的积分时间数Ti的初值,然后逐渐减小Ti,直至系统出现振荡,之后在反过来,逐渐加大Ti,直至系统振荡消失。记录此时的Ti,设定PID的积分时间常数Ti为当前值的150%~180%。积分时间常数Ti调试完成。

c.确定微分时间Td

微分时间Td一般不用设定,为0即可。

若要设定,与确定PTi的方法相同,取不振荡时的30%

d.系统空载、带载联调,再对PID参数进行微调,直至满足要求。

7.15.2 PID微调方法

设定PID控制的参数后,可以用以下的方法进行微调。

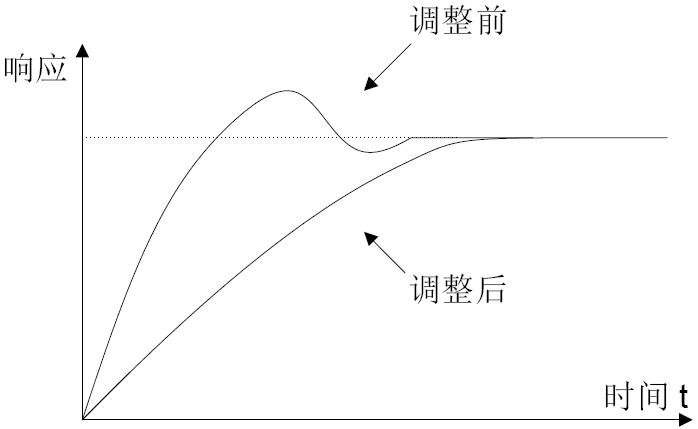

抑制超调:发生超调时,请缩短微分时间(Td),延长积分时间(Ti)。

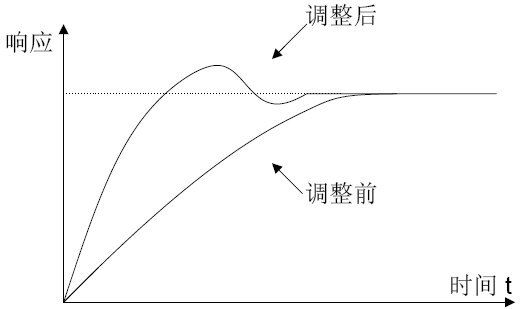

尽快使其达到稳定状态:即使发生超调,但要尽快稳定控制时,请缩短积分时间(Ti),延长微分时间(Td)。

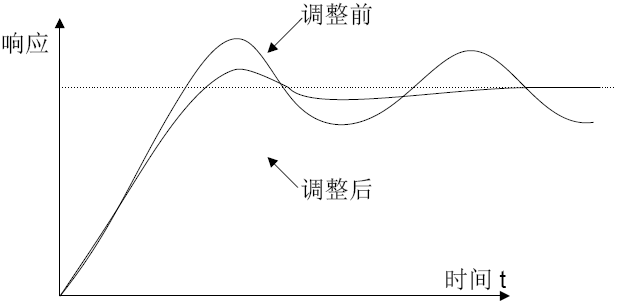

抑制周期较长的振动:如果周期性振动的周期比积分时间(Ti)的设定值还要长时,说明积分动作太强,延长积分时间(Ti)则可抑制振动。

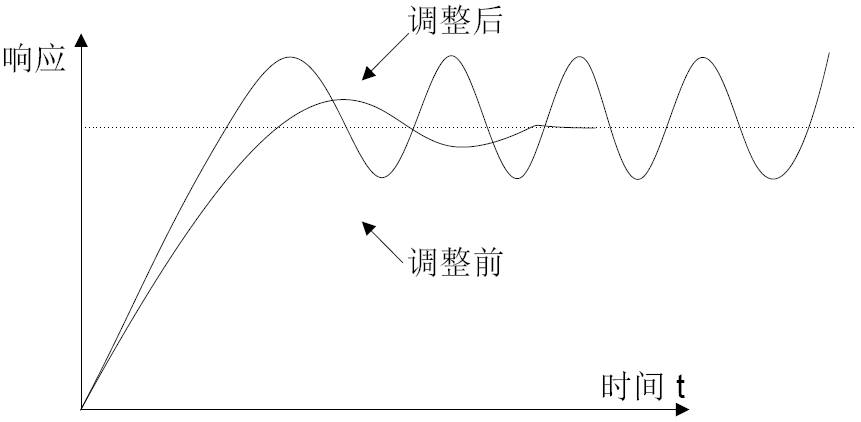

抑制周期较短的振动:振动周期较短,振动周期与微分时间(Td)的设定值几乎相同,说明微分动作太强。如缩短微分时间(Td),则可抑制振动。当将微分时间(Td)设定为0.00(即无微分控制),也无法抑制振动时,请减小比例增益。


相关参数表:

功能码

名称

参数详细说明

缺省值

P09.00

PID给定源选择

0:键盘定数字给定(P09.01

1:模拟通道AI1给定

2:模拟通道AI2给定

3:模拟通道AI3设定

4:高速脉冲HDI设定

5:多段给定

6Modbus通讯设定

7PROFIBUS/

CANopen通讯设定

8:以太网通讯设定

9:保留

0

P09.01

键盘预置PID给定

-100.0%~100.0%

0.0%

P09.02

PID反馈源选择

0:模拟通道AI1反馈

1:模拟通道AI2反馈

2:模拟通道AI3反馈

3:高速脉冲HDI反馈

4Modbus通讯反馈

5PROFIBUS/

CANopen通讯反馈

6:以太网通讯反馈

7:保留

0

P09.03

PID输出特性选择

0PID输出为正特性

1PID输出为负特性

0

P09.04

比例增益(Kp

0.00~100.00

1.00

P09.05

积分时间(Ti

0.01~10.00s

0.10s

P09.06

微分时间(Td

0.00~10.00s

0.00s

P09.07

采样周期(T

0.000~10.000s

0.100s

P09.08

PID控制偏差极限

0.0~100.0%

0.0%

P09.09

PID输出上限值

P09.10~100.0%(最大频率或电压)

100.0%

P09.10

PID输出下限值

-100.0%~P09.09(最大频率或电压)

0.0%

P09.11

反馈断线检测值

0.0~100.0%

0.0%

P09.12

反馈断线检测时间

0.0~3600.0s

1.0s

P09.13

PID调节选择

0x0000~0x1111

LED个位:

0:频率到达上下限继续积分调节

1:频率到达上下限停止积分调节

LED十位:

0:与主给定方向一致

1:可与主给定方向相反

LED百位:

0:按照最大频率限幅

1:按照A频率限幅

LED千位:

0A+B频率,主给定A频率源缓冲加减速无效

1A+B频率,主给定A频率源缓冲加减速

有效,加减速由P08.04加速时间4确定

0x0001

P17.00

设定频率

0.00Hz~P00.03(最大输出频率)

0.00Hz

P17.23

PID给定值

-100.0~100.0%

0.0%

P17.24

PID反馈值

-100.0~100.0%

0.0%
