C.6.1 壁挂安装尺寸

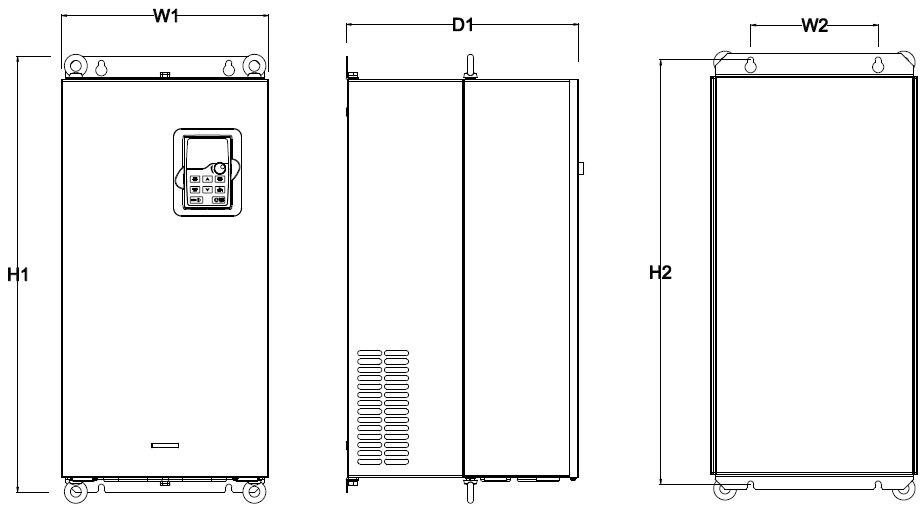

660V 22-132kW壁挂安装示意图

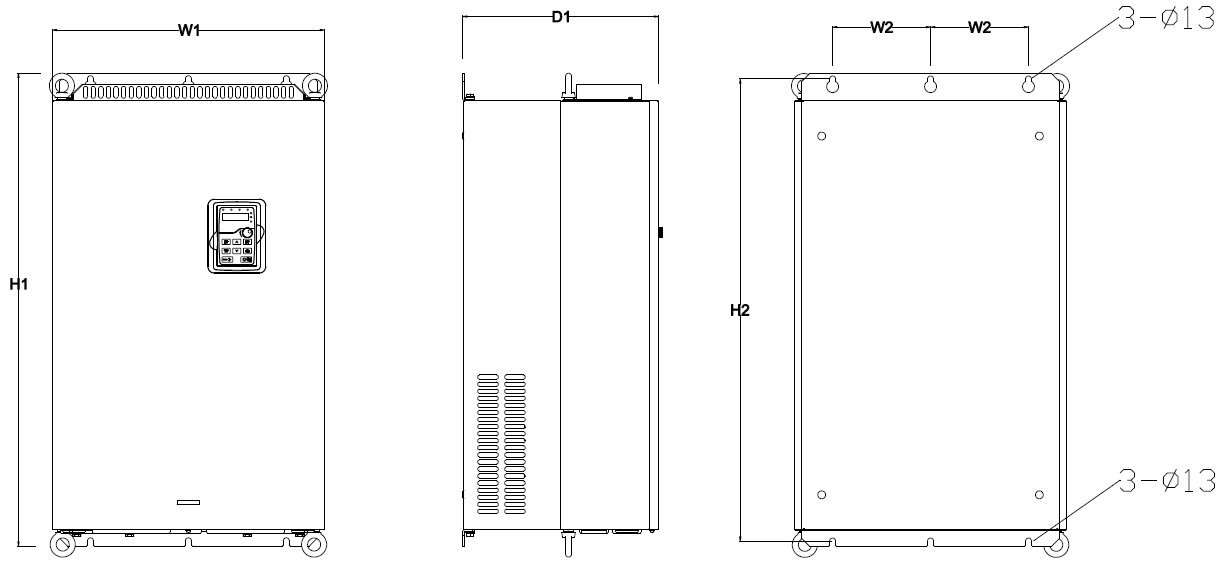

660V 160-220kW壁挂安装示意图

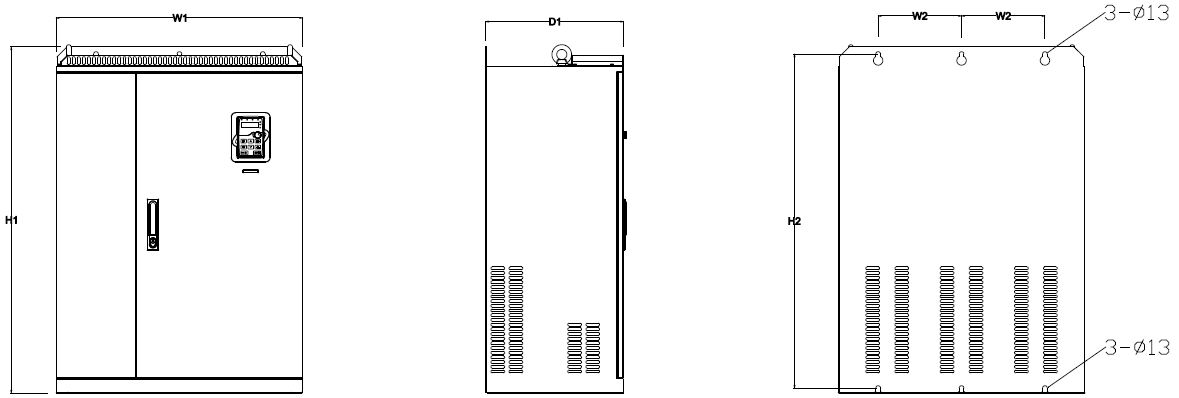

660V 250-350kW壁挂安装示意图
660V壁挂安装尺寸表（单位：mm）
变频器规格 | W1 | W2 | H1 | H2 | D1 | 安装孔径 | 重量 （kg） |
22kW ~45kW | 270 | 130 | 555 | 540 | 325 | 7 | 30 |
55kW ~132kW | 325 | 200 | 680 | 661 | 365 | 9.5 | 47 |
160kW ~220kW | 500 | 180 | 870 | 850 | 360 | 11 | 85 |
250kW ~350kW | 680 | 230 | 960 | 926 | 380 | 13 | 135 |
C.6.2 法兰安装尺寸

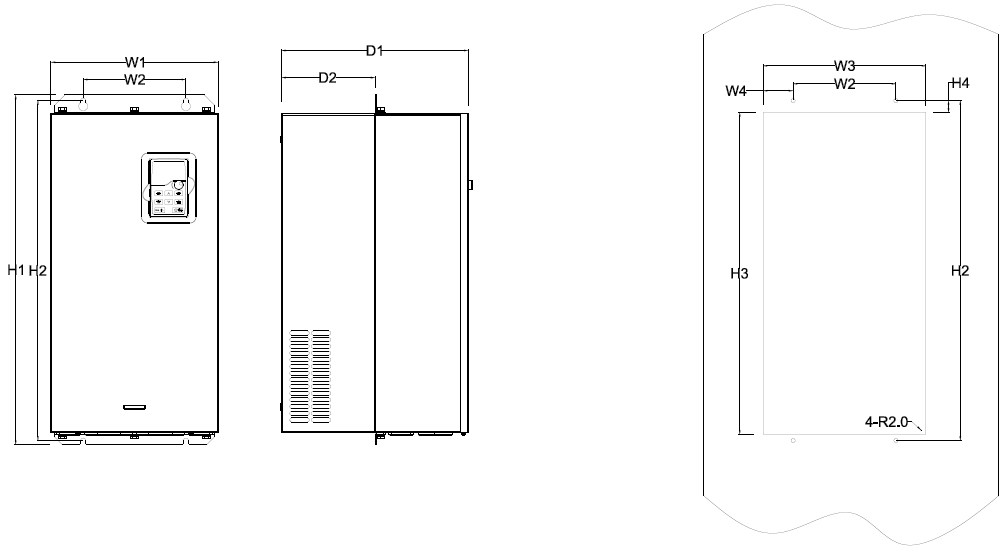

660V 22-132kW法兰安装示意图

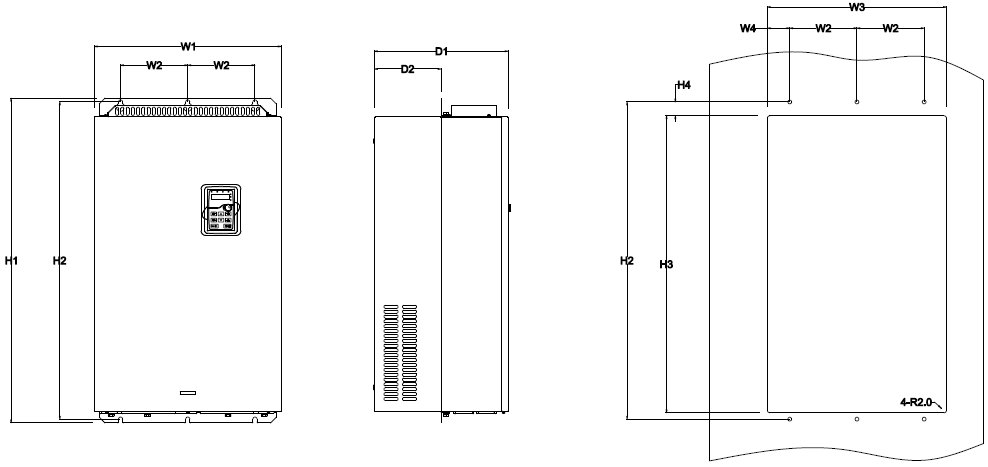

660V 160-220kW法兰安装示意图
660V法兰安装尺寸表（单位：mm）
变频器规格 | W 1 | W 2 | W 3 | W 4 | H 1 | H 2 | H 3 | H 4 | D 1 | D 2 | 安装 孔径 | 重量 （k g） |
22kW ~45kW | 270 | 13 0 | 261 | 65 .5 | 555 | 540 | 516 | 17 | 325 | 167 | 7 | 30 |
55kW ~132kW | 325 | 20 0 | 317 | 58 .5 | 680 | 661 | 626 | 23 | 363 | 182 | 9 .5 | 47 |
160kW ~220kW | 500 | 18 0 | 480 | 60 | 870 | 850 | 796 | 37 | 358 | 178.5 | 11 | 85 |
C.6.3 落地安装尺寸

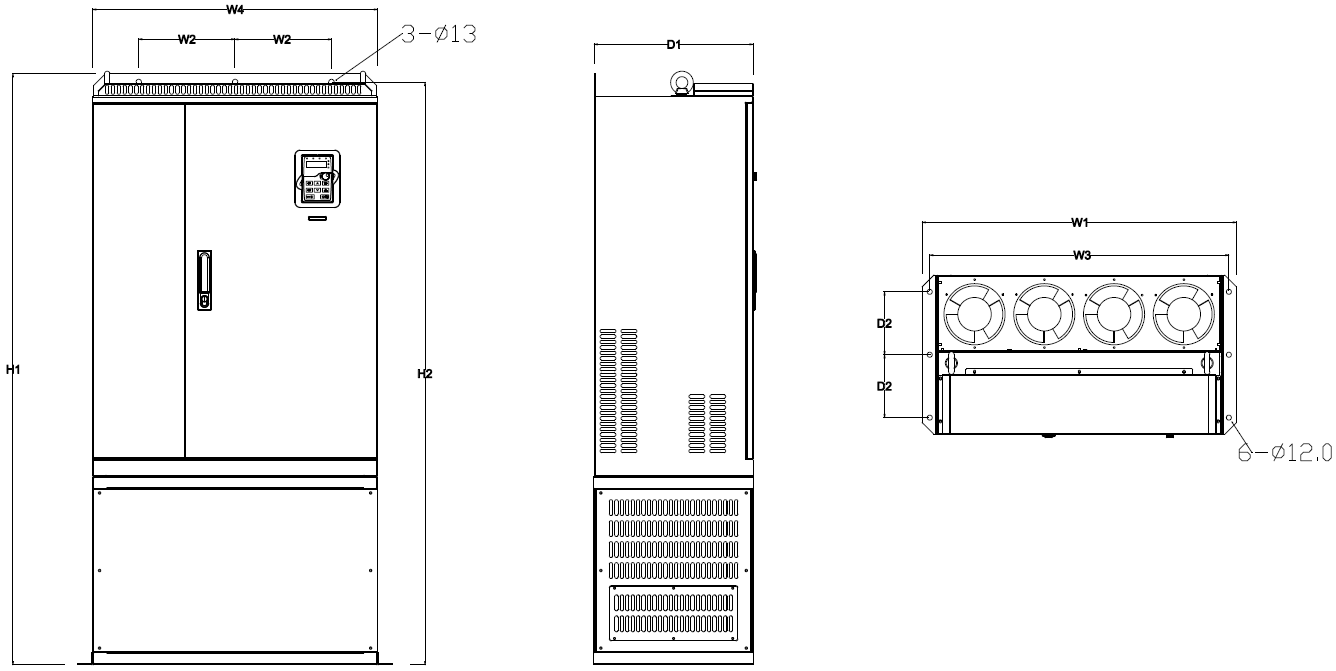

660V 250-350kW落地安装示意图

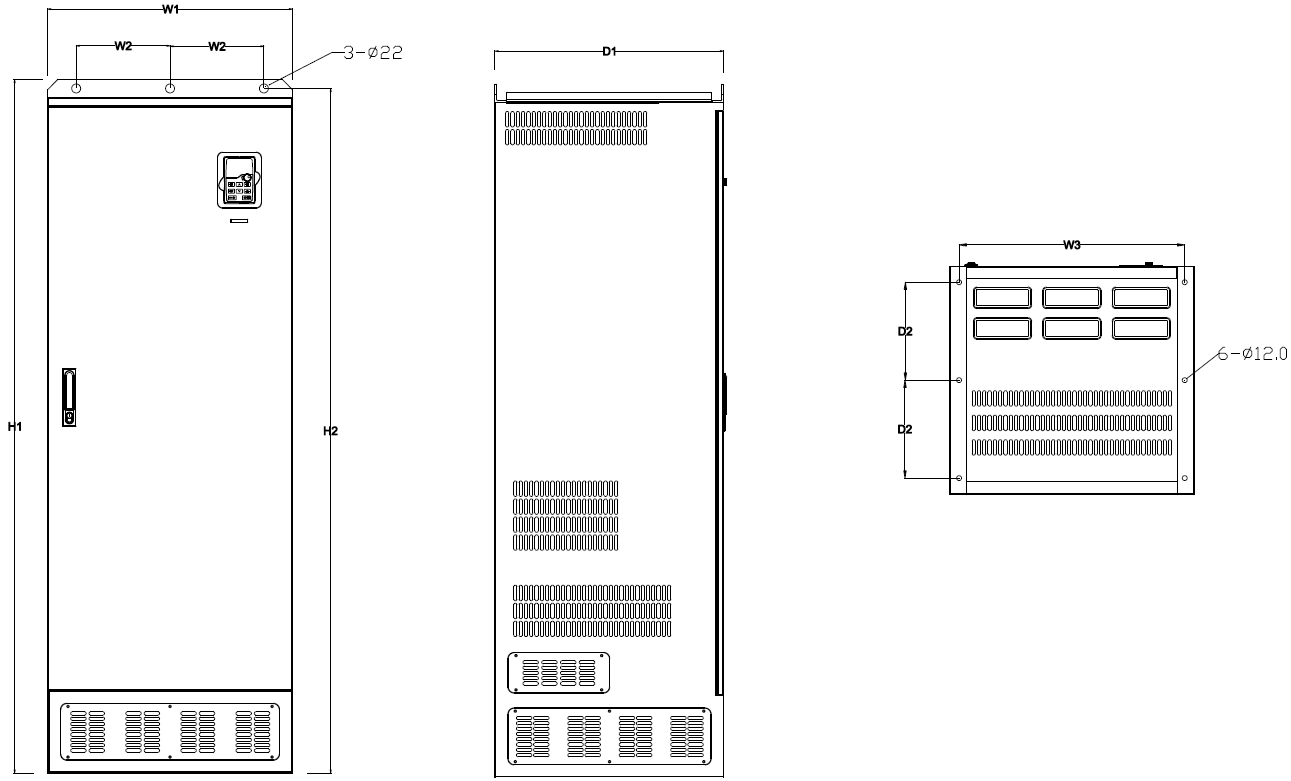

660V 400-630kW落地安装示意图
变频器规格 | W 1 | W 2 | W 3 | W 4 | H 1 | H 2 | D 1 | D 2 | 安装 孔径 | 重量 （k g） |
250kW ~350kW | 75 0 | 23 0 | 71 4 | 68 0 | 14 10 | 13 90 | 38 0 | 15 0 | 13 \12 | 13 5 |
400kW ~630kW | 62 0 | 23 0 | 57 3 | \ | 17 00 | 16 78 | 56 0 | 24 0 | 22 \12 | 39 0 |
