C.5.1 壁挂安装尺寸

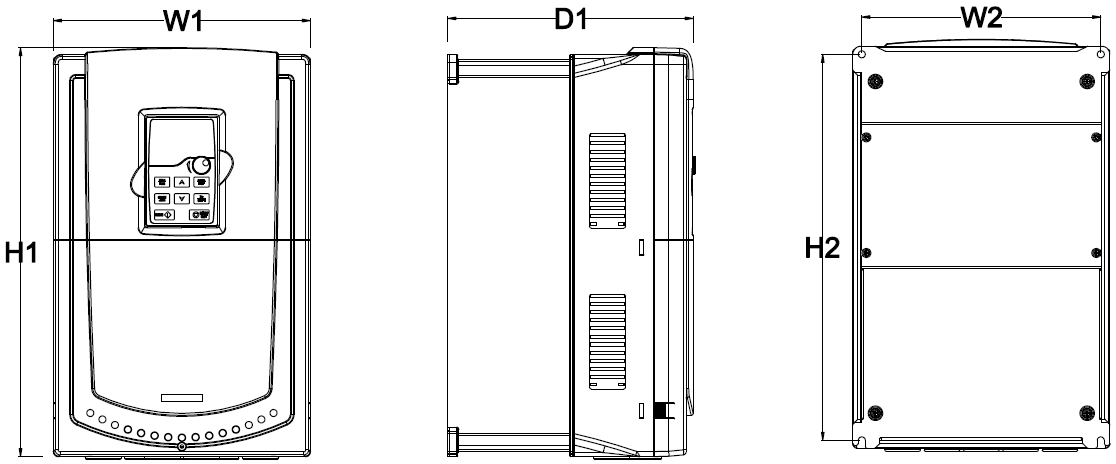

500V 4-18.5kW 壁挂安装示意图

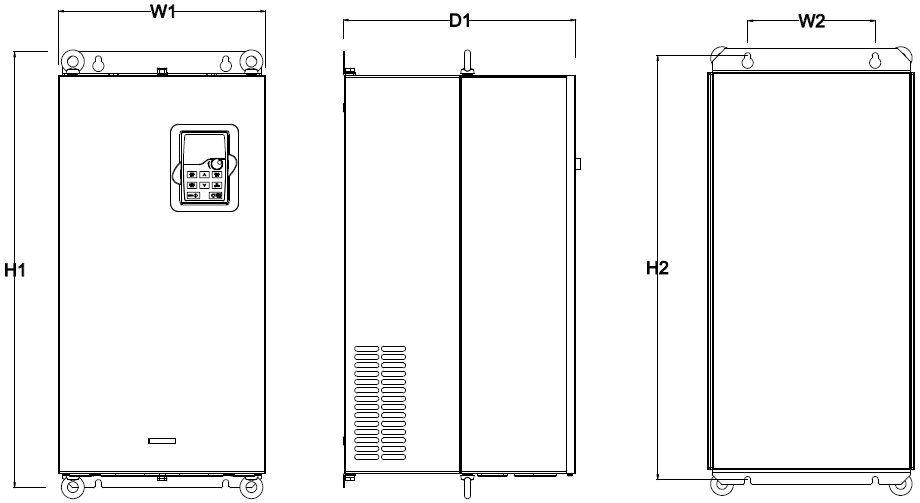

500V 22-75kW壁挂安装示意图
500V壁挂安装尺寸表（单位：mm）
变频器规格 | W1 | W2 | H1 | H2 | D1 | 安装孔径 | 重量（k g） |
4kW ~18.5kW | 170 | 151 | 331.5 | 303 .5 | 216 | 6 | 6 |
22kW ~55kW | 270 | 130 | 555 | 540 | 325 | 7 | 30 |
75kW | 325 | 200 | 680 | 661 | 365 | 9.5 | 47 |
C.5.2 法兰安装尺寸

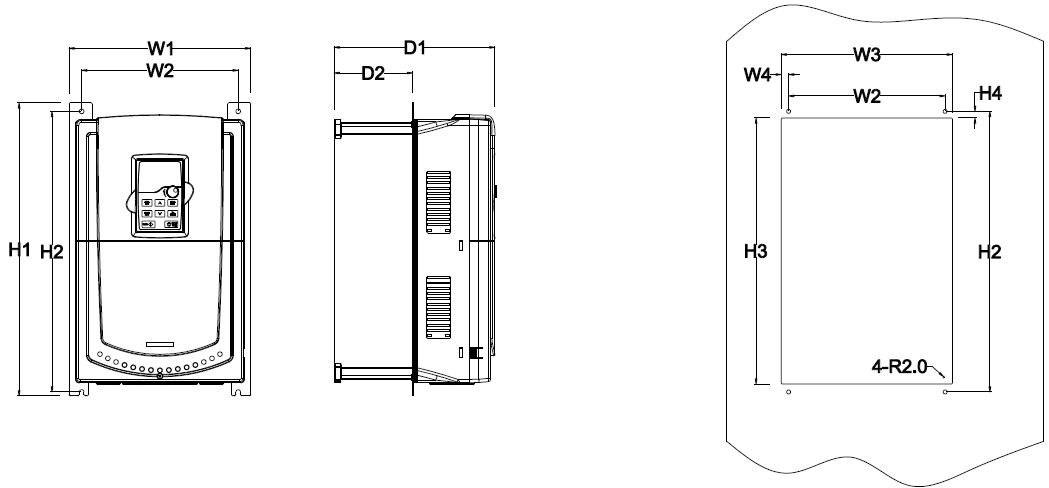

500V 4-18.5kW法兰安装示意图

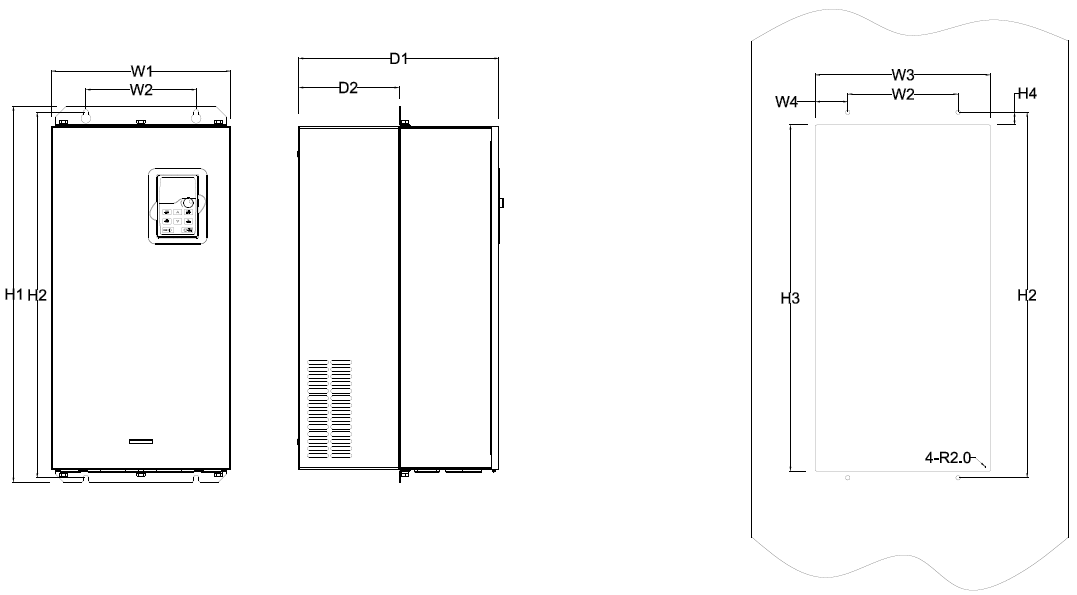

500V 22-75kW法兰安装示意图
500V 法兰安装尺寸表（单位：mm）
变频器规格 | W 1 | W 2 | W 3 | W 4 | H 1 | H 2 | H 3 | H 4 | D 1 | D 2 | 安装 孔径 | 重量 （k g） |
4kW ~18.5kW | 191 | 151 | 174 | 11 .5 | 370 | 351 | 32 4 | 15 | 216 .2 | 11 3 | 6 | 6 |
22kW ~55kW | 270 | 130 | 261 | 65 .5 | 555 | 540 | 51 6 | 17 | 325 | 16 7 | 7 | 30 |
75kW | 325 | 200 | 317 | 58 .5 | 680 | 661 | 62 6 | 23 | 363 | 18 2 | 9.5 | 47 |
