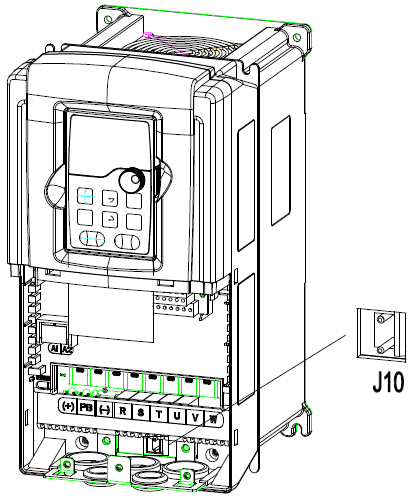

380V 110kW及以下产品出厂时J10跳线不接，如要满足C3等级要求，请将说明书袋中的J10跳线连接；
380V 132KW及以上产品均满足C3要求，J10跳线出厂时已经连接。
注意：当出现以下情况时请断开J10跳线：
• EMC滤波适用于中性点接地的电网系统，如果用于IT电网系统（中性点未接地的电网系统），请断开J10跳线；
• 在配置漏电断路器场合中，如果出现起动时跳漏保现象，请断开J10跳线。
注意：在IT供电系统内，请不要将接入C3滤波器。
输入侧干扰滤波器：使用变频器时可能会通过电线干扰周围设备，使用此滤波器可以减小干扰。
输出噪声滤波器：可以减小由于变频器和电机之间电缆造成的无线电噪声以及导线的漏电流。
英威腾电气股份有限公司配置部分型号的滤波器，方便客户的使用。
D.7.1 滤波器型号说明
字段标识 | 字段详细说明 |
A | FLT：变频器滤波器系列 |
B | 滤波器类型 P：电源输入滤波器 L：输出滤波器 |
C | 电压等级 04：AC 3PH 380V(-15%)～440V(+10%) 06：AC 3PH 520V(-15%)～690V(+10%) |
D | 3位额定电流代号。 “015”表示15A |
E | 滤波器性能 L：普通型 H：高性能型 |
F | 滤波器适用环境 A：第一类环境（IEC61800-3:2004）category C1（EN 61800-3:2004） B：第一类环境（IEC61800-3:2004）category C2（EN 61800-3:2004） C：第二类环境（IEC61800-3:2004）category C3（EN 61800-3:2004） |
D.7.2 AC 3PH 380V(-15%)～440V(+10%) 滤波器选型表
变频器型号 | 输入滤波器 | 输出滤波器 |
GD300-1R5G-4 | FLT-P04006L-B | FLT-L04006L-B |
GD300-2R2G-4 | ||
GD300-004G-4 | FLT-P04016L-B | FLT-L04016L-B |
GD300-5R5G-4 | ||
GD300-7R5G-4 | FLT-P04032L-B | FLT-L04032L-B |
GD300-011G-4 | ||
GD300-015G-4 | FLT-P04045L-B | FLT-L04045L-B |
GD300-018G-4 | ||
GD300-022G-4 | FLT-P04065L-B | FLT-L04065L-B |
GD300-030G-4 | ||
GD300-037G-4 | FLT-P04100L-B | FLT-L04100L-B |
GD300-045G-4 | ||
GD300-055G-4 | FLT-P04150L-B | FLT-L04150L-B |
GD300-075G-4 | ||
GD300-090G-4 | FLT-P04240L-B | FLT-L04240L-B |
GD300-110G-4 | ||
GD300-132G-4 | ||
GD300-160G-4 | FLT-P04400L-B | FLT-L04400L-B |
GD300-200G-4 | ||
GD300-220G-4 | FLT-P04600L-B | FLT-L04600L-B |
GD300-250G-4 | ||
GD300-280G-4 | ||
GD300-315G-4 | FLT-P04800L-B | FLT-L04800L-B |
GD300-350G-4 | ||
GD300-400G-4 | ||
GD300-500G-4 | FLT-P041000L-B | FLT-L041000L-B |
注意：
• 加输入滤波器后，输入EMI满足C2要求。
• 上述选配件均为外置，客户在选购时需特别指定。
D.7.3 AC 3PH 380V(-10%)V～550V(+10%) 滤波器选型表
变频器型号 | 输入滤波器 | 输出滤波器 |
GD300-004G-5 | FLT-P06050H-B | FLT-L06050H-B |
GD300-5R5G-5 | ||
GD300-7R5G-5 | ||
GD300-011G-5 | ||
GD300-015G-5 | ||
GD300-018G-5 | ||
GD300-022G-5 | ||
GD300-030G-5 | FLT-P06100H-B | FLT-L06100H-B |
GD300-037G-5 | ||
GD300-045G-5 | ||
GD300-055G-5 | ||
GD300-075G-5 | FLT-P06200H-B | FLT-L06200H-B |
注意：
• 加输入滤波器后，输入EMI满足C2要求。
• 上述选配件均为外置，客户在选购时需特别指定。
D.7.4 AC 3PH 520V(-15%)～690V(+10%)滤波器选型表
变频器型号 | 输入滤波器 | 输出滤波器 |
GD300-022G-6 | FLT-P06050H-B | FLT-L06050H-B |
GD300-030G-6 | ||
GD300-037G-6 | ||
GD300-045G-6 | FLT-P06100H-B | FLT-L06100H-B |
GD300-055G-6 | ||
GD300-075G-6 | ||
GD300-090G-6 | ||
GD300-110G-6 | FLT-P06200H-B | FLT-L06200H-B |
GD300-132G-6 | ||
GD300-160G-6 | ||
GD300-185G-6 | ||
GD300-200G-6 | FLT-P06300H-B | FLT-L06300H-B |
GD300-220G-6 | ||
GD300-250G-6 | ||
GD300-280G-6 | ||
GD300-315G-6 | FLT-P06400H-B | FLT-L06400H-B |
GD300-350G-6 | ||
GD300-400G-6 | FLT-P061000H-B | FLT-L061000H-B |
GD300-500G-6 | ||
GD300-560G-6 | ||
GD300-630G-6 |
注意：
• 加输入滤波器后，输入EMI满足C2要求。
• 上述选配件均为外置，客户在选购时需特别指定。
