Goodrive600系列变频器采用书本型设计，单元的组合排布方式非常灵活，可以单排或双排排布，整流单元可以放在逆变单元的左侧或中间，整流单元还可以并联。

4.2.1. 单排排布

在柜内空间允许的情况下，建议使用单排排布，整流单元可以放在逆变单元的左侧或中间。当铜排载流能力不足时，请使用母线外接端子连接。常用排布方式如下：

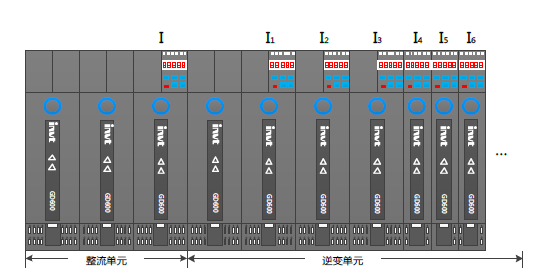

图4.1 整流单元在左侧

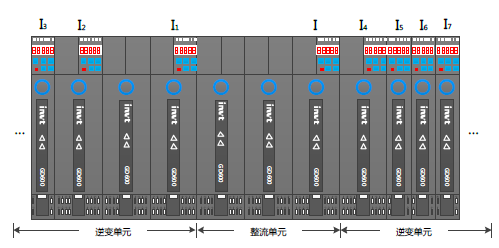

图4.2 整流单元在中间

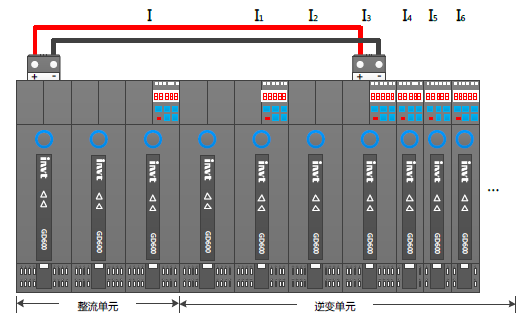

图4.3 整流单元在左侧，使用母线外接端子

4.2.2. 双排排布

如果柜内空间受限，可以进行双排排布。双排排布时，整流单元放在最左侧，如有两台整流单元，建议每排各放一台整流单元，更多整流单元时，建议分柜安装。双排安装时，两排之间采用电缆连接，此时要使用母线外接端子。

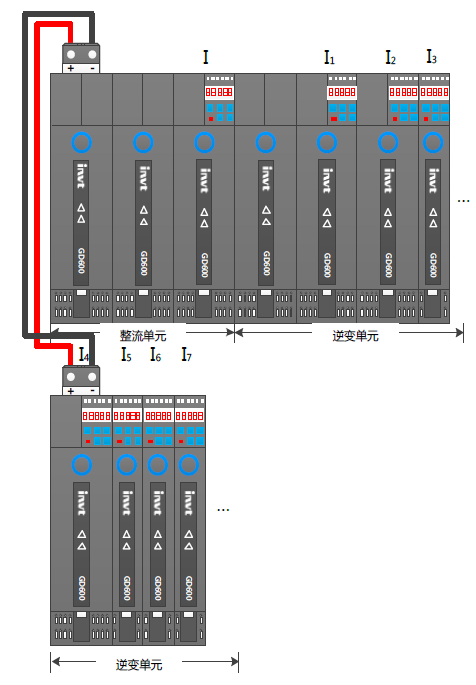

图4.4 单整流单元

图4.5 双整流单元

注意：

• 单元直流母线铜排的载流能力只有100A或200A，详细规格请参见“产品额定值”，排布时要计算流过直流母线铜排的电流不要超过其载流能力。

• 母线外接端子有100A和200A两种，请根据电流需求选择，且使用时不要超过其载流能力。

• 只有功率相同的整流单元才能并联，且并联台数不要超过4台，并联时需要在交流进线端加输入电抗器。
