4.3.1. 安装环境

为了充分发挥变频器的性能，长期保持其功能，安装环境非常重要，请将变频器安装在下表所示的环境：

注意：

• 单元应根据外壳防护等级安装在清洁的通风环境中。

• 冷却空气必须清洁，并且无腐蚀性气体和导电性粉尘。

4.3.2. 安装方向

单元可以安装在墙上或者柜体中。

机器必须安装在垂直方向上。请按照下面的要求对安装位置进行检查。关于外形尺寸的详细信息，请参见附录部分的尺寸图。

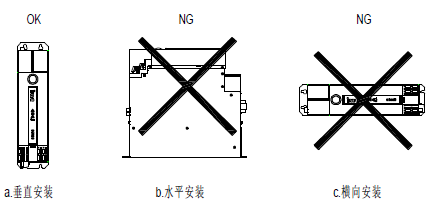

图4.6 单元安装方向

4.3.3. 安装方式

根据单元的外形尺寸，单元有两种安装方式：

1、壁挂式安装：适用于所有整流单元和逆变单元。

2、法兰式安装：适用于380V 160kW（含）以下的整流单元和380V 75kW（含）以下的逆变单元。

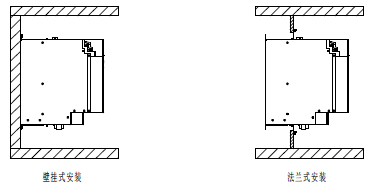

图4.7 单元安装方式

（1）标记安装孔的位置。有关安装孔的位置，请参见附录部分的尺寸图。

（2）将螺钉或者螺栓固定到标记的位置上。

（3）将单元靠在墙上。

（4）拧紧墙上的紧固螺钉。

注意：法兰安装时必须选配法兰安装板。

4.3.4. 安装空间和散热

为确保单元安装可靠和散热良好，需注意以下三点：

1、50mm宽单元不能单台安装，应至少3台以上并机安装，以确保安装可靠。

2、需上下安装的场合，单元周围需预留相应散热空间，以确保散热良好，请参考图4.8。

3、单元的上方和下方必须保持最小通风空间，以确保散热良好，请参考图4.9。

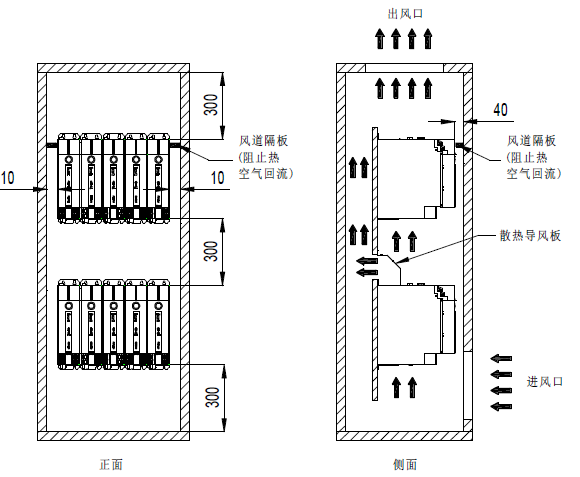

图4.8 多台单元并排安装空间（上述尺寸为最小极限尺寸，单位:mm）

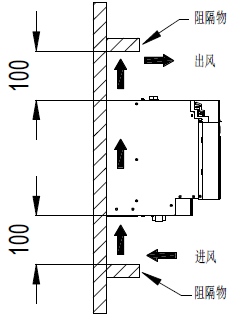

图4.9 上下阻隔安装空间（上述尺寸为最小极限尺寸，单位:mm）

为确保单元散热良好，还需按如下要求设计进风口、出风口。

1、进风口面积大小应为：S=（1.5~2.0）X（S单元1+S单元2+ S单元3+………+ S单元N）；S:系统通风面积；S单元：每一个单元的通风面积；Goodrive600系列单元通风面积请参考表4.1。

2、出风口面积大小应为：S=（1.2~1.5）X进风口面积。

3、出风口安装系统排风风扇情况下，出风口选用的风扇实际总风量不小于所有单元所需风量之和。Goodrive600系列单元所需风量请参考表4.1。

表4.1 单元的通风面积和实际风量

注意：

• 需保证单元有足够的散热空间，同时考虑柜内其他器件的散热情况。

• 在需上下安装的场合，需安装散热导风板，请参考图4.8。

• 对被动排风（出风口不安装系统排风扇）的情况下，必须安装风道隔板，阻止热空气回流，请参考图4.8。

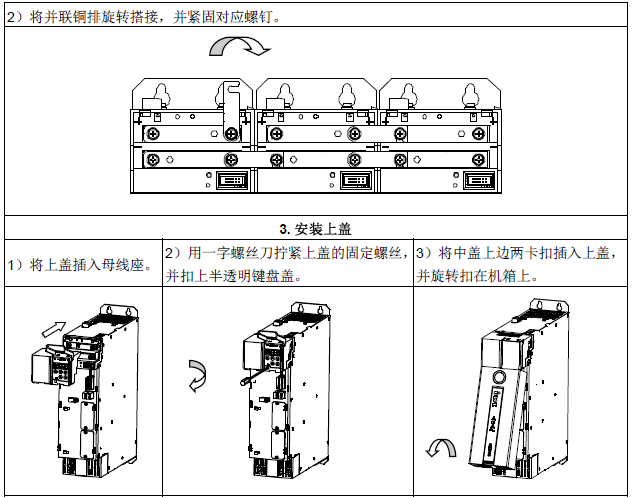

4.3.5. 母排的搭接

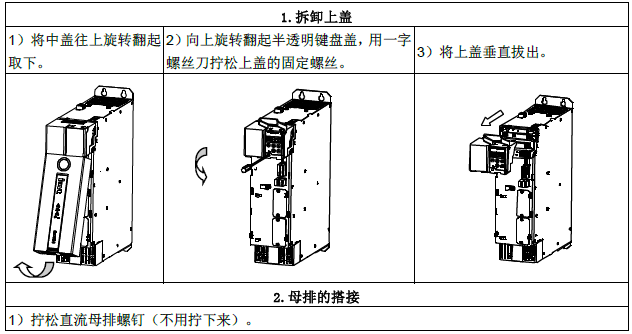

Goodrive600系列单元的直流母排需要拆除上盖进行连接。

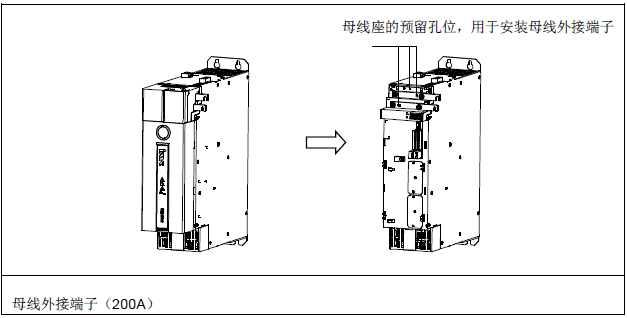

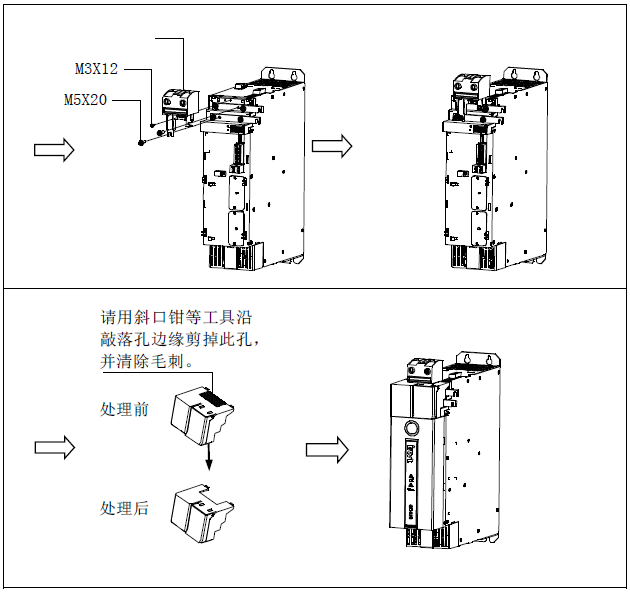

4.3.6. 母线外接端子的安装

注意：请参考如下扭矩紧固相应螺钉：M3：5~6 kgf.cm;M5：25~28 kgf.cm。

4.3.7. 接地铝排的安装

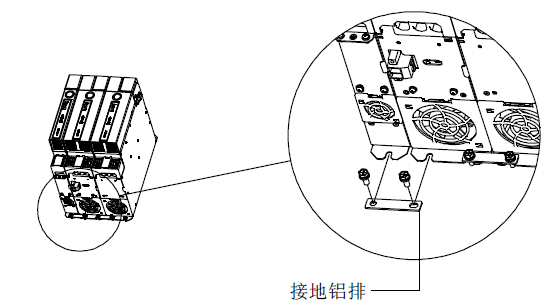

为了使整个系统之间实现良好接地，形成一个整体（等电位体），在单元和单元之间的安装孔上增加接地铝排，然后再固定在安装板上，保证单元之间通过接地铝排连接在一起。

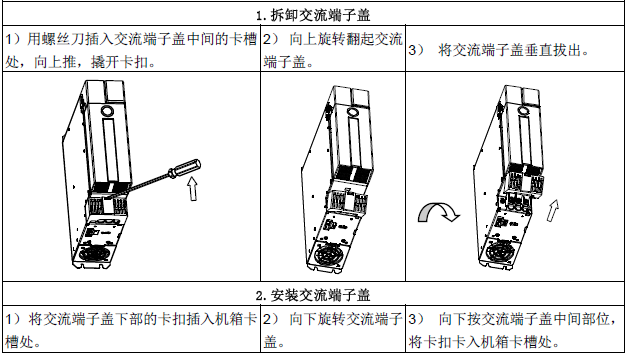

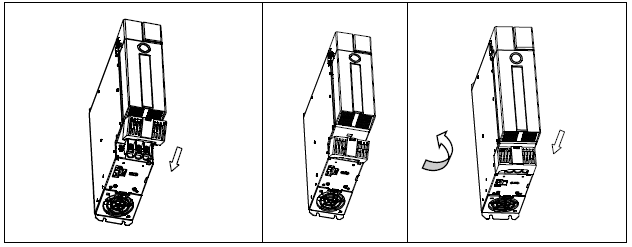

4.3.8. 交流端子盖的拆卸和安装
