4.4.1. 主回路接线图

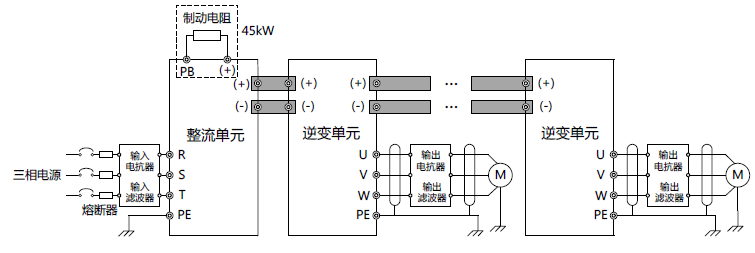

图4.10 主回路接线图
注意：
熔断器、制动电阻、输入电抗器、输入滤波器、输出电抗器、输出滤波器均为选配件，详情请参见“外围选配件”。
45kW整流单元标配内置制动单元。
4.4.2. 主回路端子示意图

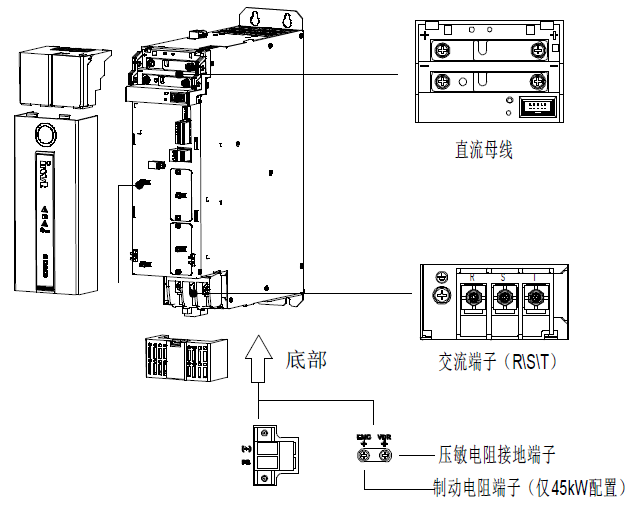

图4.11 整流单元主回路端子示意图

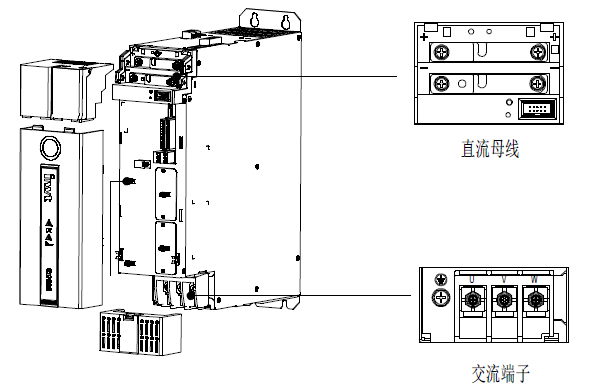

图4.12 逆变单元主回路端子示意图
表4.2 主回路端子说明
端子符号 | 端子名称 | 功能描述 |
R、S、T | 主回路电源输入 | 三相交流输入端子，与电网连接 |
U、V、W | 变频器输出 | 三相交流输出端子，一般接电机 |
（+） | 正母线端子/制动电阻端子1 | （+）、（-）：接制动单元 （+）、PB：接制动电阻 |
（-） | 负母线端子 | |
PB | 制动电阻端子2 | |
PE | 接地端子 | 安全保护接地端子，每个单元标配一个PE端子，必须可靠接地，接地电阻小于10欧姆 |
注意：
禁止使用不对称电机电缆。如果电机电缆中除了导电的屏蔽层之外，还有一根对称接地导体，那么请将接地导体在变频器端和电机端接地。
制动电阻、制动单元均为选配件。
将电机电缆、输入动力电缆和控制电缆分开走线。
4.4.3. 主回路端子接线过程
1、将输入动力电缆的接地导体与整流单元的接地端子（PE）直接连接。将相导体连接到端子R、S和T，并紧固。
2、剥开电机电缆并将屏蔽层连接到逆变单元的接地端子，连接方式采用360度环接。将相导体连接到端子U、V和W，并紧固。
3、按照上一个步骤介绍的方法，将带有屏蔽电缆的制动电阻选件连接到指定部位。
4、在变频器外部将所有电缆进行机械固定。
图4.13 螺丝安装是否正确示意图

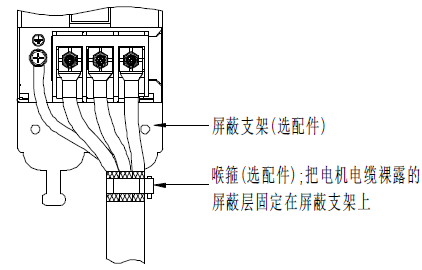

图4.14 360度环接示意图
4.4.4. 安规电容跳线
在安装有漏电保护装置的应用中，如果出现启动中跳漏保现象，可以将整流单元安规电容对地跳线的螺钉拆掉，即下图中标识为EMC的螺钉。
注意：请参考如下扭矩紧固相应螺钉：M3：5~6 kgf.cm。
