Goodrive600系列变频器标配Modbus、CAN总线接口，通过通讯扩展卡可扩展PROFIBUS-DP、EtherNet、EtherCAT、PROFINET、DeviceNet总线接口，支持多种总线组网。

4.6.1. Modbus总线组网

Modbus总线组网接线如图4.26所示，推荐使用带屏蔽的双绞线，屏蔽层接CGND，在总线两端接入120Ω终端匹配电阻防止信号反射。

图4.26 Modbus总线组网接线

4.6.2. CAN总线组网

当整流单元位于系统的首端或末端时，CAN总线组网接线如图4.27所示，PLC或其他主站设备连接到整流单元的CAN总线端子，整流单元和逆变单元之间通过RJ45进行CAN总线连接。主站设备和整流单元之间推荐使用带屏蔽的双绞线，屏蔽层接CGND，单元之间使用随机附送的网线进行连接，在总线两端接入120Ω终端匹配电阻防止信号反射。

图4.27 CAN总线组网接线1

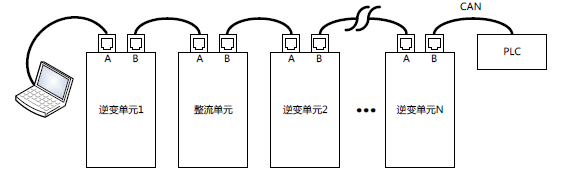

当整流单元位于CAN总线的中间位置时，CAN总线组网接线如图4.28所示，整流单元和逆变单元之间通过RJ45进行CAN总线连接，PLC或其他主站设备连接到首端或末端单元的RJ45B口。

图4.28 CAN总线组网接线2

4.6.3. 扩展总线组网

通过在每个单元上插入通讯扩展卡，Goodrive600支持更多总线组网方式，包括PROFIBUS-DP、EtherNet、EtherCAT、PROFINET、DeviceNet。

图4.29 扩展总线组网接线

4.6.4.扩展总线转CANopen总线组网

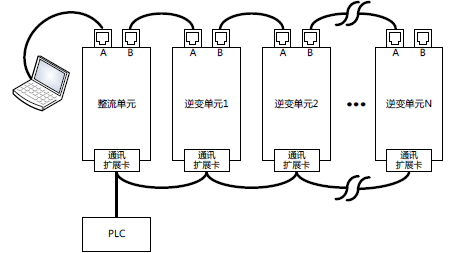

整流单元插通讯扩展卡，PLC或其他主站设备只与整流单元相连，整流单元将扩展卡的通讯总线转换为CANopen总线，通过RJ45接口与其他单元相连。

图4.30 扩展总线转CANopen总线组网接线

注意：组网接线中，单元之间的RJ45口必须交叉连接，即一个单元的A口只能接到另一个单元的B口，如果接错，会降低整个系统的通讯性能。
