P08.00

加速时间2

具体定义参见P00.11和P00.12。

Goodrive600

系列一共定义了四组加减速时间，可通过多功能数字输入端子（P05组）选择加减速时间。变频器加减速时间出厂默认为第一组加减速时间。

设定范围：

0.0~3600.0s

机型确定

○

P08.01

减速时间2

○

P08.02

加速时间3

○

P08.03

减速时间3

○

P08.04

加速时间4

○

P08.05

减速时间4

○

P08.06

点动运行频率

定义点动运行时变频器的给定频率。

设定范围：

0.00Hz~P00.03

（最大输出频率）

5.00Hz

○

P08.07

点动运行加速时间

点动加速时间指变频器从0Hz加速到最大输出频率（P00.03）所需时间。

点动减速时间指变频器从最大输出频率（P00.03）减速到0Hz所需时间。

设定范围：

0.0~3600.0s

机型确定

○

P08.08

点动运行减速时间

○

P08.09

跳跃频率1

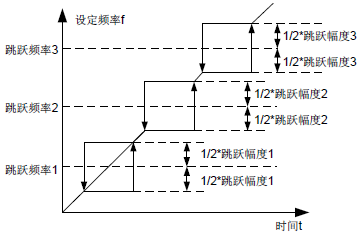

当设定频率在跳跃频率范围之内时，变频器将运行在跳跃频率边界。

通过设置跳跃频率，使变频器避开负载的机械共振点。本变频器可设置三个跳跃频率点。若将跳跃频率点均设为0，则此功能不起作用。

设定范围：

0.00Hz~P00.03

（最大输出频率）

0.00Hz

○

P08.10

跳跃频率幅度1

0.00Hz

○

P08.11

跳跃频率2

0.00Hz

○

P08.12

跳跃频率幅度2

0.00Hz

○

P08.13

跳跃频率3

0.00Hz

○

P08.14

跳跃频率幅度3

0.00Hz

○

P08.15

摆频幅度

0.0~100.0%

（相对设定频率）

0.0%

○

P08.16

突跳频率幅度

0.0~50.0%

（相对摆频幅度）

0.0%

○

P08.17

摆频上升时间

0.1~3600.0s

5.0s

○

P08.18

摆频下降时间

0.1~3600.0s

5.0s

○

P08.19

加减速时间切换频率

0.00~P00.03

（最大频率）

0.00Hz：不切换

大于P08.19切换到加减速时间2

0.00Hz

○

P08.20

下垂控制开始频率点

0.00~50.00Hz

2.00Hz

○

P08.21

加减速时间基准频率

0：最大输出频率

1：设定频率

2：100Hz

注：只对直线加减速有效

0

◎

P08.22

预留变量

0~65535

0

○

P08.23

频率小数点位数

0：两个小数点

1：一个小数点

0

○

P08.24

线速度小数点位数

0：无小数点

1：一位

2：二位

3：三位

0

○

P08.25

设定记数值

P08.26~

65535

0

○

P08.26

指定记数值

0~P08.25

0

○

P08.27

设定运行时间

0~65535min

0min

○

P08.28

故障自动复位次数

故障自动复位次数：当变频器选择故障自动复位时，用来设定可自动复位的次数。连续复位次数超过此值时，变频器将报故障停机，等待修复。

故障自动复位间隔时间：选择从故障发生到自动复位动作之间的时间间隔。

变频器在运行后，在运行60s内，如果没有出现故障，会自动将故障复位次数清零。

P08.28设定范围：

0~10

P08.29设定范围：

0.1~3600.0s

0

○

P08.29

故障自动复位间隔时4间设置

1.0s

○

P08.30

下垂控制频率下降率

变频器输出频率随负载的变化量，主要用于多电机同时驱动同一负载时的功率平衡。

设定范围：

0.00~50.00Hz

0.00Hz

○

P08.31

电机1和电机2

切换通道选择

0x00~0x15

LED个位：切换通道选择

0：端子切换

1：Modbus通讯切换

2：CANopen通讯切换

3：以太网通讯切换

4：EtherCat/

PROFINET通讯切换

5：PROFIBUS/

DeviceNET通讯切换

LED十位：运行中切换使能选择

0：运行中不可切换

1：运行中可切换

0x00

◎

P08.32

FDT1电平检测值

输出频率超过FDT电平对应频率时，多功能数字输出端子输出“频率水平检测FDT”信号，直到输出频率下降到低于（FDT电平—FDT滞后检测值）对应的频率时，该信号才无效，具体波形如下图：

P08.32设定范围：

0.00Hz~P00.03

（最大输出频率）

P08.33设定范围：

0.0~100.0%（FDT1电平）

P08.34设定范围：

0.00Hz~P00.03（最大输出频率）

P08.35设定范围：

0.0~100.0%（FDT2电平）

50.00Hz

○

P08.33

FDT1滞后检测值

5.0%

○

P08.34

FDT2电平检测值

50.00Hz

○

P08.35

FDT2滞后检测值

5.0%

○

P08.36

频率到达检出值

当输出频率在设定频率的正负检出宽度范围之内时，多功能数字输出端子输出“频率到达”信号，如下：

设定范围：

0.00Hz~P00.03

（最大输出频率）

0.00Hz

○

P08.37

预留变量

0~65535

0

●

P08.38

预留变量

0~65535

0

●

P08.39

冷却散热风扇运行模式

0：正常运行模式

1：上电后风扇一直运行

0

○

P08.40

PWM选择

0x0000~0x1121

个位：PWM模式选择

0：三相调制和两相调制

1：三相调制

十位：PWM低速载波限制

0：低速载波限制到2K

1：低速载波限制到4K

2：低速载波不限制

百位：保留

千位：PWM装载模式选择

0：PWM装载模式1

1：PWM装载模式2

0001

◎

P08.41

过调制选择

0x00~0x11

个位

0：过调制无效

1：过调制有效

十位

0：轻度过调制

1：深度过调制

01

◎

P08.42

预留变量

/

/

/

P08.43

预留变量

/

/

/

P08.44

UP/DOWN端子控制
  设定

0x000~0x221

个位：频率控制选择

0：UP/DOWN端子设定有效

1：UP/DOWN端子设定无效

十位：频率控制选择

0：仅对P00.06=0或

P00.07=0设定有效

1：所有频率方式均有效

2：多端速优先时，对多端速无效

百位：停机时动作选择

0：设定有效

1：运行中有效，停机后清除

2：运行中有效，收到停机命令后清除

0x000

○

P08.45

UP端子频率增量积分速率

0.01~50.00Hz/s

0.50Hz/s

○

P08.46

DOWN端子频率积分速率

0.01~50.00Hz/s

0.50Hz/s

○

P08.47

频率设定掉电时

动作选择

0x000~0x111

个位：数字调节频率掉电时动作选择

0：掉电时存储

1：掉电时清零

十位：CANopen设定频率掉电时动作选择

0：掉电时存储

1：掉电时清零

百位：其它通讯设定频率掉电时动作选择

0：掉电时存储

1：掉电时清零

0x000

○

P08.48

用电量初始值高位

设定用电量的初始值。

用电量的初始值=

P08.48*1000+

P08.49 kWh

P08.48设定范围：

0~59999

P08.49设定范围：

0.0~999.9

0°

○

P08.49

用电量初始值低位

0.0°

○

P08.50

磁通制动

本功能码用来使能磁通制动功能。

0：无效

100~150：系数越大，制动强度越大

变频器可以用增加电机磁通量的方法使电机快速减速。通过增加电机磁通量，电机在制动过程中产生的能量将被转化为热能。

变频器持续监控着电机状态，在磁通制动期间亦是如此。因此磁通制动可以应用于电机停车，也可以用于改变电机转速。磁通制动的其它优点有：

在发出停车指令后立即进行制动。该功能不必等待磁通衰减就能进行制动。

电机冷却效果更好。在磁通制动期间，电机的定子电流增加，转子电流不增加。而定子的冷却要比转子冷却要有效得多。

0

○

P08.51

变频器输入功率因数

本功能码用来调节交流输入侧电流显示值。

0.00~1.00

0.56

○

P08.52

STO锁定选择

0：STO警报锁定

警报锁定是指当出现STO时，状态恢复后，必须重置

1：STO警报不锁定

警报不锁定是指当出现STO时，状态恢复后，STO警报会自动消失。

0

○

P08.53

转矩控制上限频率偏置值

0.00Hz~P00.03

（最大频率）

0.00Hz

○

P08.54

转矩控制上限频率加减速选择

0：不进行加减速限制

1：加减速时间1

2：加减速时间2

3：加减速时间3

4：加减速时间4

0

○
