E.9.1. 其他选配件一览表

E.9.2. 母线外接端子

1）100A母线外接端子适用于1.5-7.5kW逆变单元（50mm宽）

2）100A母线外接端子适用于11-75kW逆变单元、45-160kW整流单元（100mm、200mm、300mm宽）

3）母线外接端子压线规格表

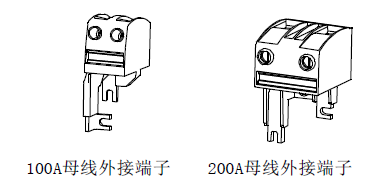

4）母线外接端子示意图如下：

E.9.3. 屏蔽支架

1）逆变单元输出电缆推荐使用带屏蔽层电缆，可选配屏蔽支架进行固定电缆屏蔽层（根据不同宽度尺寸选配不同屏蔽支架）

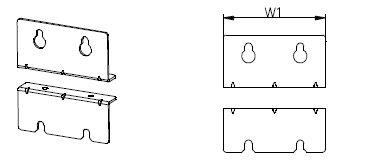

2）屏蔽支架结构示意图如下：

E.9.4. 法兰式安装支架

1）整流单元（除350kW外）、逆变单元均可把散热风道下沉安装（法兰式安装），不同机型选配不同法兰式安装支架

2）法兰式安装支架结构示意图如下：

E.9.5. 导风板

1）整流、逆变单元并列后在机柜内上下安装（壁挂式安装），为避免下层单元风道散热影响上层单元的散热，下层单元出风口推荐安装对应的导风板

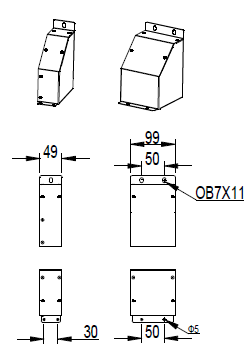

2）导风板结构示意图如下：
