C.5.1 Wall installation

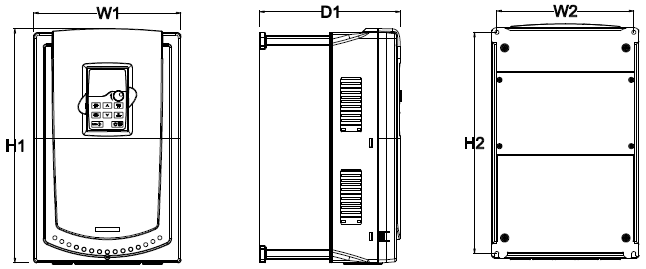

Wall installation of 500V 4-18.5kW VFDs

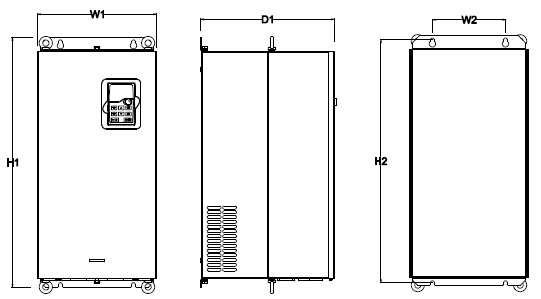

Wall installation of 500V 22-75kW VFDs
Installation dimension (unit:mm)
Model | W1 | W2 | H1 | H2 | D1 | Installation hole | Weight (kg) |
4kW–18.5kW | 170 | 151 | 331.5 | 303.5 | 216 | 6 | 6 |
22kW–55kW | 270 | 130 | 555 | 540 | 325 | 7 | 30 |
75kW | 325 | 200 | 680 | 661 | 365 | 9.5 | 47 |
C.5.2 Flange installation

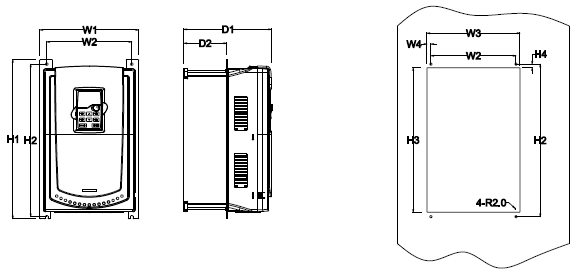

Flange installation of 500V 4-18.5kW VFDs

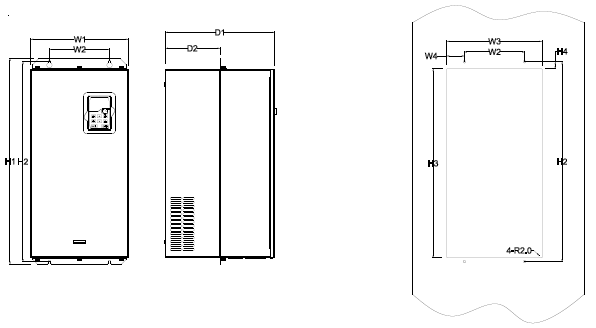

Flange installation of 500V 22-75kW VFDs
Installation dimension (unit: mm)
Model | W1 | W2 | W3 | W4 | H1 | H2 | H3 | H4 | D1 | D2 | Installation hole | Weight (kg) |
4kW–18.5kW | 191 | 151 | 174 | 11.5 | 370 | 351 | 324 | 15 | 216.2 | 113 | 6 | 6 |
22kW–55kW | 270 | 130 | 261 | 65.5 | 555 | 540 | 516 | 17 | 325 | 167 | 7 | 30 |
75kW | 325 | 200 | 317 | 58.5 | 680 | 661 | 626 | 23 | 363 | 182 | 9.5 | 47 |
