P08.00

加速时间2

具体定义参见P00.11和P00.12。

Goodrive35

系列一共定义了四组加减速时间，可通过多功能数字输入端子（P05组）选择加减速时间。变频器加减速时间出厂默认为第一组加减速时间。

设定范围：

0.0~3600.0s

机型设定

○

P08.01

减速时间2

机型设定

○

P08.02

加速时间3

机型设定

○

P08.03

减速时间3

机型设定

○

P08.04

加速时间4

机型设定

○

P08.05

减速时间4

机型设定

○

P08.06

点动运行频率

定义点动运行时变频器的给定频率。

设定范围：

0.00Hz~P00.03（最大输出频率）

5.00Hz

○

P08.07

点动运行

加速时间

点动加速时间指变频器从0Hz加速到最大输出频率

（P00.03）所需时间。

点动减速时间指变频器从最大输出频率

（P00.03）减速到0Hz所需时间。

设定范围：

0.0~3600.0s

机型确定

○

P08.08

点动运行

减速时间

机型确定

○

P08.09

跳跃频率1

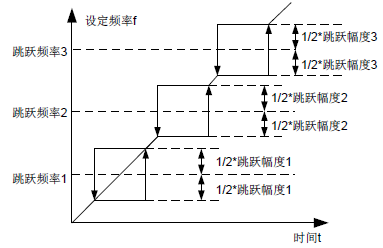

当设定频率在跳跃频率范围之内时，变频器将运行在跳跃频率边界。

通过设置跳跃频率，使变频器避开负载的机械共振点。本变频器可设置三个跳跃频率点。若将跳跃频率点均设为0，则此功能不起作用。

设定范围：

0.00Hz~P00.03

（最大输出频率）

0.00Hz

○

P08.10

跳跃频率

幅度1

0.00Hz

○

P08.11

跳跃频率2

0.00Hz

○

P08.12

跳跃频率

幅度2

0.00Hz

○

P08.13

跳跃频率3

0.00Hz

○

P08.14

跳跃频率

幅度3

0.00Hz

○

P08.15

母线电压调节器增益

设定范围：0.0~1000.0

12.0

○

P08.16

速度环微分增益

设定范围：0.00~10.00s

0.00s

○

P08.17

惯量补偿转矩上限

限定最大惯量补偿转矩，防止惯量补偿转矩过大。

设定范围：

0.0~150.0%（电机额定转矩）

20.0%

○

P08.18

惯量补偿滤波次数

惯量补偿转矩的滤波次数，用于平滑惯量补偿转矩。

设定范围：0~10

7

○

P08.19

高频电流环比例系数

闭环矢量控制模式下（P00.00=3），在电流环高频切换点（P08.21）以下，电流环PI参数为P03.09、P03.10，在电流环高频切换点以上，电流环PI参数为P08.19、P08.20。

P08.19设定范围：0~20000

P08.20设定范围：0~20000

P08.21设定范围：

0.0~100.0%（相对最大频率）

1000

○

P08.20

高频电流环积分系数

1000

○

P08.21

电流环高频切换点

100.0%

○

P08.22

惯量辨识力矩值

由于摩擦力存在，需要设置一定的辨识力矩，惯量辨识才能正常进行。

0.0~100.0%（电机额定转矩）

10.0%

◎

P08.23

惯量辨识

0：无操作

1：启动辨识：启动辨识后按键盘“RUN”键进入惯量辨识程序，至键盘显示“-END-”惯量辨识结束；辨识出的系统惯量存储在P08.24。

0

◎

P08.24

系统惯量

通过惯量辨识程序辨识出的系统惯量。在系统惯量已知的情况下也可手动设置。小于1kW的电机，系统惯量可能小于最小显示

（0.001kgm²）

设定范围：

0.000~

30.000 kgm²

0.000

kgm²

○

P08.25

惯量补偿使能

正确辨识系统惯量并使能惯量补偿能提高系统的动态响应特性。

0：不使能

1：使能

0

○

P08.26

欠压停机保护

个位：欠压停机使能

0：禁止

1：使能

十位：欠压停机电压选择

0：内部设定

1：P08.27设置

欠压停机有效后，变频器按照P08.05所设定的减速时间减速停机。

0x00

○

P08.27

欠压停机电压

设定范围：

250.0~1000.0V

450.0V

○

P08.28

故障

自动复位次数

故障自动复位次数：当变频器选择故障自动复位时，用来设定可自动复位的次数。连续复位次数超过此值时，变频器将报故障停机，等待修复。

故障自动复位间隔时间：选择从故障发生到自动复位动作之间的时间间隔。

变频器在运行后，在运行60s内，如果没有出现故障，会自动将故障复位次数清零。

P08.28设定范围：0~10

P08.29设定范围：

0.1~3200.0s

0

○

P08.29

故障自动复位间隔时间设置

1.0s

○

P08.30

下垂控制频率下降率

变频器输出频率随负载的变化量，主要用于多电机同时驱动同一负载时的功率平衡。

设定范围：0.00~50.00Hz

0.00Hz

○

P08.31

电机1和电机2切换通道选择

Goodrive35系列支持两台电机的切换，本功能码用来选择切换通道。

0：端子切换；数字量端子选择为35

1：MODBUS通讯切换

2：PROFIBUS

\CANOPEN通讯切换

0

◎

P08.32

FDT1电平

检测值

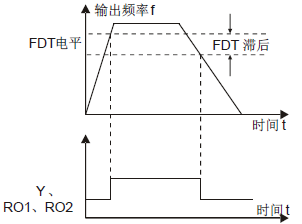

输出频率超过FDT电平对应频率时，多功能数字输出端子输出“频率水平检测FDT”信号，直到输出频率下降到低于（FDT电平—FDT滞后检测值）对应的频率时，该信号才无效，具体波形如下图：

P08.32设定范围：

0.00Hz~P00.03

（最大输出频率）

P08.33设定范围：

-200.0~100.0%

（FDT1电平）

P08.34设定范围：

0.00Hz~P00.03

（最大输出频率）

P08.35设定范围：

-200.0~100.0%（FDT2电平）

50.00Hz

○

P08.33

FDT1滞后

检测值

5.0%

○

P08.34

FDT2电平

检测值

50.00Hz

○

P08.35

FDT2滞后

检测值

5.0%

○

P08.36

频率到达

检出幅度值

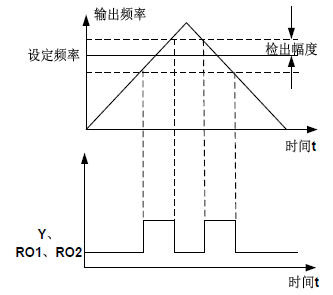

当输出频率在设定频率的正负检出宽度范围之内时，多功能数字输出端子输出“频率到达”信号，具体如下：

设定范围：

0.00Hz~P00.03（最大输出频率）

0.00Hz

○

P08.37

能耗制动使能

控制变频器内部制动管的动作使能。

0：能耗制动禁止

1：能耗制动使能

注意：仅对内置制动管的机型适用。

1

○

P08.38

能耗制动阀值电压

设置能耗制动的起始母线电压，适当调整该值可实现对负载的有效制动。缺省值随电压等级变化而变化。

设定范围：

200.0~2000.0V

380V电压：700.0V

○

660V电压：1120.0V

P08.39

冷却散热风扇运行模式

0：正常运行模式

1：上电后风扇一直运行

0

○

P08.40

PWM选择

0x000~0x111

LED个位：PWM模式选择

0：PWM模式1，三相调制和两相调制

1：PWM模式2，三相调制

LED十位：低速载频限制模式

0：低频降载波；低速时，当载频高于4k时，载频限制到4k；只对闭环矢量模式（P00.00=3)有效

1：低频不降载波

百位：死区补偿方法选择

0：方法1

1：方法2

0x001

◎

P08.41

过调制选择

0x00~0x91

个位：过调制选择

0：过调制无效

1：过调制有效

十位：深度过调制系数

0~9

0x01

◎

P08.42

键盘数字

控制设定

0x000~0x1223

LED个位：频率使能选择

0：∧/∨键和数字电位器调节均有效

1：仅∧/∨键调节有效

2：仅数字电位器调节

3：∧/∨键和数字电位器调节均无效

LED十位：频率控制选择

0：仅对P00.06=0

或P00.07=0设定有效

1：所有频率方式均有效

2：多段速优先时，对多段速无效

LED百位：停机时动作选择

0：设定有效

1：运行中有效，停机后清除

2：运行中有效，收到停机命令后清除

LED千位：

∧/∨键和数字电位器积分功能

0：积分功能有效

1：积分功能无效

0x0000

○

P08.43

键盘数字电位器积分速率

0.01~10.00s

0.10s

○

P08.44

UP/DOWN端子控制设定

0x000~

0x221

LED个位：频率使能选择

0：UP/DOWN端子设定有效

1：UP/DOWN端子设定无效

LED十位：频率控制选择

0：仅对P00.06=0

或P00.07=0设定有效

1：所有频率方式均有效

2：多段速优先时，对多段速无效

LED百位：停机时动作选择

0：设定有效

1：运行中有效，停机后清除

2：运行中有效，收到停机命令后清除

0x000

○

P08.45

UP端子频率

增量变化率

0.01~

50.00Hz/s

0.50 Hz/s

○

P08.46

DOWN端子频率减量变化率

0.01~

50.00Hz/s

0.50 Hz/s

○

P08.47

频率设定掉电时动作选择

0x000~0x121

LED个位：数字调节频率掉电时动作选择

0：掉电时存储

1：掉电时清零

LED十位：

MODBUS设定频率掉电时动作选择

0：掉电时存储

1：掉电时清零

2：停机时清零

LED百位：其它通讯设定频率掉电时动作选择

0：掉电时存储

1：掉电时清零

0x000

○

P08.48

用电量

初始值高位

设定用电量的初始值。

用电量的初始值=

P08.48*1000+

 P08.49

P08.48设定范围：

0~59999

kWh（k）

P08.49设定范围：

0.0~999.9 kWh

0 kWh

○

P08.49

用电量

初始值低位

0.0 kWh

○

P08.50

磁通制动

本功能码用来使能磁通制动功能。

0：无效

100~150：系数越大，制动强度越大

变频器可以用增加电机磁通量的方法使电机快速减速。通过增加电机磁通量，电机在制动过程中产生的能量将被转化为热能。

变频器持续监控着电机状态，在磁通制动期间亦是如此。因此磁通制动可以应用于电机停车，也可以用于改变电机转速。磁通制动的其它优点有：

在发出停车指令后立即进行制动。该功能不必等待磁通衰减就能进行制动。

电机冷却效果更好。在磁通制动期间，电机的定子电流增加，转子电流不增加。而定子的冷却要比转子冷却要有效得多。

0

○

P08.51

输入侧电流调节系数

本功能码用来调节交流输入侧电流显示值。

设定范围：

0.00~1.00

0.56

○
