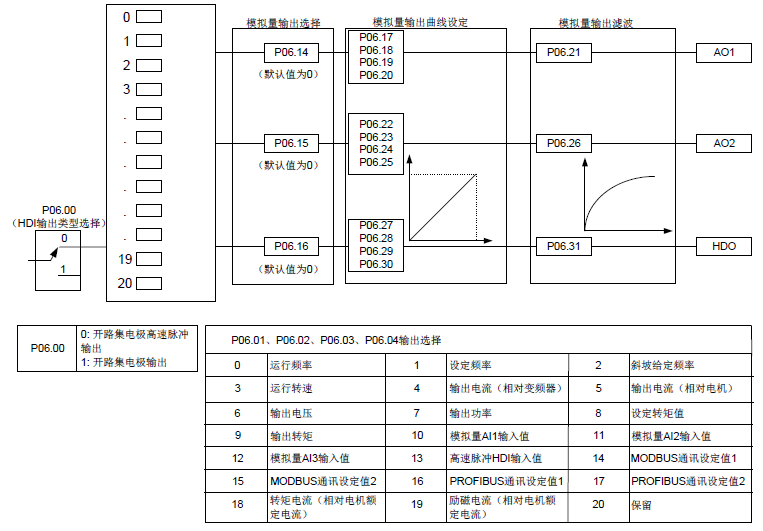

Goodrive35系列标配2个模拟量输出端子（0~10V/0~20mA）和1个高速脉冲输出端子。模拟输出信号可以单独滤波，并可以通过设置最大、最小值及其对应输出的百分比来调节比例关系。模拟输出信号可以按一定的比例输出电机速度、输出频率、输出电流、电机转矩和电机功率等。输出电流100%对应变频器2倍额定电流。
输出说明：
功能 | 说明 | |
0 | 运行频率 | 0~最大输出频率 |
1 | 设定频率 | 0~最大输出频率 |
2 | 斜坡给定频率 | 0~最大输出频率 |
3 | 运行转速 | 0~2倍电机额定同步转速 |
4 | 输出电流（相对变频器） | 0~2倍变频器额定电流 |
5 | 输出电流（相对电机） | 0~2倍电机额定电流 |
6 | 输出电压 | 0~1.5倍变频器额定电压 |
7 | 输出功率 | 0~2倍额定功率 |
8 | 设定转矩值 | 0~2倍电机额定电流 |
9 | 输出转矩 | 0~2倍电机额定电流 |
10 | 模拟AI1输入值 | 0~10V/0~20mA |
11 | 模拟AI2输入值 | 0~10V/0~20mA |
12 | 模拟AI3输入值 | -10V~10V |
13 | 高速脉冲HDI输入值 | 0.00~50.00kHz |
14 | MODBUS通讯设定值1 | -1000~1000，1000对应100.0% |
15 | MODBUS通讯设定值2 | -1000~1000，1000对应100.0% |
16 | PROFIBUS\CANopen 通讯设定值1 | -1000~1000，1000对应100.0% |
17 | PROFIBUS\CANopen 通讯设定值2 | -1000~1000，1000对应100.0% |
18 | 以太网通讯设定值1 | -1000~1000，1000对应100.0% |
19 | 以太网通讯设定值2 | -1000~1000，1000对应100.0% |
20~21 | 保留 | |
22 | 转矩电流（双极性，100%对应10V） | 0~2倍电机额定电流 |
23 | 励磁电流（100%对应10V） | 0~1倍电机额定电流 |
24 | 设定频率（双极性） | 0~最大输出频率 |
25 | 斜坡给定频率（双极性） | 0~最大输出频率 |
26 | 运行转速（双极性） | 0~最大输出频率 |
27~30 | 保留 |
相关参数表：
功能码 | 名称 | 参数详细说明 | 缺省值 | |
P06.00 | HDO输出类型选择 | 0：开路集电极高速脉冲输出 1：开路集电极输出 | 0 | |
P06.14 | AO1输出选择 | 0：运行频率 1：设定频率 2：斜坡给定频率 3：运行转速 4：输出电流（相对于变频器） 5：输出电流（相对于电机） 6：输出电压 7：输出功率 8：设定转矩值 9：输出转矩 10：模拟AI1输入值 11：模拟AI2输入值 12：模拟AI3输入值 13：高速脉冲HDI输入值 14：MODBUS通讯设定值1 15：MODBUS通讯设定值2 16：PROFIBUS\CANopen通讯设定值1 17：PROFIBUS\CANopen通讯设定值2 18：以太网通讯设定值1 19：以太网通讯设定值2 20~21：保留 22：转矩电流（双极性，100%对应10V） 23：励磁电流（100%对应10V） 24：设定频率（双极性） 25：斜坡给定频率（双极性） 26：运行转速（双极性） 27：保留 | 0 | |
P06.15 | AO2输出选择 | 0 | ||
P06.16 | HDO高速脉冲输出选择 | 0 | ||
P06.17 | AO1输出下限 | -300.0%~P06.19 | 0.0% | |
P06.18 | 下限对应AO1输出 | 0.00V~10.00V | 0.00V | |
P06.19 | AO1输出上限 | P06.17~300.0% | 100.0% | |
P06.20 | 上限对应AO1输出 | 0.00V~10.00V | 10.00V | |
P06.21 | AO1输出滤波时间 | 0.000s~10.000s | 0.000s | |
P06.22 | AO2输出下限 | -300.0%~P06.24 | 0.0% | |
P06.23 | 下限对应AO2输出 | 0.00V~10.00V | 0.00V | |
P06.24 | AO2输出上限 | P06.22~300.0% | 100.0% | |
P06.25 | 上限对应AO2输出 | 0.00V~10.00V | 10.00V | |
P06.26 | AO2输出滤波时间 | 0.000s~10.000s | 0.000s | |
P06.27 | HDO输出下限 | -300.0%~P06.29 | 0.0% | |
P06.28 | 下限对应HDO输出 | 0.00~50.00kHz | 0.0kHz | |
P06.29 | HDO输出上限 | P06.27~300.0% | 100.0% | |
P06.30 | 上限对应HDO输出 | 0.00~50.00kHz | 50.00kHz | |
P06.31 | HDO输出滤波时间 | 0.000s~10.000s | 0.000s | |
