B.4.1 初始界面
上电开机后进入初始画面，初始画面是系统第一次上电后出现的画面，用来显示名称与厂家软件版本等信息，上电后会在该界面停留3s后自动跳转到工作环境界面。

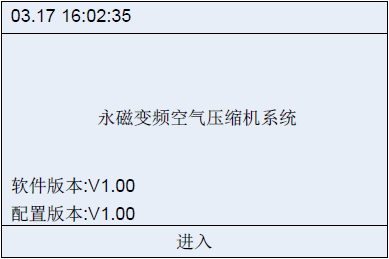

图 B.7初始界面
B.4.2 工作环境
工作环境界面显示当前运行的一些参数。
图 B.8工作环境
当前参数 | 参数意义 |
设备状态 | 待机：当设备没有出现报警并还没有启动时设备的状态，当设备处在待机状态才能启动设备，启动设备按钮才有效； |
运行：当设备已启动并没有出现报警，设备的状态表现； | |
故障：当主机变频器或风机变频器出现故障时就会出现故障状态，需消除相应故障后才能消除故障报警； | |
急停：当按下急停按钮时就会出现急停状态，需要对急停按钮进行复位才能消除； | |
欠压：主变频母线电机过低，需检查输入电源； | |
报警：报警类别在预警区提示
| |
休眠：当用户选择休眠功能并且主机空载运行时间达到设定的休眠时间后设备进入休眠状态，当压力低于加载压力时就会自动唤醒； | |
停止：当设备处于停止时显示的状态； | |
重启延时：重启延时是为了保护设备的，当按下停止设备键后不能立即按启动设备键，需等设备停止后再延时重启延时时间后再才启动设备。当设备刚停止时就会出现重启延时并在重启延时状态字的上面出现延时时间的倒计时，当倒计时为0时就会转换为待机状态，同时启动设备按钮有效； | |
断开：表示该液晶键盘与变频器之间的485通讯断开连接 | |
输出频率 | 显示主机变频器当前运行频率的数值 |
当前压力 | 显示当前压力的数值 |
当前温度 | 显示当前温度的数值 |
设备累积运行时间 | 显示设备运行的总时间 |
B.4.3 设置界面
在主页界面下可通过按下键盘的
【设置】，进入下面的操作界面。

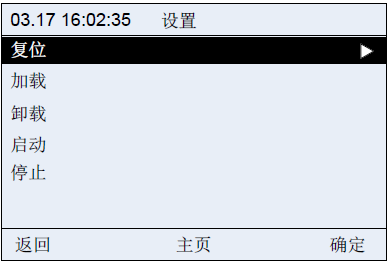

图 B.9设置界面
该【设置】界面可通过上下键切换选择不同的操作功能，然后按下
【确定】键进行控制；按下
【返回】键或
【主页】键返回工作环境界面，即主页界面。
（1）复位：是对主机变频器和风机变频器出现故障时进行复位；
（2）加载/卸载：在手动加卸载模式下，运行时控制开启或关闭进气阀；
（3）启动：对设备进行启动，需要在设备状态为待机时才能启动；
（4）停止：对设备进行停止控制。
注意：启动、停止、复位等功能也可直接通过液晶键盘上的按键RUN、STOP/RST来进行控制；
B.4.4 报警界面
在主页界面通过按下
【报警】键，进入实时报警记录的画面，可查看机器从上电时刻起到当前时间内的报警记录。
注意：该功能相当于【菜单】-【故障记录】-【实时报警】的快捷键，唯一不同的是在该快捷键方式下的实时报警不可清除，唯有在故障记录中才可进行清除操作；

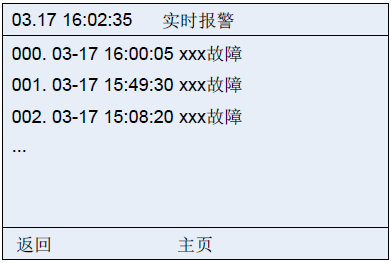

图 B.10实时报警
B.4.5 主菜单界面
在主页界面按下
【菜单】键可进入主菜单界面，该界面包括：用户参数、维护参数、保护参数、运行信息、主机参数、风机参数、故障记录、变频器信息、系统配置等不同的菜单功能选择，可通过上下键切换然后按【选择】键即可进入这些画面。

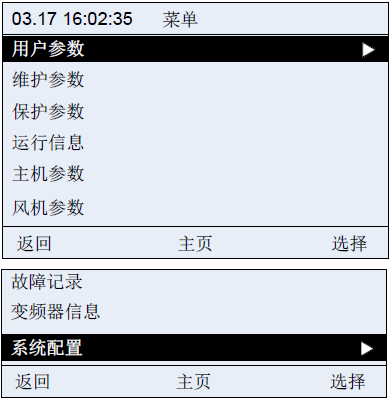

图 B.11主菜单界面
B.4.6 用户参数
1、通过菜单栏选中用户参数进入该界面

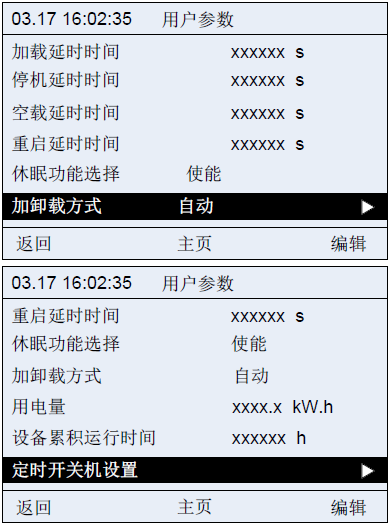

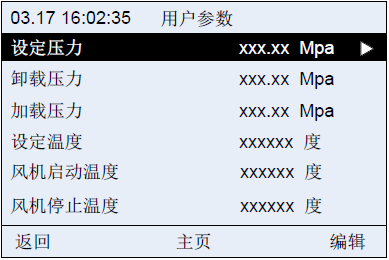

图 B.12用户参数界面
用户参数 | 设定初值 | 功能与作用 |
设定温度 | 75℃ | 排气温度恒定设定值，用于风机恒温控制。 |
风机停止温度 | 65℃ | 当排气温度低于此处设置值时,停止风机运行. |
风机启动温度 | 75℃ | 当排气温度高于此处设置值时,启动风机运行. |
加载延时时间 | 10S | 空压机启动后，延时此处设置时间后，加载运行。 |
加卸载模式 | 自动 | 设为手动状态时，空压机开机后，加、卸载需要手动操作；设为自动时，空压机开机后根据压力自动加、卸载 |
休眠功能选择 | 使能 | 禁止 使能 |
空载延时时间 | 300S | 空压机允许的最长连续空载运行时间，超过此时间后进入休眠状态。 |
停机延时时间 | 0S | 停机时，先以空载频率运行，延时此时间后停机 |
重启延时时间 | 30s | 系统停机后，需经过这段重启延时时间后才判断是否启动 |
设定压力 | 0.70 MPa | 稳定运行时的供气压力，根据该压力设定值，控制变频器运行频率，实现恒压供气。 |
卸载压力 | 0.80 MPa | 运行时，当压力大于此处设置值时，控制器控制空压机卸载运行。 |
加载压力 | 0.60 MPa | 当空压机处于卸载运行状态时，检测到压力低于此处设置值时，控制空压机加载运行，如果空压机处于休眠状态，检测到压力低于此处设置值，唤醒主机。 |
用电量 | / | 变频器系统所用电量，单位kWh，该参数值由变频器产生，无法设定该数值，但可进行清零操作。 |
设备累积运行时间 | / | 变频器系统累积所运行时间，单位h，该参数值由变频器产生，无法设定该数值，但可进行清零操作。 |
定时开关机 | 按下“设置”进入设定画面如下图 开机时间：预约自动启动设备时间。 关机时间：预约自动停止设备时间。 开机动作：禁止/使能（只有在“使能”状态下预约启动设备才有效。否则即使设定了开机时间，设备也不会自动启动） 关机动作：禁止/使能（只有在“使能”状态下预约停止设备才有效。否则即使设定了关机时间，设备也不会自动停止） |
2、在用户参数界面，用户输入正确的【用户级】密码后可编辑参数

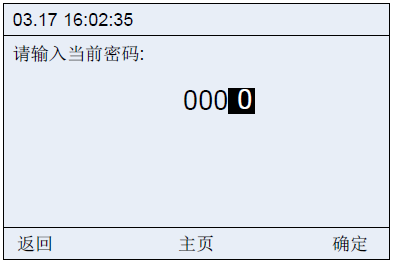

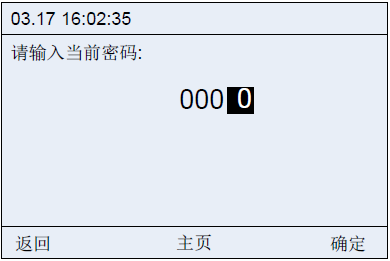

图 B.13用户密码输入界面
3、用户密码输入正确，设定用户参数

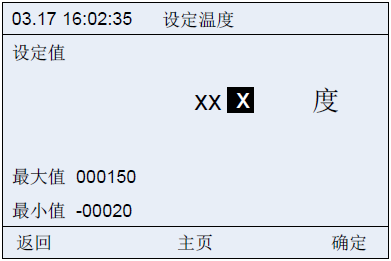

图 B.14设定温度

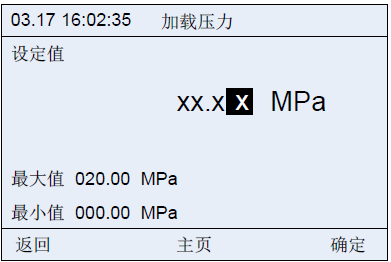

图 B.15加载压力

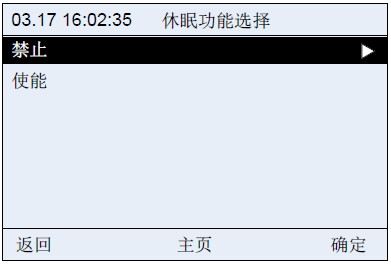

图 B.16休眠功能选择

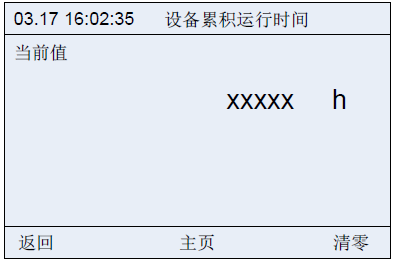

图 B.17设备累计运行时间
定时开关机设置界面：可通过预约在每天不同时刻对变频器进行启动及停止，周一至周日共7天，每天最多可设置5个不同时刻的预约开关机功能。

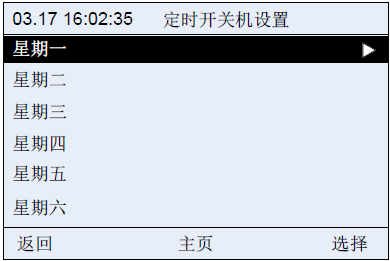

图 B.18日期选择
图 B.19开关动作选择

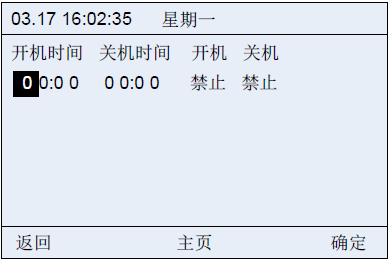

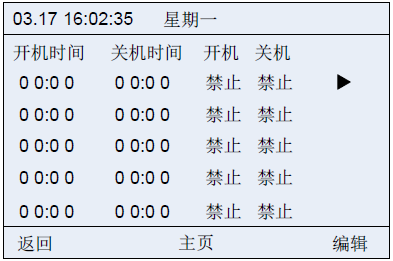

图 B.20开关状态设置
B.4.7 维护参数
1、通过菜单栏选中维护参数进入该界面

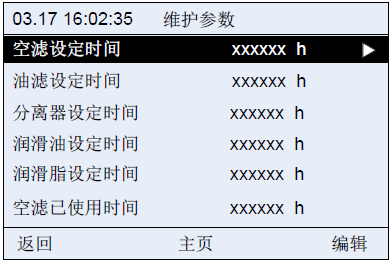

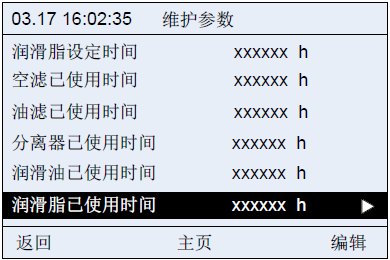

图 B.21维护参数界面
维护参数 | 设定初值 | 功能与作用 |
空滤设定时间 | 0 | 空滤器累计使用时间超过此处设置值后，预警提示；设为“0”时，不进行预警提示。 |
油滤设定时间 | 0 | 油滤器累计使用时间超过此处设置值后，预警提示；设为“0”时，不进行预警提示。 |
分离器设定时间 | 0 | 分离器累计使用时间超过此处设置值后，预警提示； 设为“0”时，不进行预警提示。 |
润滑油设定时间 | 0 | 润滑油累计使用时间超过此处设置值后，预警提示； 设为“0”时，不进行预警提示。 |
润滑脂设定时间 | 0 | 润滑脂累计使用时间超过此处设置值后，预警提示； 设为“0”时，不进行预警提示。 |
空滤已使用时间 | / | 空滤器累计使用时间，更换新的空滤器后，在此处清零。 |
油滤已使用时间 | / | 油滤器累计使用时间，更换新的油滤器后，在此处清零。 |
分离器已使用时间 | / | 分离器累计使用时间，更换新的分离器后，在此处清零。 |
润滑油已使用时间 | / | 润滑油累计使用时间，更换新的润滑油后，在此处清零。 |
润滑脂已使用时间 | / | 润滑脂累计使用时间，润滑脂的油滤器后，在此处清零。 |
2、用户输入正确的【管理员级】密码后可编辑参数
图 B.22管理员密码输入界面

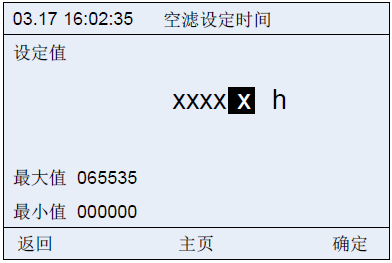

图 B.23空滤设定时间参数设置
维护参数的设定值根据配件的使用情况设定，在运行过程中，如果配件的使用时间等于或大于设定时间时，此配件就会出现预警提示，提示相应的配件需要保养。表明需要更换配件，更换新的配件后应把使用时间清0。

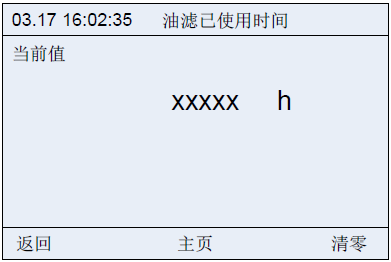

图 B.24油滤已使用时间
B.4.8 保护参数
1、通过菜单栏选中保护参数进入该界面

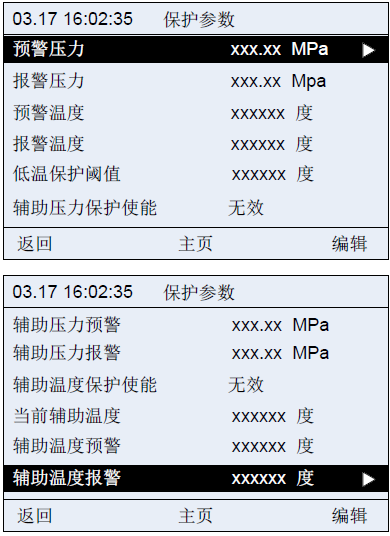

图 B.25保护参数界面
保护参数 | 设定初值 | 功能与作用 |
预警温度 | 105℃ | 当实际排气温度高于此设定温度时，预警 |
报警温度 | 110℃ | 当实际排气温度高于此设定温度时，报警停机 |
预警压力 | 0.90Mpa | 当实际供气压力高于此设定压力时，预警 |
报警压力 | 1.00Mpa | 当实际供气压力高于此设定压力时，报警停机 |
辅助温度预警 | 105℃ | 当检测温度高于此设定温度时，预警，系统配置中使能后有效 |
辅助温度报警 | 110℃ | 当检测温度高于此设定温度时，报警停机，系统配置中使能后有效 |
辅助压力预警 | 0.90Mpa | 当检测压力高于此设定压力时，预警，系统配置中使能后有效 |
辅助压力报警 | 1.00Mpa | 当检测压力高于此设定压力时，报警停机，系统配置中使能后有效 |
低温保护阈值 | -10℃ | 当检测温度低于此设定温度时，低温预警，系统配置中使能后有效 |
当前辅助温度 | / | 显示当前检测的辅助温度值 |
当前辅助压力 | / | 显示当前检测的辅助压力值 |
辅助温度保护使能 | 无效 | 无效/有效 |
辅助压力保护使能 | 无效 | 无效/有效 |
2、用户输入正确的【管理员级】密码后可编辑参数
图 B.26管理员密码输入界面

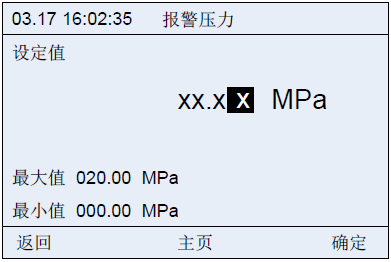

图 B.27报警压力参数设置

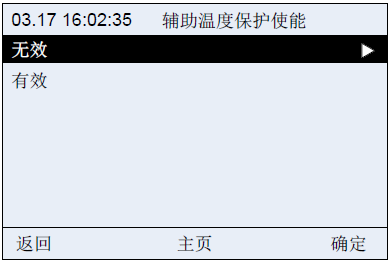

图 B.28辅助温度保护使能设置
B.4.9 运行信息
通过菜单栏选中保护参数进入该界面，包括主机运行信息和风机运行信息两部分
图 B.29运行信息界面

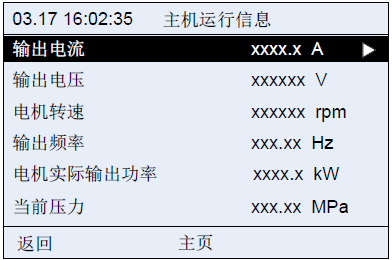

图 B.30主机运行信息

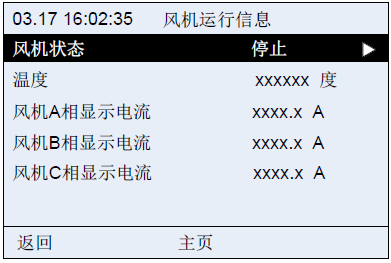

图 B.31风机运行信息
注：主/风机的运行信息参数为只读，因此不可编辑。
B.4.10 主机参数
1、通过菜单栏选中主机参数进入该界面

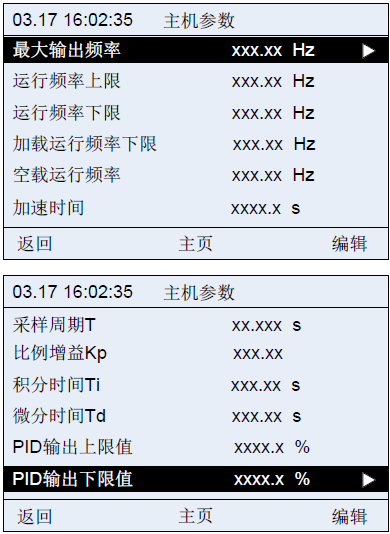

图 B.32主机参数界面
主机参数 | 设定初值 | 功能与作用 |
比例增益（Kp） | 10.00 | 跟踪设定工作压力快慢，值大跟踪快,易振荡；值小跟踪慢，调节慢。压力控制该参数建议设置为：5.00~15.00 |
积分时间 | 2.00 | 积分时间，压力控制建议设置为2.00~4.00 |
微分时间（Td） | 1.00 | 主要用于滞后大系统（如温度等）滞后跟踪 |
采样时间（T） | 0.100s | 对反馈值的采样周期 |
PID输出上限值 | 100% | 设定PID调节器输出的上限值 |
PID输出下限值 | 0.0% | 设定PID调节器输出的下限值，根据下限频率设定。 |
最大输出频率 | 50.00Hz | 变频器的最大输出频率 |
运行频率上限 | 50.00Hz | 变频器输出频率上限值 |
运行频率下限 | 00.00Hz | 变频器输出频率下限值 |
加载运行频率下限 | 40.00Hz | 调节过程中，压力超过设定值但未达到卸载压力时允许输出的最小工作频率。 |
空载运行频率 | 38.00Hz | 空压机空载时的工作频率 |
加速时间 | 根据机型确定 | 变频器从0Hz加速到最大频率的时间 |
减速时间 | 根据机型确定 | 变频器从最大频率减速到0Hz的时间 |
2、用户输入正确的【管理员级】密码后可编辑参数
图 B.33管理员密码输入界面

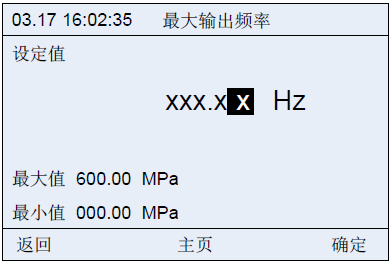

图 B.34最大输出频率设置

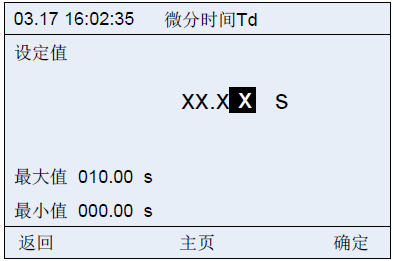

图 B.35微分时间设置
B.4.11 风机参数
1、通过菜单栏选中风机参数进入该界面

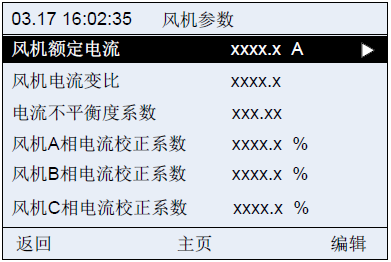

图 B.36风机参数界面
风机参数项 | 设定初值 | 功能与作用 |
风机额定电流 | 0.0A | 该功能码与工频风机电流检测及过载保护功能有关，设置为非0则使能该功能，设置为0则无效。设定范围：0~40.0 |
风机电流变比 | 1000.0 | 设定范围：1.0~4000.0 |
电流不平衡度系数 | 1.60 | 当检测到风机三相电流中，最大电流与最小电流的比值大于该设定值时，变频器显示风机电流不平衡故障，设定范围：1.00~3.00 |
风机A相电流校正系数 | 100.0% | 实际电流=显示电流*电流校正系数 设定范围：0.0~150.0% 注：当恢复出厂值时，该值保持当前设定值 |
风机B相电流校正系数 | ||
风机C相电流校正系数 |
2、用户输入正确的【管理员级】密码后可编辑参数
图 B.37管理员密码输入界面

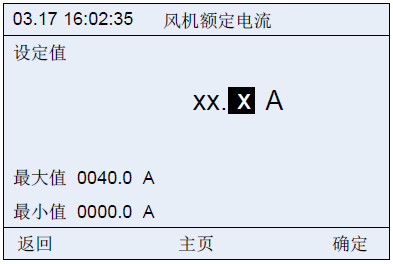

图 B.38风机额定电流设置

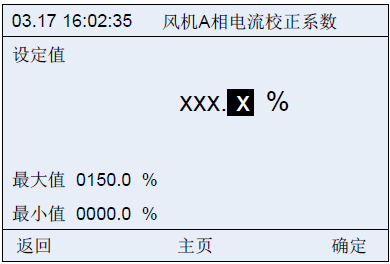

图 B.39风机A相电流校正系数设置
