5.5.11 数字量输出

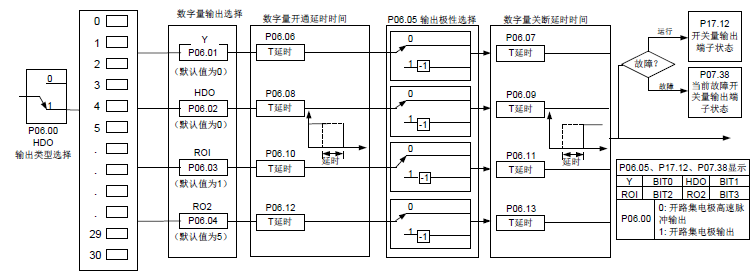

GD350-CCS系列标配2组继电器输出端子、1路开路集电极Y输出端子和1路高速脉冲输出（HDO）端子。所有数字量输出端子功能全部可以通过功能码进行编程。其中高速脉冲输出端子HDO还可以通过功能码选择设置为高速脉冲输出或者是开关量输出。
下表为以上四个功能参数的可选项，允许重复选取相同的输出端子功能。
设定值 | 功能 | 说明 |
0 | 无效 | 输出端子无任何功能 |
1 | 运行中 | 当变频器运行，有频率输出时，输出ON信号 |
2 | 正转运行中 | 当变频器正转运行，有频率输出时，输出ON信号 |
3 | 反转运行中 | 当变频器反转运行，有频率输出时，输出ON信号 |
4 | 点动运行中 | 当变频器点动运行，有频率输出时，输出ON信号 |
5 | 变频器故障 | 当变频器发生故障时，输出ON信号 |
6 | 频率水平检测FDT1 | |
7 | 频率水平检测FDT2 | |
8 | 频率到达 | 请参考功能码P08.36的详细说明 |
9 | 零速运行中 | 变频器输出频率与给定频率同为零时，输出ON信号 |
10 | 上限频率到达 | 运行频率到达上限频率时，输出ON信号 |
11 | 下限频率到达 | 运行频率到达下限频率时，输出ON信号 |
12 | 运行准备就绪 | 主回路和控制回路电源建立，变频器保护功能不动作，变频器处于可运行状态时，输出ON信号 |
13 | 预励磁中 | 变频器预励磁时，输出ON信号 |
14 | 过载预警 | |
15 | 欠载预警 | |
16 | 简易PLC阶段完成 | 当简易PLC当前阶段运转完成后，输出信号 |
17 | 简易PLC循环完成 | 当简易PLC运行完成一个循环后，输出信号 |
23 | Modbus通讯虚拟端子输出 | 可以按照Modbus的设定值来输出对应的信号，当设定为1时输出ON信号，0时输出OFF信号 |
24 | POROFIBUS/CANopen/DeviceNET通讯虚拟端子输出 | 根据PROFIBUS/CANopen的设定值来输出对应的信号，当设定为1时输出ON信号，0时输出OFF信号 |
25 | 以太网通讯虚拟端子输出 | 根据以太网的设定值来输出对应的信号，当设定为1时输出ON信号，0时输出OFF信号 |
26 | 直流母线电压建立完成 | 当母线电压达到逆变器欠压点以上时，输出有效 |
27 | z脉冲输出 | 编码器Z脉冲到达后输出有效，持续10毫秒后无效 |
28 | 脉冲叠加中 | 脉冲叠加端子输入功能有效时，输出有效 |
29 | STO动作 | 发生STO故障时输出 |
30 | 定位完成 | 位置控制定位完成，输出有效 |
31 | 主轴回零完成 | 主轴回零完成后，输出有效 |
32 | 主轴分度完成 | 主轴分度完成后，输出有效 |
33 | 速度极限中 | 频率限幅后输出有效 |
34 | EtherCat/Profinet通讯虚拟端子输出 | 根据Profinet通讯的设定值来输出对应的信号，当设定为1时输出ON信号，0时输出OFF信号 |
35 | 保留 | |
36 | 速度/位置控制切换完成 | 模式切换完成后输出有效 |
37~40 | 保留 | |
41 | C_Y1 | 来自PLC卡的C_Y1（P27.00需设置为1） |
42 | C_Y2 | 来自PLC卡的C_Y2（P27.00需设置为1） |
43 | C_HDO | 来自PLC卡的C_HDO（P27.00需设置为1） |
44 | C_RO1 | 来自PLC卡的C_RO1（P27.00需设置为1） |
45 | C_RO2 | 来自PLC卡的C_RO2（P27.00需设置为1） |
46 | C_RO3 | 来自PLC卡的C_RO3（P27.00需设置为1） |
47 | C_RO4 | 来自PLC卡的C_RO4（P27.00需设置为1） |
48~63 | 保留 |
相关参数表：
功能码 | 名称 | 参数详细说明 | 缺省值 |
HDO输出类型选择 | 0：开路集电极高速脉冲输出 1：开路集电极输出 | 0 | |
Y1输出选择 | 0：无效 1：运行中 2：正转运行中 3：反转运行中 4：点动运行中 5：变频器故障 6：频率水平检测FDT1 7：频率水平检测FDT2 8：频率到达 9：零速运行中 10：上限频率到达 11：下限频率到达 12：运行准备就绪 13：预励磁中 14：过载预警 15：欠载预警 16：简易PLC阶段完成 17：简易PLC循环完成 18：设定记数值到达 19：指定记数值到达 20：外部故障有效 21：保留 22：运行时间到达 23：Modbus通讯虚拟端子输出 24：PROFIBUS/CANopen/DeviceNET通讯虚拟端子输出 25：以太网通讯虚拟端子输出 26：直流母线电压建立完成 27：z脉冲输出 28：脉冲叠加中 29：STO动作 30：定位完成 31：主轴回零完成 32：主轴分度完成 33：速度极限中 34：EtherCat/Profinet通讯虚拟端子输出 35：保留 36：速度/位置控制切换完成 37：任意频率到达 38~40：保留 41：来自PLC卡的C_Y1（P27.00需设置为1） 42：来自PLC卡的C_Y2（P27.00需设置为1） 43：来自PLC卡的C_HDO（P27.00需设置为1） 44：来自PLC卡的C_RO1（P27.00需设置为1） 45：来自PLC卡的C_RO2（P27.00需设置为1） 46：来自PLC卡的C_RO3（P27.00需设置为1） 47：来自PLC卡的C_RO4（P27.00需设置为1） 48~63：保留 | 0 | |
HDO输出选择 | 0 | ||
继电器RO1输出选择 | 1 | ||
继电器RO2输出选择 | 5 | ||
输出端子极性选择 | 0x00~0x0F | 0x00 | |
Y开通延时时间 | 0.000~50.000s | 0.000s | |
Y断开延时时间 | 0.000~50.000s | 0.000s | |
HDO开通延时时间 | 0.000~50.000s（仅P06.00=1有效） | 0.000s | |
HDO断开延时时间 | 0.000~50.000s（仅P06.00=1有效） | 0.000s | |
继电器RO1开通延时时间 | 0.000~50.000s | 0.000s | |
继电器RO1断开延时时间 | 0.000~50.000s | 0.000s | |
继电器RO2开通延时时间 | 0.000~50.000s | 0.000s | |
继电器RO2断开延时时间 | 0.000~50.000s | 0.000s | |
最近故障输出端子状态 | 0 | ||
开关量输出端子状态 | 0 |
5.5.12 简易PLC

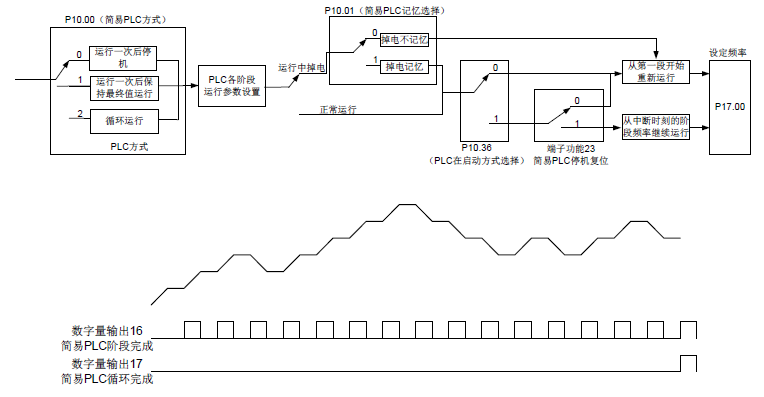

简易PLC功能是一个多段速度发生器，变频器可以根据运行时间自动变换运行频率、方向，以满足工艺要求。以前该功能需要外部PLC来辅助完成，现在依靠变频器本身就可以实现该功能。
本系列变频器可以实现16段速度控制，有4组加减速时间可供选择。
当所设定的PLC完成一个循环（或者是一段）后，可由多功能继电器输出一个ON信号。
相关参数表：
功能码 | 名称 | 参数详细说明 | 缺省值 |
数字量输入功能选择 | 23：简易PLC停机复位 24：简易PLC暂停 25：PID控制暂停 | ||
数字量输出功能选择 | 16：简易PLC阶段到达 17：简易PLC循环到达 | ||
简易PLC方式 | 0：运行一次后停机 1：运行一次后保持最终值运行 2：循环运行 | 0 | |
简易PLC记忆选择 | 0：掉电不记忆 1：掉电记忆 | 0 | |
多段速0 | -100.0~100.0% | 0.0% | |
第0段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速1 | -100.0~100.0% | 0.0% | |
第1段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速2 | -100.0~100.0% | 0.0% | |
第2段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速3 | -100.0~100.0% | 0.0% | |
第3段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速4 | -100.0~100.0% | 0.0% | |
第4段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速5 | -100.0~100.0% | 0.0% | |
第5段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速6 | -100.0~100.0% | 0.0% | |
第6段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速7 | -100.0~100.0% | 0.0% | |
第7段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速8 | -100.0~100.0% | 0.0% | |
第8段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速9 | -100.0~100.0% | 0.0% | |
第9段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速10 | -100.0~100.0% | 0.0% | |
第10段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速11 | -100.0~100.0% | 0.0% | |
第11段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速12 | -100.0~100.0% | 0.0% | |
第12段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速13 | -100.0~100.0% | 0.0% | |
第13段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速14 | -100.0~100.0% | 0.0% | |
第14段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速15 | -100.0~100.0% | 0.0% | |
第15段运行时间 | 0.0~6553.5s（min） | 0.0s | |
简易PLC第0~7段的加减速时间选择 | 0x0000~0XFFFF | 0000 | |
简易PLC第8~15段的加减速时间选择 | 0x0000~0XFFFF | 0000 | |
PLC再启动方式选择 | 0：从第一段开始重新运行 1：从中断时刻的阶段频率继续运行 | 0 | |
设定频率 | 0.00Hz~P00.03（最大输出频率） | 0.00Hz | |
简易PLC当前段数 | 显示简易PLC功能当前多段速段数 | 0 |
5.5.13 多段速运行

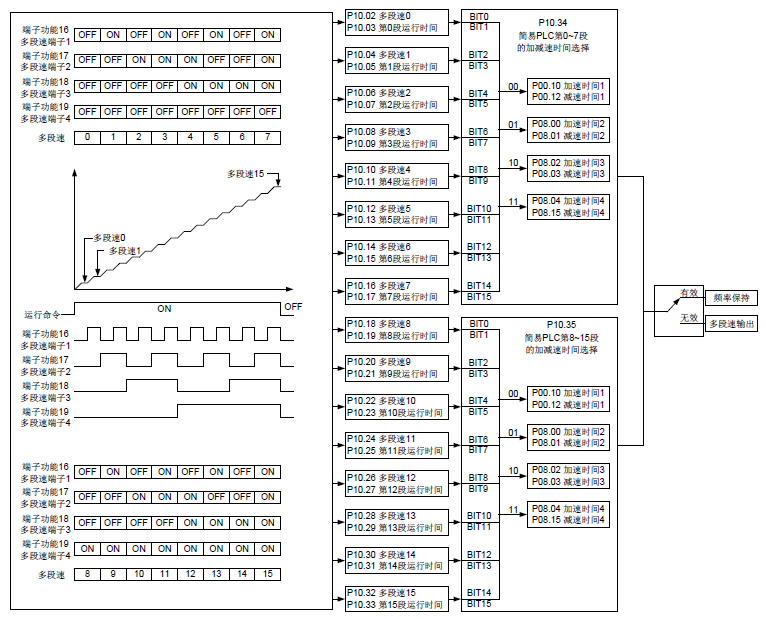

设定用变频器进行多段速度运行时参数。GD350-CCS系列变频器可设定16段速度，由多段速端子1~4的组合编码选择，分别对应多段速度0至多段速度15。
相关参数表：
功能码 | 名称 | 参数详细说明 | 缺省值 |
数字量输入功能选择 | 16：多段速端子1 17：多段速端子2 18：多段速端子3 19：多段速端子4 20：多段速暂停 | ||
多段速0 | -100.0~100.0% | 0.0% | |
第0段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速1 | -100.0~100.0% | 0.0% | |
第1段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速2 | -100.0~100.0% | 0.0% | |
第2段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速3 | -100.0~100.0% | 0.0% | |
第3段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速4 | -100.0~100.0% | 0.0% | |
第4段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速5 | -100.0~100.0% | 0.0% | |
第5段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速6 | -100.0~100.0% | 0.0% | |
第6段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速7 | -100.0~100.0% | 0.0% | |
第7段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速8 | -100.0~100.0% | 0.0% | |
第8段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速9 | -100.0~100.0% | 0.0% | |
第9段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速10 | -100.0~100.0% | 0.0% | |
第10段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速11 | -100.0~100.0% | 0.0% | |
第11段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速12 | -100.0~100.0% | 0.0% | |
第12段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速13 | -100.0~100.0% | 0.0% | |
第13段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速14 | -100.0~100.0% | 0.0% | |
第14段运行时间 | 0.0~6553.5s（min） | 0.0s | |
多段速15 | -100.0~100.0% | 0.0% | |
第15段运行时间 | 0.0~6553.5s（min） | 0.0s | |
简易PLC第0~7段的加减速时间选择 | 0x0000~0XFFFF | 0000 | |
简易PLC第8~15段的加减速时间选择 | 0x0000~0XFFFF | 0000 | |
简易PLC当前段数 | 显示简易PLC功能当前多段速段数 | 0 |
5.5.14 PID控制

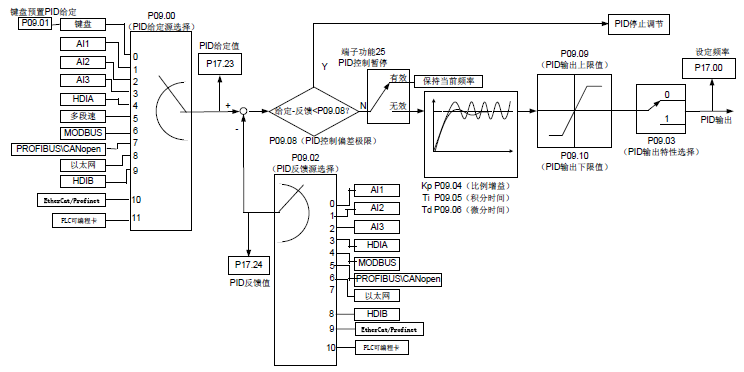

PID控制是用于过程控制的一种常用方法，通过对被控量的反馈信号与目标量信号的差量进行比例、积分、微分运算，来调整变频器的输出频率或输出电压，构成负反馈系统，使被控量稳定在目标量上。适用于流量控制、压力控制及温度控制等过程控制。调整输出频率的基本原理框图如下：
PID控制工作原理简要和调节方法简单介绍：
比例调节（Kp）：当反馈与给定出现偏差时，输出与偏差成比例调节，若偏差恒定，则调节量也恒定。比例调节可以快速响应反馈的变化，但单纯用比例调节无法做到无差控制。比例增益越大，系统的调节速度越快，但若过大会出现振荡。调节方法为先将积分时间设很长，微分时间设为零，单用比例调节使系统运行起来，改变给定量的大小，观察反馈信号和给定量的稳定的偏差（静差），如果静差在给定量改变的方向上（例如增加给定量，系统稳定后反馈量总小于给定量），则继续增加比例增益，反之则减小比例增益，重复上面的过程，直到静差比较小。
积分时间（Ti）：当反馈与给定出现偏差时，输出调节量连续累加，如果偏差持续存在，则调节量持续增加，直到没有偏差。积分调节器可以有效地消除静差。积分调节器过强则会出现反复的超调，使系统一直不稳定，直到产生振荡。由于积分作用过强引起的振荡的特点是：反馈信号在给定量的上下摆动，摆幅逐步增大，直至振荡。积分时间参数的调节一般由大到小调，逐步调节积分时间，观察系统调节的效果，直到系统稳定的速度达到要求。
微分时间（Td）：当反馈与给定的偏差变化时，输出与偏差变化率成比例的调节量，该调节量只与偏差变化的方向和大小有关，而与偏差本身的方向和大小无关。微分调节的作用是在反馈信号发生变化时，根据变化的趋势进行调节，从而抑制反馈信号的变化。微分调节器请谨慎使用，因为微分调节容易放大系统的干扰，尤其是变化频率较高的干扰。
当频率指令选择（P00.06、P00.07）为7或者电压设定通道选择（P04.27）为6时，变频器运行模式为过程PID控制。
5.5.14.1 PID参数设定的一般步骤
1、 确定比例增益P
确定比例增益P时，首先去掉PID的积分项和微分项，一般是令Ti=0、Td=0（具体见PID的参数设定说明），使PID为纯比例调节。输入设定为系统允许的最大值的60%~70%，由0逐渐加大比例增益P，直至系统出现振荡；再反过来，从此时的比例增益P逐渐减小，直至系统振荡消失，记录此时的比例增益P，设定PID的比例增益P为当前值的60%~70%。比例增益P调试完成。
2、 确定积分时间Ti
比例增益P确定后，设定一个较大的积分时间数Ti的初值，然后逐渐减小Ti，直至系统出现振荡，之后在反过来，逐渐加大Ti，直至系统振荡消失。记录此时的Ti，设定PID的积分时间常数Ti为当前值的150%~180%。积分时间常数Ti调试完成。
3、 确定微分时间Td
微分时间Td一般不用设定，为0即可。
若要设定，与确定P和Ti的方法相同，取不振荡时的30%。
4、 系统空载、带载联调，再对PID参数进行微调，直至满足要求。
5.5.14.2 PID微调方法
设定PID控制的参数后，可以用以下的方法进行微调。

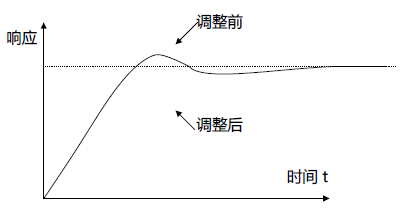

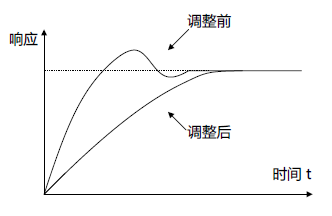

抑制超调：发生超调时，请缩短微分时间（Td），延长积分时间（Ti）。

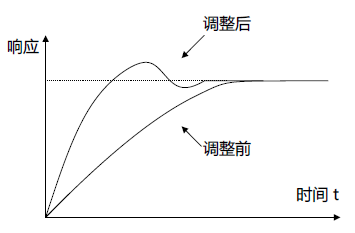

尽快使其达到稳定状态：即使发生超调，但要尽快稳定控制时，请缩短积分时间（Ti），延长微分时间（Td）。

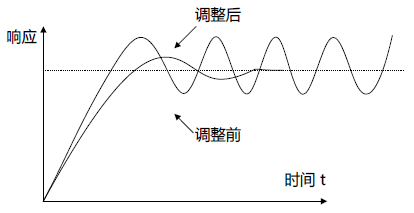

抑制周期较长的振动：如果周期性振动的周期比积分时间（Ti）的设定值还要长时，说明积分动作太强，延长积分时间（Ti）则可抑制振动。
抑制周期较短的振动：振动周期较短，振动周期与微分时间（Td）的设定值几乎相同，说明微分动作太强。如缩短微分时间（Td），则可抑制振动。当将微分时间（Td）设定为0.00（即无微分控制），也无法抑制振动时，请减小比例增益。
相关参数表：
功能码 | 名称 | 参数详细说明 | 缺省值 |
PID给定源选择 | 0：键盘定数字给定（P09.01） 1：模拟通道AI1给定 2：模拟通道AI2给定 3：模拟通道AI3设定 4：高速脉冲HDIA设定 5：多段给定 6：Modbus通讯设定 7：PROFIBUS/CANopen/DevicneNET通讯设定 8：以太网通讯设定 9：高速脉冲HDIB设定 10：EtherCat/Profinet通讯设定 11：可编程扩展卡设定 12：保留 | 0 | |
键盘预置PID给定 | -100.0%~100.0% | 0.0% | |
PID反馈源选择 | 0：模拟通道AI1反馈 1：模拟通道AI2反馈 2：模拟通道AI3反馈 3：高速脉冲HDIA反馈 4：Modbus通讯反馈 5：PROFIBUS/CANopen/DevicneNET通讯设定 6：以太网通讯设定 7：高速脉冲HDIB反馈 8：EtherCat/Profinet通讯设定 9：可编程扩展卡设定 10：保留 | 0 | |
PID输出特性选择 | 0：PID输出为正特性 1：PID输出为负特性 | 0 | |
比例增益（Kp） | 0.00~100.00 | 1.80 | |
积分时间（Ti） | 0.01~10.00s | 0.90s | |
微分时间（Td） | 0.00~10.00s | 0.00s | |
采样周期（T） | 0.000~10.000s | 0.100s | |
PID控制偏差极限 | 0.0~100.0% | 0.0% | |
PID输出上限值 | P09.10~100.0%（最大频率或电压） | 100.0% | |
PID输出下限值 | -100.0%~P09.09（最大频率或电压） | 0.0% | |
反馈断线检测值 | 0.0~100.0% | 0.0% | |
反馈断线检测时间 | 0.0~3600.0s | 1.0s | |
PID调节选择 | 0x0000~0x1111 个位： 0：频率到达上下限继续积分调节 1：频率到达上下限停止积分调节 十位： 0：与主给定方向一致 1：可与主给定方向相反 百位： 0：按照最大频率限幅 1：按照A频率限幅 千位： 0：A+B频率，主给定A频率源缓冲加减速无效 1：A+B频率，主给定A频率源缓冲加减速 有效，加减速由P08.04加速时间4确定 | 0x0001 | |
低频比例增益（Kp） | 0.00~100.00 | 1.00 | |
PID指令加减速时间 | 0.0~1000.0s | 0.0s | |
PID输出滤波时间 | 0.000~10.000s | 0.000s | |
保留 | |||
低频积分时间（Ti） | 0.00~10.00s | 0.90s | |
低频微分时间（Td） | 0.00~10.00s | 0.00s | |
PID参数切换低频点 | 0.00~P09.21 | 5.00Hz | |
PID参数切换高频点 | P09.20~P00.04 | 10.00Hz | |
设定频率 | 0.00Hz~P00.03（最大输出频率） | 0.00Hz | |
PID给定值 | -100.0~100.0% | 0.0% | |
PID反馈值 | -100.0~100.0% | 0.0% |
5.5.15 摆频运行

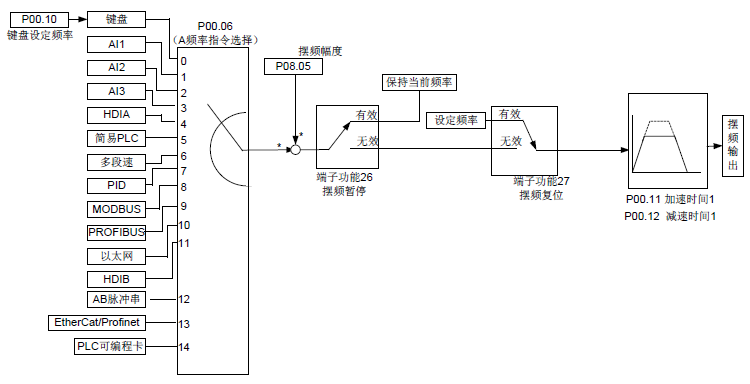

摆频适用于纺织、化纤等行业及需要横动、卷绕功能的场合，其典型工作如图所示：
功能码 | 名称 | 参数详细说明 | 缺省值 |
最大输出频率 | P00.03~400.00Hz | 50.00Hz | |
A频率指令选择 | 0：键盘数字设定 1：模拟量AI1设定 2：模拟量AI2设定 3：模拟量AI3设定 4：高速脉冲HDIA设定 5：简易PLC程序设定 6：多段速运行设定 7：PID控制设定 8：Modbus通讯设定 9：PROFIBUS/CANopen/DeviceNet通讯设定 10：以太网通讯设定 11：高速脉冲HDIB设定 12：AB脉冲串 13：EtherCat/Profinet通讯设定 14：可编程扩展卡 | 0 | |
加速时间1 | 0.0~3600.0s | 机型确定 | |
减速时间1 | 0.0~3600.0s | 机型确定 | |
数字量输入功能选择 | 26：摆频暂停（停在当前频率） 27：摆频复位（回到中心频率） | ||
摆频幅度 | 0.0~100.0%（相对设定频率） | 0.0% | |
突跳频率幅度 | 0.0~50.0%（相对摆频幅度） | 0.0% | |
摆频上升时间 | 0.1~3600.0s | 5.0s | |
摆频下降时间 | 0.1~3600.0s | 5.0s |
