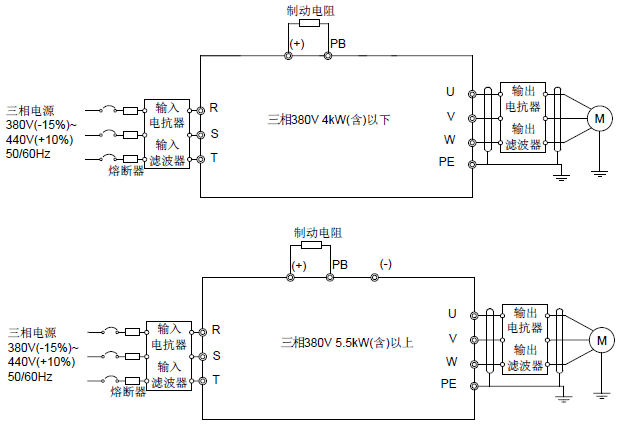

3.2.1 主回路接线图
图 3.3主回路接线图
注意：
1、 熔断器、制动电阻、输入电抗器、输入滤波器、输出电抗器、输出滤波器均为选配件，详情请参见“外围选配件”。
2、 外接制动电阻时，请将端子排上标有PB、(+)的黄色警示标签取下，再接制动电阻线，否则会导致接触不良。
3.2.2 主回路端子示意图

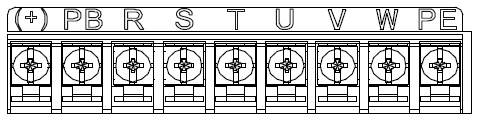

图 3.4三相380V 4kW（含）以下主回路端子示意图

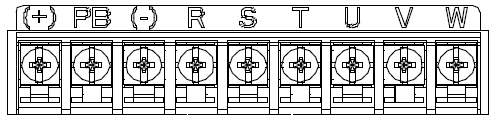

图 3.5三相380V 5.5~22kW主回路端子示意图

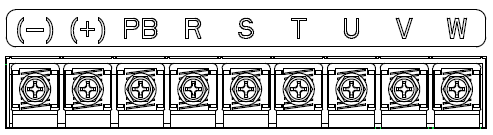

图 3.6三相380V 30~37kW主回路端子示意图
表 3.1主回路端子功能描述
端子标识 | 端子功能描述 |
R、S、T | 三相交流输入端子，与电网连接 |
PB、(+) | 外接能耗制动电阻端子 |
(+)、(-) | 制动单元或直流母线输入端 |
U、V、W | 三相交流输出端子，一般接电机。 |
PE | 安全保护接地端子，每台机器必须接地 |
注意：
1、 禁止使用不对称电机电缆。如果电机电缆中除了导电的屏蔽层之外，还有一根对称接地导体，那么请将接地导体在变频器端和电机端接地。
2、 将电机电缆、输入动力电缆和控制电缆分开走线。
3、 GD系列不能与CH系列共直流母线使用。
4、 共直流母线使用时，变频器功率必须相同，并且同时上电和断电。
5、 共直流母线使用，接线时需考虑变频器输入侧的均流，建议配置均流电抗器。
3.2.3 主回路端子接线过程
1、 将输入动力电缆的接地线与变频器的接地端子（PE）直接相连，将三相输入电缆连接到端子R、S和T，并紧固。
2、 将电机电缆的接地线连接到变频器的接地端子，将电机三相电缆连接到端子U、V和W，并紧固。
3、 将带电缆的制动电阻等选件连接到指定位置。
4、 如条件允许，在变频器外部将所有电缆进行机械固定。
3.2.4 控制回路接线图

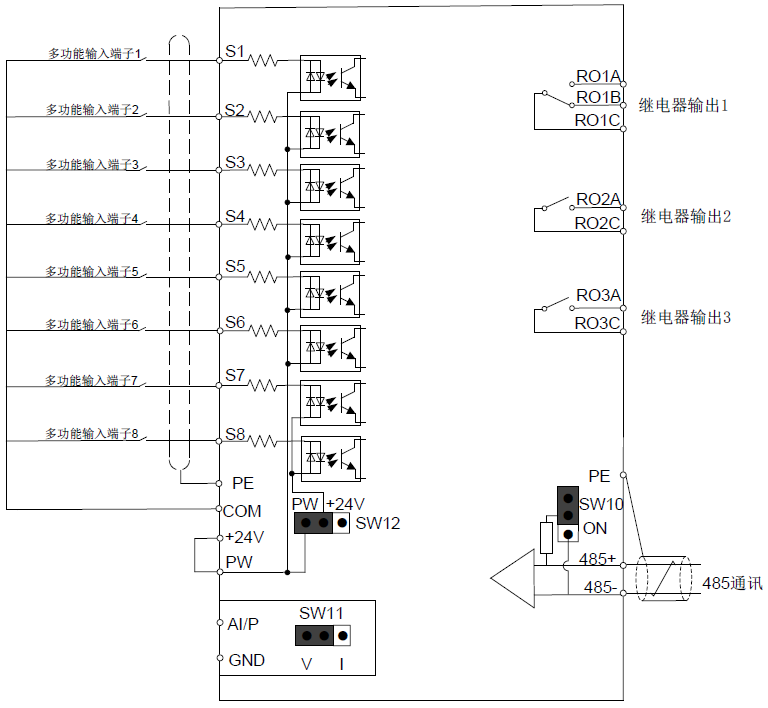

图 3.7 4kW（含）以下控制回路接线图

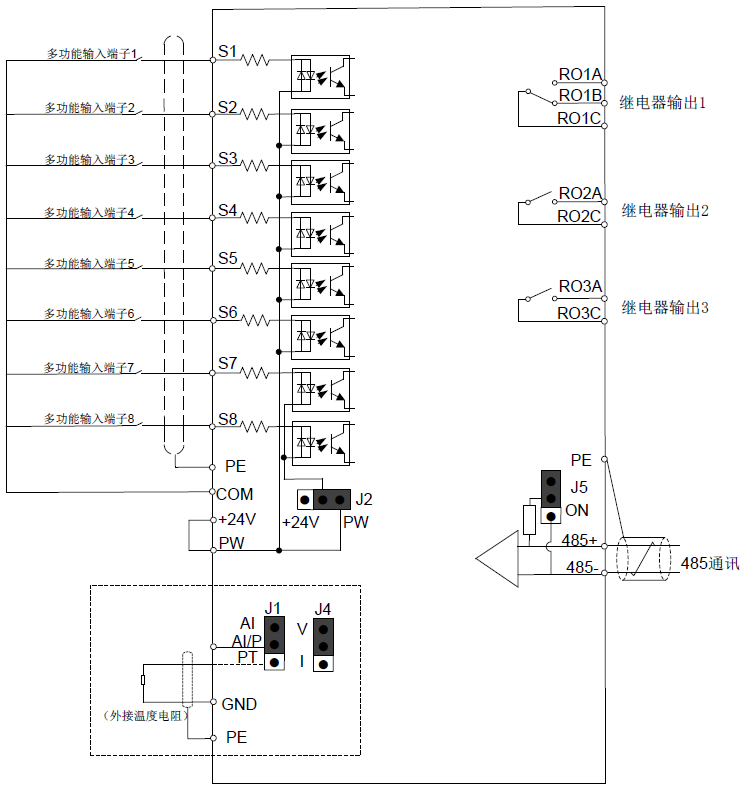

图 3.8 5.5kW~37kW控制回路接线图
3.2.5 控制端子示意图

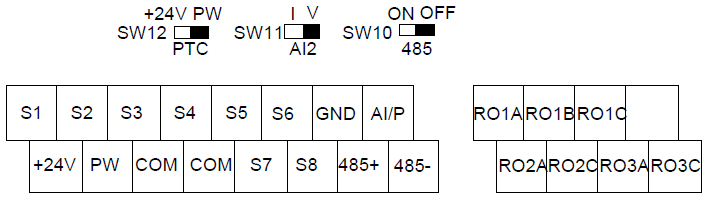

图 3.9 4kW（含）以下控制回路端子示意图

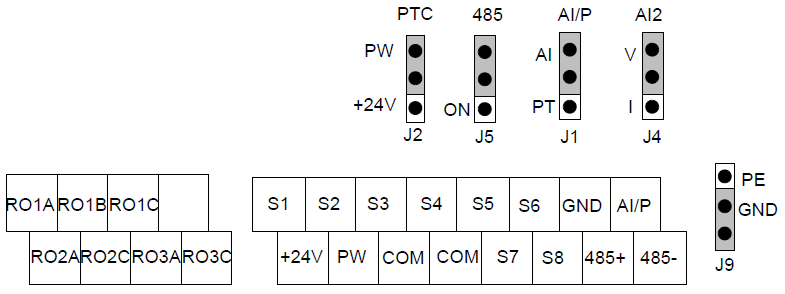

图 3.10 5.5kW~37kW控制回路端子示意图
表 3.2控制端子功能描述
分类 | 端子标识 | 端子功能说明 | 技术规格 |
模拟量信号输入输出 | AI/P | 模拟量输入 | 5.5kW~37kW机型通过跳线帽J1选择模拟量输入AI2或者PT100输入功能，当J1选择AI位置时，端子功能为模拟量输入AI2 4kW（含）以下机型为模拟量输入 1、输入范围：AI2电压电流可选0~10V，0~20mA 2、输入阻抗：电压输入时20kΩ，电流输入时500Ω 3、5.5kW~37kW机型电压或电流输入由跳线J4设定，4kW以下机型电压或电流输入由拨码开关SW11设定 4、分辨率：在10V对应50Hz时，最小分辨率10mV 5、检测精度：1% |
PT100输入 | 5.5kW~37kW机型通过跳线帽J1选择模拟量输入AI2或者PT100输入功能，当J1选择PT位置时，端子功能为PT100输入。 4kW以下机型为模拟量输入，没有PT100输入功能。 1、分辨率1℃ 2、范围-20℃~150℃ 3、检测精度：±3℃ 4、支持掉线保护 | ||
GND | 模拟量参考地 | 模拟量参考地 | |
数字量输入 | S1 | 开关量输入1 | 1、内部阻抗：6.6kΩ 2、支持外部电源(-20%)24~48VDC(+10%)、(-10%)24~48VAC(+10%)电压输入 3、支持内部电源24V 4、该端子为双向输入端子，同时支持NPN和PNP接法 5、最大输入频率：1kHz 6、全部为可编程数字量输入端子，用户可通过功能码设定端子功能 S7、S8具有PTC保护功能，参考PTC接线示意图 |
S2 | 开关量输入2 | ||
S3 | 开关量输入3 | ||
S4 | 开关量输入4 | ||
S5 | 开关量输入5 | ||
S6 | 开关量输入6 | ||
S7 | 开关量输入7 | ||
S8 | 开关量输入8 | ||
COM | 开关量参考地 | ||
通讯 | 485+ | 485通讯 | 485通讯端子，采用Modbus RTU协议，标准485通讯接口请使用双绞线屏蔽线，4kW以下机型通过拨码开关SW10选择接入485通讯的120欧终端匹配电阻；5.5-37kW机型通过跳线J5接入485通讯的120欧终端匹配电阻。 |
485- | |||
继电器输出 | RO1A | 继电器输出1 | RO1继电器输出；RO1A常开，RO1B常闭，RO1C公共端； 触点容量：3A/AC250V，1A/DC30V。 |
RO1B | |||
RO1C | |||
RO2A | 继电器输出2 | RO2继电器输出；RO2A常开，RO2C公共端； 触点容量：7A/AC250V，1A/DC30V。 | |
RO2C | |||
RO3A | 继电器输出3 | RO3继电器输出；RO3A常开，RO3C公共端； 触点容量：3A/AC250V，1A/DC30V。 | |
RO3C |
3.2.6 输入/输出信号连接图
（1）24V直流输入电压型，请利用U型短接片设定NPN模式/PNP模式以及内部/外部电源的选择。出厂时设定为NPN内部模式。
（2）24~48V交流输入电压型，请按照图 3.12的外部电源NPN模式或按照图 3.13的外部电源PNP模式接线。

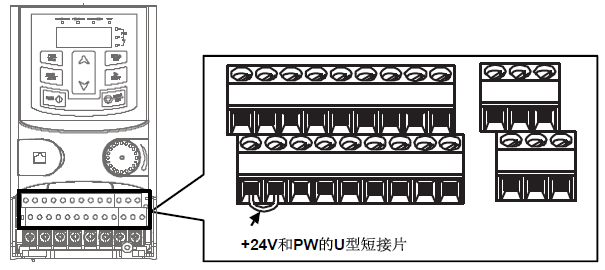

图 3.11 U型短接位置示意图
当输入信号来自NPN晶体管时，请根据使源，如图设定U型短接片。

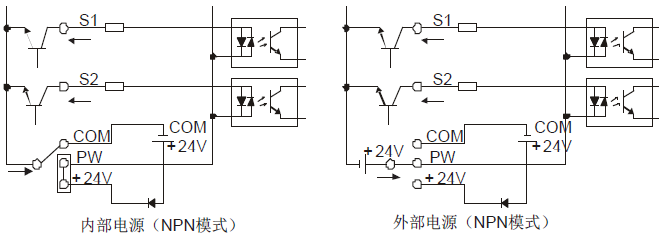

图 3.12 NPN模式示意图
当输入信号来自PNP晶体管时，请根据使用的电源，如图型短接片。

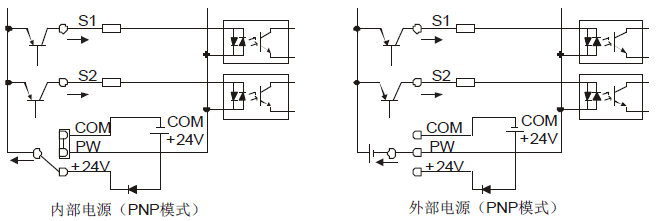

图 3.13 PNP模式示意图

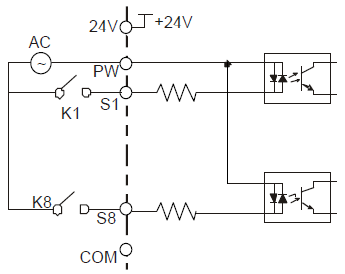

图 3.14 交流信号接法示意图
所有通道都可以接AC信号，电路和其他S参数一致。如图 ，需要把+24V与PW的U型短接线去掉，交流电源的任一侧进入PW，另外一侧作为输入部分的公共端即可。

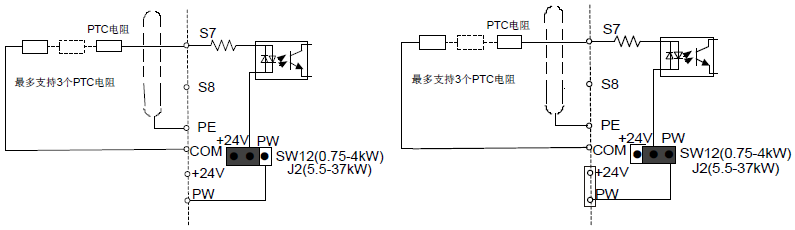

图 3.15 PTC接线示意图
PTC电阻接入S7与COM之间，使用外部与内部跳线的两种方式如上图所示，其选择方式取决于图 3.12、图 3.13、图 3.14的使用方式。P05.07选择71 PTC过温有效信号使能，P27.20可把此信号设为警告或故障信号。
PTC电阻接入S8与COM之间，使用外部与内部跳线的两种方式如上图所示，其选择方式取决于图 3.12、图 3.13、图 3.14的使用方式。P05.08选择71 PTC过温有效信号使能，P27.20可把此信号设为警告或故障信号。S7与S8不能同时使用PTC过温有效信号功能。
PTC的品牌型号参考C.9 PTC推荐选型。
