4.6.1 模拟量给定操作杆应用接线图

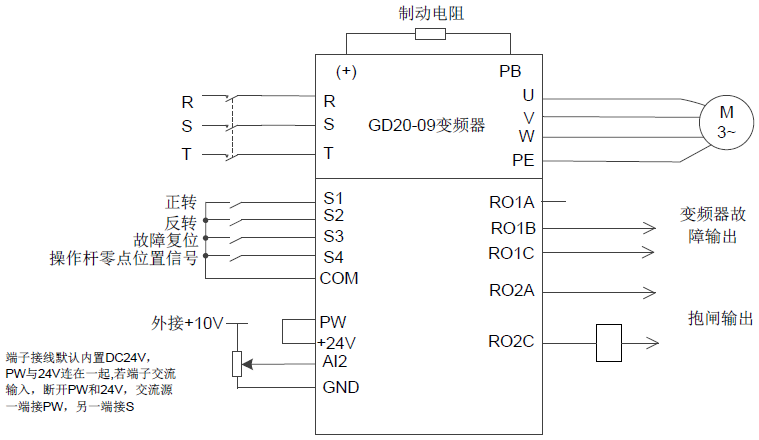

图 4.5模拟量给定操作杆应用接线参考图
注意：按图 4.5接线，如果现场功能端子与上图接线不一致，请按实际接线手动调整输入输出端子功能（操作杆模拟量请选择0~10V）。
4.6.2 模拟量给定操作杆应用调试步骤
1、 检查线路，确保接线准确；
2、 设置P00.18=1恢复出厂值（恢复出厂值默认值为P19.00=1提升开环矢量应用宏参数）；
3、 设置P02组电机参数；
4、 设置需要应用的功能宏后，再按照接线图接线及设置模拟量操作杆应用参数；
5、 开始低速试运行。
4.6.3 模拟量给定操作杆应用参数
功能码 | 功能码名称 | 参数设置 | 备注 |
P00.01 | 运行指令通道 | 1 | 1：端子运行指令通道 |
P00.06 | A频率指令选择 | 2 | 2：模拟量AI2设定（端子） |
P05.03 | S3端子功能选择 | 7 | 7：故障复位 |
P05.04 | S4端子功能选择 | 60 | 60：操作杆零点位置信号 |
P05.37 | AI2下限值 | 0.00V | 0.00V~P05.39 |
P05.38 | AI2下限对应设定 | 0.0% | -100.0%~100.0% |
P05.39 | AI2上限值 | 10.00V | P05.37~10.00V |
P05.40 | AI2上限对应设定 | 100.0% | -100.0%~100.0% |
P05.41 | AI2输入滤波时间 | 0.100s | 0.000s~10.000s |
注意：若S端子使用交流源，按照交流接线方式，设置完应用参数后还需要P27.13=1；部分参数为出厂默认参数，参数表不会列出。
4.6.4 调试过程问题说明
1、 如果只是测试变频器是否正常运行，可将P19.00设置为0：普通模式，来进行测试。
2、 如果在进行空载调试时，请按照调试步骤设置参数，若设置P19.13和P19.16值（P19.27和P19.28）为非零，将P19.13、P19.16（P19.27和P19.28）设置为0，防止没有负载而报转矩验证故障；如果没有外接制动电阻，还需将加减速时间调大，防止停机过快报母线过压故障。
3、 现场调试过程中，如果变频器端子信号上行/下行命令跟负载上升/下降方向不一致时，禁止更改P00.13，应通过调整变频器输出U、V、W任意两相相序。
4、 模拟量给定操作杆应用参数可以满足大部分模拟量操作杆现场应用，一般情况下不需要调节，若个别现场使用异常，可参考功能参数进行微调或联系厂家人员。
