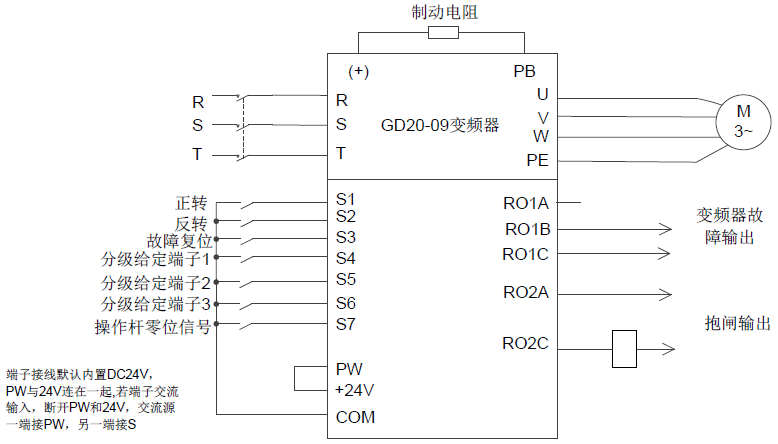

4.7.1 分级给定操作杆接线图




 4.6分级操作杆应用接线参考图

注意:按图 4.6接线,如果现场功能端子与上图接线不一致,请按实际接线手动调整输入输出端子功能。

4.7.2 分级给定操作杆应用调试步骤

1、 检查线路,确保接线准确;

2、 设置P00.18=1恢复出厂值(恢复出厂值默认值为P19.00=1提升开环矢量应用宏参数);

3、 设置P02组电机参数;

4、 设置需要应用的功能宏后,再按照接线图接线及设置分级给定操作杆应用参数;;

5、 开始低速试运行。

4.7.3 分级给定操作杆应用参数

功能码

功能码名称

参数设置

备注

P00.01

运行指令通道

1

1:端子运行指令通道

P00.06

A频率指令选择

13

13:分级多段速给定

P05.03

S3端子功能选择

7

7:故障复位

P05.04

S4端子功能选择

61

61:分级给定端子1

P05.05

S5端子功能选择

62

62:分级给定端子2

P05.06

S6端子功能选择

63

63:分级给定端子3

P05.07

S7端子功能选择

60

60:操作杆零点位置信号

P19.06

分级多段速给定0

10.0%

相对于最大频率P00.03

P19.07

分级多段速给定1

20.0%

相对于最大频率P00.03

P19.08

分级多段速给定2

30.0%

相对于最大频率P00.03

P19.09

分级多段速给定3

50.0%

相对于最大频率P00.03

注意:若S端子使用交流源,按照交流接线方式,设置完应用参数后还需要P27.13=1;部分参数为出厂默认参数,参数表不会列出。

4.7.4 调试过程问题说明

1、 如果只是测试变频器是否正常运行,可将P19.00设置为0:普通模式,来进行测试。

2、 如果在进行空载调试时,请按照调试步骤设置参数,若设置P19.13和P19.16 P19.27和P19.28)为非零,将P19.13、P19.16(P19.27和P19.28)设置为0,防止没有负载而报转矩验证故障;如果没有外接制动电阻,还需将加减速时间调大,防止停机过快报母线过压故障。

3、 现场调试过程中,如果变频器端子信号上行/下行命令跟负载上升/下降方向不一致时,禁止更改P00.13,应通过调整变频器输出U、V、W任意两相相序。

4、 分级给定操作杆应用可以满足大部分分级给定操作杆现场应用,一般情况下不需要调节,若个别现场使用异常,可参考功能参数进行微调或联系厂家人员。
