4.8.1 多段速给定应用接线图

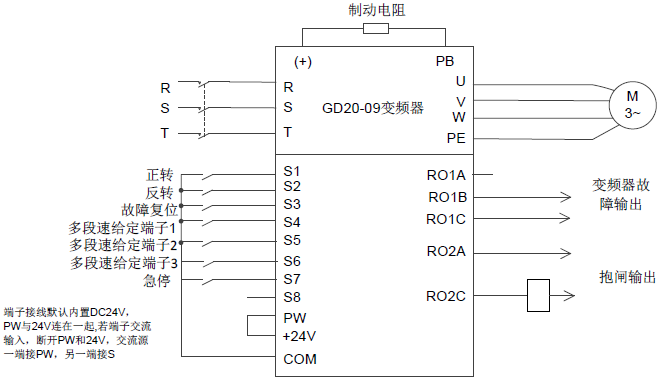

图 4.7多段速给定接线参考图
4.8.2 多段速给定应用调试步骤
1、 检查线路，确保接线准确；
2、 设置P00.18=1恢复出厂值（恢复出厂值默认值为P19.00=1提升开环矢量应用宏参数）；
3、 设置P02组电机参数；
4、 设置需要应用的功能宏后，再按照接线图接线及设置多段速给定应用参数；
5、 开始低速试运行。
4.8.3 多段速给定应用参数
功能码 | 功能码名称 | 参数设置 | 备注 |
P00.01 | 运行指令通道 | 1 | 1：端子运行指令通道 |
P00.06 | A频率指令选择 | 6 | 6：多段速给定 |
P05.03 | S3端子功能选择 | 7 | 7：故障复位 |
P05.04 | S4端子功能选择 | 16 | 16：多段速给定端子1 |
P05.05 | S5端子功能选择 | 17 | 17：多段速给定端子2 |
P05.06 | S6端子功能选择 | 18 | 18：多段速给定端子3 |
P10.02 | 多段速0 | 10.0% | 相对于最大频率P00.03 |
P10.04 | 多段速1 | 20.0% | 相对于最大频率P00.03 |
P10.06 | 多段速2 | 30.0% | 相对于最大频率P00.03 |
P10.08 | 多段速3 | 40.0% | 相对于最大频率P00.03 |
P10.10 | 多段速4 | 50.0% | 相对于最大频率P00.03 |
4.8.4 调试过程问题说明
1、 如果只是测试变频器是否正常运行，可将P19.00设置为0：普通模式，来进行测试。
2、 如果在进行空载调试时，请按照调试步骤设置参数，若设置P19.13和P19.16（P19.27和P19.28）为非零，将P19.13、P19.16（P19.27和P19.28）设置为0，防止没有负载而报转矩验证故障；如果没有外接制动电阻，还需将加减速时间调大，防止停机过快报母线过压故障。
3、 现场调试过程中，如果变频器端子信号上行/下行命令跟负载上升/下降方向不一致时，禁止更改P00.13，应通过调整变频器输出U、V、W任意两相相序。
4、 分级给定操作杆应用可以满足大部分分级给定操作杆现场应用，一般情况下不需要调节，若个别现场使用异常，可参考功能参数进行微调或联系厂家人员。
