4.9.1 电动电位器接线图

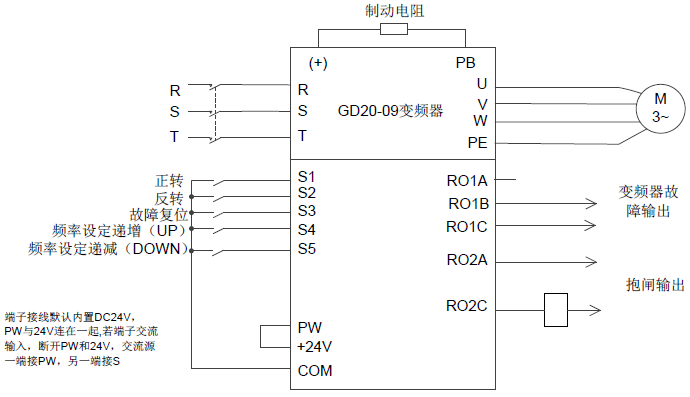

图 4.8电动电位器接线参考图
注意：按图 4.8接线，如果现场功能端子与上图接线不一致，请按实际接线手动调整输入输出端子功能。
4.9.2 电动电位器应用调试步骤
1、 检查线路，确保接线准确；
2、 设置P00.18=1恢复出厂值（恢复出厂值默认值为P19.00=1提升开环矢量应用宏参数）；
3、 设置P02组电机参数；
4、 设置需要应用的功能宏后，再按照接线图接线及设置电动电位器应用参数；
5、 开始低速试运行。
4.9.3 电动电位器应用参数
功能码 | 功能码名称 | 参数设置 | 备注 |
P00.01 | 运行指令通道 | 1 | 1：端子运行指令通道 |
P05.03 | S3端子功能选择 | 7 | 7：故障复位 |
P05.04 | S4端子功能选择 | 10 | 10：频率设定递增（UP） |
P05.05 | S5端子功能选择 | 11 | 11：频率设定递减（DOWN） |
P08.44 | UP/DOWN端子控制设定 | 0x010 | 0x00~0x221 LED个位：频率控制选择 0：UP/DOWN端子设定有效 1：UP/DOWN端子设定无效 LED十位：频率控制选择 0：仅对P00.06=0或P00.07=0设定有效 1：所有频率方式均有效 2：多端速优先时，对多端速无效 LED百位：停机时动作选择 0：设定有效 1：运行中有效，停机后清除 2：运行中有效，收到停机命令后清除 |
注意：若S端子使用交流源，按照交流接线方式，设置完应用参数表中参数后还需要P27.13=1；部分参数为出厂默认参数，参数表不会列出。
4.9.4 调试过程问题说明
1、 如果只是测试变频器是否正常运行，可将P19.00设置为0：普通模式，来进行测试。
2、 如果在进行空载调试时，请按照调试步骤设置参数，若设置P19.13和P19.16 P19.27和P19.28）为非零，将P19.13、P19.16（P19.27和P19.28）设置为0，防止没有负载而报转矩验证故障；如果没有外接制动电阻，还需将加减速时间调大，防止停机过快报母线过压故障。
3、 现场调试过程中，如果变频器端子信号上行/下行命令跟负载上升/下降方向不一致时，禁止更改P00.13，应通过调整变频器输出U、V、W任意两相相序。
4、 电动电位器应用参数表可以满足大部分电动电位器现场应用，一般情况下不需要调节，若个别现场使用异常，可参考功能参数进行微调或联系厂家人员。
