P04.00

电机1V/F

曲线设定

该组功能码定义了Goodrive300系列电机1 的V/F 曲线，以满足不同的负载特性需求。

0：直线V/F曲线；适用于恒转矩负载

1：多点V/F曲线

2：1.3次幂降转矩V/F曲线

3：1.7次幂降转矩V/F曲线

4：2.0次幂降转矩V/F曲线

曲线2~4适用于风机水泵类变转矩负载，用户可根据负载特性调整，以达到最佳的节能效果。

5：自定义V/F（V/F分离）；在这种模式下，V与f分离，可以通过P00.06设定的频率给定通道来调节f，改变曲线特性，也可以通过P04.27设定的电压给定通道来调节V，改变曲线特性。

注意：下图中的V_b对应为电机额定电压、f_b对应为电机额定频率。

0

◎

P04.01

电机1

转矩提升

为了补偿低频转矩特性，可对输出电压作一些提升补偿。P04.01是相对最大输出电压V_b而言的。

P04.02定义手动转矩提升的截止频率相对电机额定频率f_b的百分比，转矩提升可以改善V/F的低频转矩特性。

应根据负载大小适当选择转矩提升量，负载大可以增大提升，但提升值不应设置过大，转矩提升过大时，电机将过励磁运行，变频器输出电流增大，电机发热加大，效率降低。

当转矩提升设置为0.0%时，变频器为自动转矩提升。

转矩提升截止点：在此频率点之下，转矩提升有效，超过此设定频率，转矩提升失效。

 P04.01的设定范围：0.0%：（自动）0.1%~10.0%

P04.02的设定范围：0.0%~50.0%

0.0%

○

P04.02

电机1

转矩提升截止

20.0%

○

P04.03

电机1V/F

频率点1

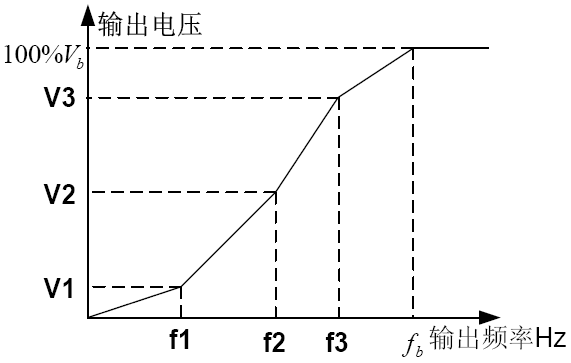

当P04.00 =1（多点V/F曲线）时，用户可通过P04.03~

P04.08设置V//F曲线。

V/F曲线通常根据电机的负载特性来设定。

注意：V1＜V2＜V3，

f1＜f2＜f3。低频电压设定过高可能会造成电机过热甚至烧毁，变频器可能会过流失速或过电流保护。

P04.03的设定范围：0.00Hz~P04.05

P04.04的设定范围：

0.0%~110.0%（电机1额定电压）

P04.05的设定范围：P04.03~P04.07

P04.06的设定范围：

0.0%~110.0%（电机1额定电压）

P04.07的设定范围：P04.05~P02.02（电机1额定频率）或P04.05~   P02.16（电机1额定频率）

P04.08的设定范围：

0.0%~110.0%（电机1额定电压）

0.00Hz

○

P04.04

电机1V/F

电压点1

00.0%

○

P04.05

电机1V/F

频率点2

00.00Hz

○

P04.06

电机1V/F

电压点2

00.0%

○

P04.07

电机1V/F

频率点3

00.00Hz

○

P04.08

电机1V/F

电压点3

00.0%

○

P04.09

电机1V/F

转差补偿增益

用于补偿空间电压矢量控制模式时负载变化所产生的电机转速变化，以提高电机机械特性的硬度。应计算电机的额定转差频率。

△f=f_b-n*p/60

其中：f_b为电机额定频率，对应功能码P02.02；n为电机额定转速，对应功能码P02.03；p为电机极对数。100.0%对应电机的额定转差频率△f。

设定范围：0.0~200.0%

100.0%

○

P04.10

电机1低频

抑制振荡因子

空间电压矢量控制模式下，电机特别是大功率电机，容易在某些频率出现电流震荡，轻者电机不能稳定运行，重者会导致变频器过流。可适量调节本参数，消除该现象。

P04.10设定范围：0~100

P04.11设定范围：0~100

P04.12设定范围：0.00Hz~P00.03（最大输出频率）

10

○

P04.11

电机1高频

抑制振荡因子

10

○

P04.12

电机1抑制

振荡分界点

30.00 Hz

○

P04.13

电机2V/F

曲线设定

该组功能码定义了Goodrive300系列 电机2 的V/F 设定方式，以满足不同的负载特性需求。具体功能码的说明参见P04.00~P04.12。

注意：P04 组包含两套电机的V/F 参数，这两套V/F 参数可以同时显示，但是只对当前选择电机有效。电机选择可以通过功能码P08.31定义的通道来进行选择；或者端子功能35“电机1 和2 切换”来确定。

0

◎

P04.14

电机2

转矩提升

0.0%

○

P04.15

电机2转矩

提升截止

20.0%

○

P04.16

电机2V/F

频率点1

0.00Hz

○

P04.17

电机2V/F

电压点1

00.0%

○

P04.18

电机2V/F

频率点2

00.00Hz

○

P04.19

电机2V/F

电压点2

00.0%

○

P04.20

电机2V/F

频率点3

00.00Hz

○

P04.21

电机2V/F

电压点3

00.0%

○

P04.22

电机2V/F

转差补偿增益

100.0%

○

P04.23

电机2低频

抑制振荡因子

空间电压矢量控制模式下，电机特别是大功率电机，容易在某些频率出现电流震荡，轻者电机不能稳定运行，重者会导致变频器过流。可适量调节本参数，消除该现象。

P04.23设定范围：0~100

P04.24设定范围：0~100

P04.25设定范围：0.00Hz~P00.03（最大输出频率）

10

○

P04.24

电机2高频

抑制振荡因子

10

○

P04.25

电机2抑制

振荡分界点

30.00 Hz

○

P04.26

节能运行选择

0：不动作

1：自动节能运行

电机在轻载状态下，自动调节输出电压，以达到节能的目的。

0

◎

P04.27

电压

设定通道选择

选择V/F曲线分离时，输出电压设定的通道。

0：键盘设定电压；输出电压由P04.28决定。

1：AI1设定电压

2：AI2设定电压

3：AI3设定电压

4：HDI设定电压

5：多段设定电压

6：PID设定电压

7：Modbus通讯设定电压

8：PROFIBUS\

CANopen通讯设定电压

9：以太网通讯设定电压

10：保留

注意：100%对应电机额定电压。

0

○

P04.28

键盘

设定电压值

当电压设定通道选择为“键盘设定”时，该功能码值为电压数字设定值。

设定范围：0.0%~100.0%

100.0%

○

P04.29

电压增加时间

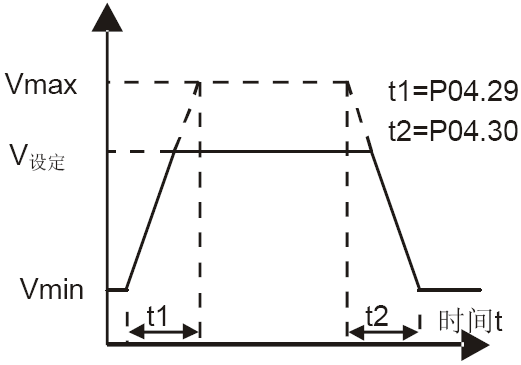

电压增加时间指变频器从输出最小电压加速到输出最大电压所需时间。

电压减少时间指变频器从输出最大电压减速到输出最小电压所需时间。

设定范围：0.0~3600.0s

5.0s

○

P04.30

电压减少时间

5.0s

○

P04.31

输出最大电压

设定输出电压的上下限值。

P04.31的设定范围：P04.32~100.0%（电机额定电压）

P04.32的设定范围：0.0%~P04.31

100.0%

◎

P04.32

输出最小电压

0.0%

◎

P04.33

恒功区

弱磁系数

弱磁时，用于空间电压矢量模式下调节，变频器的输出电压。

注意：恒转矩模式下无效。

P04.33的设定范围：1.00~1.30

1.00

○
