功能码 | 名称 | 参数详细说明 | 缺省值 | 更改 | |
P12.00 | 电机2类型 | 0:异步电机 1:同步电机 注意:可以通过P08.31设定的电机1和电机2的切换通道来切换当前电机。 | 0 | ◎ | |
P12.01 | 异步电机2 额定功率 | 0.1~ 3000.0kW | 设置被控异步电机的参数。 为了保证控制性能,请务必按照异步电机的铭牌参数正确设置P12.01~P12.05的值。 Goodrive300变频器提供参数自学习功能。准确的参数自学习来源于电机铭牌参数的正确设置。 为了保证控制性能,请按变频器标准适配电机进行电机配置,若电机功率与标准适配电机差距过大,变频器的控制性能将明显下降。 注意:重新设置电机额定功率(P12.01),可以初始化P12.02~P12.05电机参数。 | 机型确定 | ◎ |
P12.02 | 异步电机2 额定频率 | 0.01Hz~P00.03 (最大输出频率) | 50.00Hz | ◎ | |
P12.03 | 异步电机2 额定转速 | 1~ 36000 rpm | 机型确定 | ◎ | |
P12.04 | 异步电机2 额定电压 | 0~ 1200V | 机型确定 | ◎ | |
P12.05 | 异步电机2 额定电流 | 0.8~ 6000.0A | 机型确定 | ◎ | |
P12.06 | 异步电机2 定子电阻 | 0.001~ 65.535Ω | 电机参数自学习正常结束后,P12.06~P12.10的设定值自动更新。 这些参数是高性能矢量控制的基准参数,对控制的性能有着直接的影响。 注意:用户不要随意更改该组参数。 | 机型确定 | ○ |
P12.07 | 异步电机2 转子电阻 | 0.001~ 65.535Ω | 机型确定 | ○ | |
P12.08 | 异步电机2 漏感 | 0.1~ 6553.5 mH | 机型确定 | ○ | |
P12.09 | 异步电机2 互感 | 0.1~ 6553.5 mH | 机型确定 | ○ | |
P12.10 | 异步电机2 空载电流 | 0.1~ 6553.5A | 机型确定 | ○ | |
P12.11 | 异步电机2铁芯磁饱和系数1 | 0.0~100.0% | 80.0% | ○ | |
P12.12 | 异步电机2铁芯磁饱和系数2 | 0.0~100.0% | 68.0% | ○ | |
P12.13 | 异步电机2铁芯磁饱和系数3 | 0.0~100.0% | 57.0% | ○ | |
P12.14 | 异步电机2铁芯磁饱和系数4 | 0.0~100.0% | 40.0% | ○ | |
P12.15 | 同步电机2额定功率 | 0.1~ 3000.0kW | 设置被控同步电机的参数。 为了保证控制性能,请务必按照异步电机的铭牌参数正确设置P12.15~P12.19的值。 Goodrive300变频器提供参数自学习功能。准确的参数自学习来源于电机铭牌参数的正确设置。 为了保证控制性能,请按变频器标准适配电机进行电机配置,若电机功率与标准适配电机差距过大,变频器的控制性能将明显下降。 注意:重新设置电机额定功率(P12.15),可以初始化P12.16~P12.19电机参数。 | 机型确定 | ◎ |
P12.16 | 同步电机2 额定频率 | 0.01Hz~ P00.03 (最大输出频率) | 50.00Hz | ◎ | |
P12.17 | 同步电机2 极对数 | 1~50 | 2 | ◎ | |
P12.18 | 同步电机2 额定电压 | 0~1200V | 机型确定 | ◎ | |
P12.19 | 同步电机2 额定电流 | 0.8~ 6000.0A | 机型确定 | ◎ | |
P12.20 | 同步电机2 定子电阻 | 0.001~ 65.535Ω | 电机参数自学习正常结束后,P12.20~P12.22的设定值自动更新。这些参数是高性能矢量控制的基准参数,对控制性能有着直接的影响。 当P00.15=1(旋转自学习)时,P12.23的设定值可以通过自学习自动更新,此时不需要更改P12.23的值;当P00.15=2(静止自学习)时,P12.23的设定值不能通过自学习更新,请计算P12.23的值并手动更新。 注意:用户不要随意更改该组参数。 | 机型确定 | ○ |
P12.21 | 同步电机2 直轴电感 | 0.01~ 655.35 mH | 机型确定 | ○ | |
P12.22 | 同步电机2 交轴电感 | 0.01~ 655.35 mH | 机型确定 | ○ | |
P12.23 | 同步电机2 反电动势常数 | P00.15=2(静止自学习)时,P12.23的设定值不能通过自学习更新,请按照下列方法计算。 反电动势常数的大小可以由电机铭牌上的参数计算而得出,计算方法有三种。 1. 如果铭牌标注反电动势系数Ke,计算如下: E=(Ke*nN*2π)/60 2. 如果铭牌标注反电动势E’(V/1000r/min),计算如下: E=E’*nN/1000 3.如果铭牌没有标注以上两个参数,计算如下: E=P/√3*I 以上公式nN额定转速,P额定功率,I额定电流。 设定范围:0~10000 | 300 | ○ | |
P12.24 | 同步电机2 初始磁极位置 | 0~FFFFH(保留) | 0x0000 | ● | |
P12.25 | 同步电机2 辨识电流 | 0%~50%(电机额定电流)(保留) | 10% | ● | |
P12.26 | 电机2过载 保护选择 | 0:不保护 1:普通电机(带低速补偿) 2:变频电机(不带低速补偿) | 2 | ◎ | |

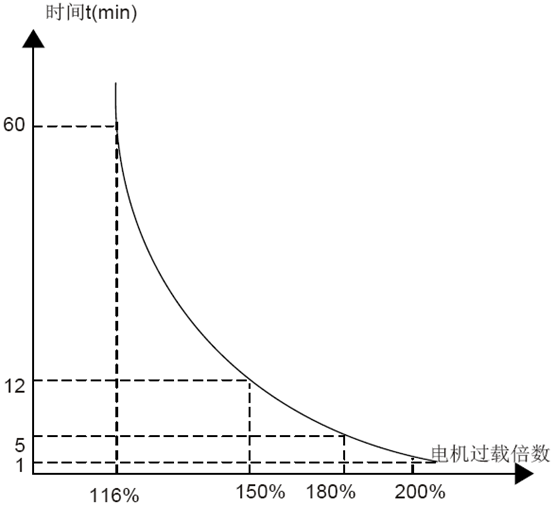

P12.27 | 电机2过载 保护系数 | 电机过载倍数M = Iout/(In*K) In为电机额定电流,Iout是变频器输出电流, K为电机过载保护系数。 K越小,M值越大,越容易保护。 当M=116%,电机过载1小时保护;当M=150%时,电机过载12分钟保护;当M=180%时,电机过载5分钟保护;当M=200%时,电机过载60秒保护,M≥400%立即保护。 设定范围:20.0%~120.0% | 100.0% | ○ | |
P12.28 | 电机2功率显示校正系数 | 可通过该功能码对电机2的功率显示值进行调整。仅对电机2的功率显示值有影响,对变频器的控制性能无影响。 设定范围:0.00~3.00 | 1.00 | ○ | |
P12.29 | 电机2参数 显示选择 | 0:按照电机类型显示;在此模式下,只显示和当前电机类型相关的参数,便于用户操作。 1:全部显示;在此模式下,显示所有的参数。 | 0 | ○ |
