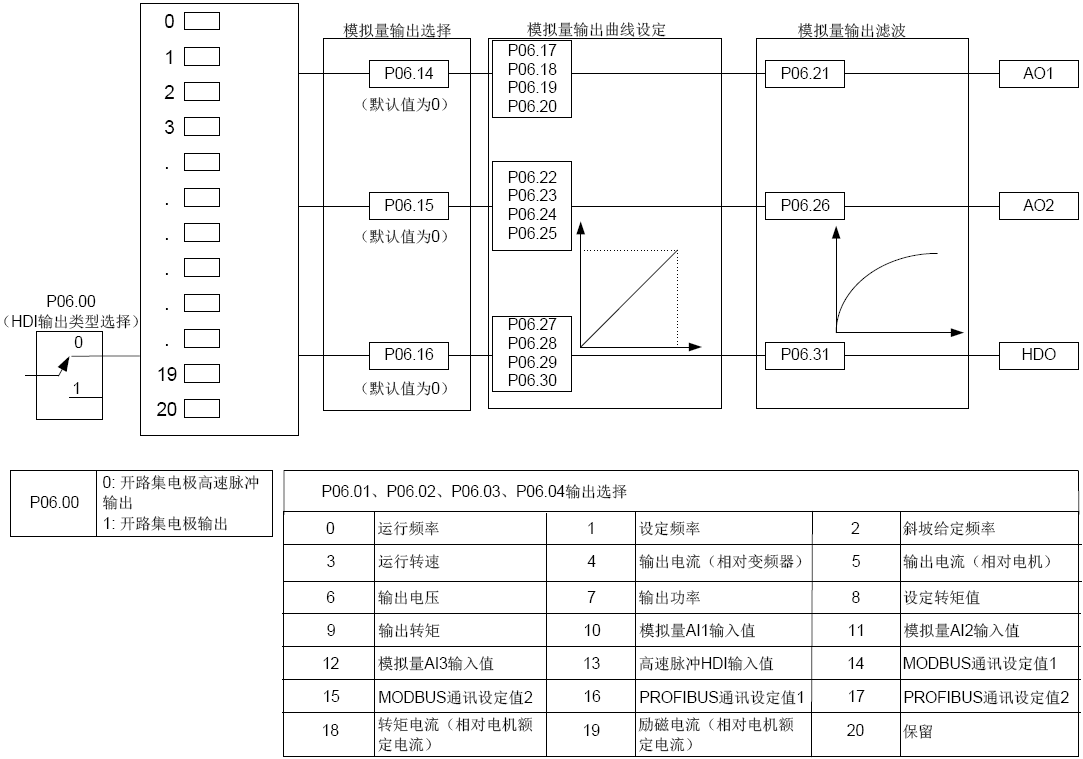

Goodrive300系列标配2个模拟量输出端子(0~10V/0~20mA)和1个高速脉冲输出端子。模拟输出信号可以单独滤波,并可以通过设置最大、最小值及其对应输出的百分比来调节比例关系。模拟输出信号可以按一定的比例输出电机速度、输出频率、输出电流、电机转矩和电机功率等。
输出说明:
功能 | 说明 | |
0 | 运行频率 | 0~最大输出频率 |
1 | 设定频率 | 0~最大输出频率 |
2 | 斜坡给定频率 | 0~最大输出频率 |
3 | 运行转速 | 0~2倍电机额定同步转速 |
4 | 输出电流(相对变频器) | 0~2倍变频器额定电流 |
5 | 输出电流(相对电机) | 0~2倍电机额定电流 |
6 | 输出电压 | 0~1.5倍变频器额定电压 |
7 | 输出功率 | 0~2倍额定功率 |
8 | 设定转矩值 | 0~2倍电机额定电流 |
9 | 输出转矩 | 0~2倍电机额定电流 |
10 | 模拟AI1输入值 | 0~10V/0~20mA |
11 | 模拟AI2输入值 | 0~10V/0~20mA |
12 | 模拟AI3输入值 | -10V~10V |
13 | 高速脉冲HDI输入值 | 0.00~50.00kHz |
14 | Modbus通讯设定值1 | -1000~1000,1000对应100.0% |
15 | Modbus通讯设定值2 | -1000~1000,1000对应100.0% |
16 | PROFIBUS/ CANopen 通讯设定值1 | -1000~1000,1000对应100.0% |
17 | PROFIBUS/CANopen 通讯设定值2 | -1000~1000,1000对应100.0% |
18 | 以太网通讯设定值1 | -1000~1000,1000对应100.0% |
19 | 以太网通讯设定值2 | -1000~1000,1000对应100.0% |
20 ~21 | 保留 | |
22 | 转矩电流(相对电机额定电流) | 0~2倍电机额定电流 |
23 | 斜坡给定频率(有符号) | 0~最大输出频率 |
24~30 | 保留 |
相关参数表:
功能码 | 名称 | 参数详细说明 | 缺省值 | |
P06.00 | HDO输出类型选择 | 0:开路集电极高速脉冲输出 1:开路集电极输出 | 0 | |
P06.14 | AO1输出选择 | 0:运行频率 1:设定频率 2:斜坡给定频率 3:运行转速(相对于2倍电机同步转速) 4:输出电流(相对于2倍变频器额定电流) 5:输出电流(相对于2倍电机额定电流) 6:输出电压(相对于1.5倍变频器额定电压) 7:输出功率(相对于2倍电机额定功率) 8:设定转矩值(相对于2倍电机额定转矩) 9:输出转矩(相对于2倍电机额定转矩) 10:模拟AI1输入值 11:模拟AI2输入值 12:模拟AI3输入值 13:高速脉冲HDI输入值 14:Modbus通讯设定值1 15:Modbus通讯设定值2 16:PROFIBUS/ CANopen通讯设定值1 17:PROFIBUS/ CANopen通讯设定值2 18:以太网通讯设定值1 19:以太网通讯设定值2 20~21:保留 22:转矩电流(相对于3倍电机额定电流) 23:斜坡给定频率(有符号) 24~30:保留 | 0 | |
P06.15 | AO2输出选择 | 0 | ||
P06.16 | HDO高速脉冲输出选择 | 0 | ||
P06.17 | AO1输出下限 | -100.0%~P06.19 | 0.0% | |
P06.18 | 下限对应AO1输出 | 0.00V~10.00V | 0.00V | |
P06.19 | AO1输出上限 | P06.17~100.0% | 100.0% | |
P06.20 | 上限对应AO1输出 | 0.00V~10.00V | 10.00V | |
P06.21 | AO1输出滤波时间 | 0.000s~10.000s | 0.000s | |
P06.22 | AO2输出下限 | -100.0%~P06.24 | 0.0% | |
P06.23 | 下限对应AO2输出 | 0.00V~10.00V | 0.00V | |
P06.24 | AO2输出上限 | P06.22~100.0% | 100.0% | |
P06.25 | 上限对应AO2输出 | 0.00V~10.00V | 10.00V | |
P06.26 | AO2输出滤波时间 | 0.000s~10.000s | 0.000s | |
P06.27 | HDO输出下限 | -100.0%~P06.29 | 0.0% | |
P06.28 | 下限对应HDO输出 | 0.00~50.00kHz | 0.0kHz | |
P06.29 | HDO输出上限 | P06.27~100.0% | 100.0% | |
P06.30 | 上限对应HDO输出 | 0.00~50.00kHz | 50.00kHz | |
P06.31 | HDO输出滤波时间 | 0.000s~10.000s | 0.000s |
