功能码 | 名称 | 参数详细说明 | 缺省值 | 更改 |
P01.00 | 起动运行方式 | 0:直接起动 1:先直流制动再起动 2:转速追踪再起动1 3:转速追踪再起动2 | 0 | ◎ |
P01.01 | 直接起动开始频率 | 直接起动开始频率是指变频器起动时的初始频率。详细请参见功能码P01.02(起动频率保持时间)。 设定范围: 0.00~50.00Hz | 0.50Hz | ◎ |
P01.02 | 起动频率保持时间 | 设定合适的起动开始频率,可以增加起动时的转矩。在起动频率保持时间内,变频器输出频率为起动频率,然后再从起动频率运行到目标频率,若目标频率(频率指令)小于起动频率,变频器将不运行,处于待机状态。起动频率值不受下限频率限制。 设定范围: 0.0~50.0s | 0.0s | ◎ |
P01.03 | 起动前制动电流 | 变频器起动时先按设定的起动前直流制动电流进行直流制动,经过设定的起动前直流制动时间后再开始加速运行。若设定直流制动时间为0,则直流制动无效。 直流制动电流越大,制动力越大。起动前直流制动电流是指相对变频器额定电流的百分比。 P01.03设定范围: 0.0~100.0% P01.04设定范围: 0.00~50.00s | 0.0% | ◎ |
P01.04 | 起动前制动时间 | 0.00s | ◎ | |
P01.05 | 加减速方式选择 | 起动和运行过程中频率变化方式选择。 0:直线型;输出频率按照直线递增或递减。 1:S曲线型;输出频率按照S曲线递增或递减。 S曲线一般用于对起动、停机过程要求比较平缓的场所,如电梯、输送带等。 注:选择1时,需要配合设置P01.06、P01.07、 P01.27、P01.28功能码。 | 0 | ◎ |

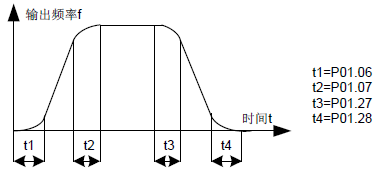

P01.06 | 加速过程S曲线 开始段时间 | S曲线的曲率由加速范围、加减速时间共同决定。 设定范围:0.0~50.0s | 0.1s | ◎ |
P01.07 | 加速过程S曲线 结束段时间 | 0.1s | ◎ | |
P01.08 | 停机方式选择 | 0:减速停车;停机命令有效后,变频器按照减速方式及定义的减速时间降低输出频率,频率降为停止速度(P01.15)后停机。 1:自由停车;停机命令有效后,变频器立即终止输出。负载按照机械惯性自由停车。 | 0 | ○ |
P01.09 | 停机制动开始频率 | 停机直流制动开始频率:减速停机过程中,当到达该频率时,开始停机直流制动。 消磁时间(停机制动等待时间):在停机直流制动开始之前,变频器封锁输出,经过该延时后再开始直流制动。用于防止在速度较高时开始直流制动引起的过流故障。 停机直流制动电流:指所加的直流制动量。电流越大,直流制动效果越强。 停机直流制动时间:直流制动量所持续的时间。时间为0,直流制动无效,变频器按所定的减速时间停车。 P01.09设定范围:0.00Hz~P00.03 (最大输出频率) P01.10设定范围: 0.00~30.00s P01.11设定范围: 0.0~100.0% P01.12设定范围: 0.0~50.0s | 0.00Hz | ○ |
P01.10 | 消磁时间 | 0.00s | ○ | |
P01.11 | 停机直流制动电流 | 0.0% | ○ | |
P01.12 | 停机直流制动时间 | 0.00s | ○ | |

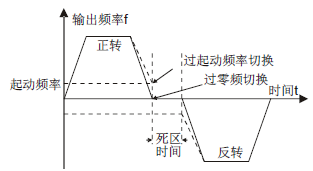

P01.13 | 正反转死区时间 | 设定变频器正反转过渡过程中,在P01.14所设定点的过渡时间。如图所示: 设定范围: 0.0~3600.0s | 0.0s | ○ |
P01.14 | 正反转切换模式 | 0:过零频切换 1:过起动频率切换 2:经停机速度并延时再切换 | 0 | ◎ |
P01.15 | 停止速度 | 0.00~100.00Hz | 0.50Hz | ◎ |
P01.16 | 停止速度检出方式 | 0:速度设定值(空间电压矢量控制模式下只有这一种检测方式) 1:速度检测值 | 0 | ◎ |
P01.17 | 停止速度检出时间 | 0.00~100.00s | 0.50s | ◎ |
P01.18 | 上电端子运行保护选择 | 在运行指令通道为端子控制时,变频器上电过程中,系统会自动检测运行端子的状态。 0:上电时端子运行命令无效。即使在上电的过程中,检测到运行命令端子有效,变频器也不会运行,系统处于运行保护状态,直到撤消该运行命令端子,然后再使能该端子,变频器才会运行。 1:上电时端子运行命令有效。即变频器在上电的过程中,如果检测到运行命令端子有效,等待初始化完成以后,系统会自动起动变频器。 注意:用户一定要慎重选择该功能,否则可能会造成严重的后果。 | 0 | ○ |
P01.19 | 运行频率低于频率下限动作(频率下限大于0有效) | 该功能码设定当设定频率低于下限频率时变频器的运行状态。 0:以频率下限运行 1:停机 2:休眠待机 当设定频率低于下限频率时,变频器自由停车;当设定频率再次大于下限频率时,并且持续时间超过P01.20所设的“休眠恢复延时时间”,变频器自动恢复运行状态。 | 0 | ◎ |

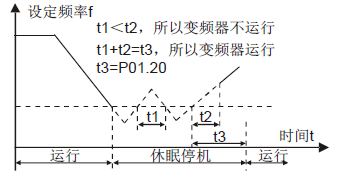

P01.20 | 休眠恢复延时时间 | 该功能码是确定休眠待机延迟的时间。当变频器的运行频率小于下限频率时,变频器休眠待机。 变频器的设定频率再次大于下限频率时,并且持续P01.20所设“休眠恢复延时时间”,变频器自动运行。 设定范围: 0.0~3600.0s(对应P01.19为2有效) | 0.0s | ○ |
P01.21 | 停电再起动选择 | 本功能实现变频器掉电后,再上电时,变频器是否自动开始运行。 0:禁止再起动 1:允许再起动;即停电后再上电时,若满足起动条件则变频器等待P01.22定义的时间后,自动运行。 | 0 | ○ |
P01.22 | 停电再起动等待时间 | 本功能实现变频器掉电后,再上电时,变频器自动运行前的等待时间。 设定范围: 0.0~3600.0s(对应P01.21为1有效) | 1.0s | ○ |
P01.23 | 起动延时时间 | 本功能实现变频器运行命令给定后,变频器处于待机状态,经过P01.23延时时间后再启动运行输出,可实现松闸功能。 设定范围: 0.0~600.0s | 0.0s | ○ |
P01.24 | 停止速度延迟时间 | 0.0~600.0s | 0.0s | ○ |
P01.25 | 开环0Hz输出选择 | 0:无电压输出 1:有电压输出 2:按停机直流制动电流输出 | 0 | ○ |
P01.26 | 紧急停止减速时间 | 0.0~60.0s | 2.0s | ○ |
P01.27 | 减速过程S曲线 开始段时间 | 0.0~50.0s | 0.1s | ◎ |
P01.28 | 减速过程S曲线 结束段时间 | 0.0~50.0s | 0.1s | ◎ |
P01.29 | 短路制动电流 | 当变频器在启动时,启动方式为直接频率启动(P01.00=0)时,设置P01.30为非零值,进入短路制动。 当变频器在停机时,当运行频率小于停机制动开始频率(P01.09)时,设置P01.31为非零值,进入停机短路制动。再以P01.12所设的时间进行直流制动。(参见P01.09~P01.12的说明) P01.29设定范围: 0.0~150.0%(变频器) P01.30设定范围: 0.0~50.0s P01.31设定范围: 0.0~50.0s | 0.0% | ○ |
P01.30 | 启动短路制动保持时间 | 0.00s | ○ | |
P01.31 | 停机短路制动 保持时间 | 0.00s | ○ | |
P01.32 ~ P01.34 | 预留变量 | 0~65535 | 0 | ● |
