P04.00

电机1 V/F曲线设定

该组功能码定义了Goodrive600系列电机1 的V/F 曲线，以满足不同的负载特性需求。

0：直线V/F曲线；适用于恒转矩负载

1：多点V/F曲线

2：1.3次幂降转矩V/F曲线

3：1.7次幂降转矩V/F曲线

4：2.0次幂降转矩V/F曲线

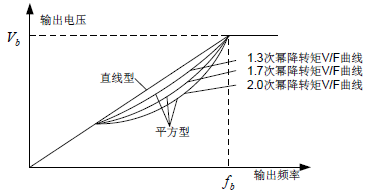

曲线2~4适用于风机水泵类变转矩负载，用户可根据负载特性调整，以达到最佳的节能效果。

5：自定义V/F（V/F分离）；在这种模式下，V与f分离，可以通过P00.06设定的频率给定通道来调节f，改变曲线特性，也可以通过P04.27设定的电压给定通道来调节V，改变曲线特性。

注意：下图中的Vb对应为电机额定电压、fb对应为电机额定频率。

0

◎

P04.01

电机1转矩提升

为了补偿低频转矩特性，可对输出电压作一些提升补偿。P04.01是相对最大输出电压Vb而言的。

P04.02定义手动转矩提升的截止频率相对电机额定频率fb的百分比，转矩提升可以改善V/F的低频转矩特性。

应根据负载大小适当选择转矩提升量，负载大可以增大提升，但提升值不应设置过大，转矩提升过大时，电机将过励磁运行，变频器输出电流增大，电机发热加大，效率降低。

当转矩提升设置为0.0%时，变频器为自动转矩提升。

转矩提升截止点：在此频率点之下，转矩提升有效，超过此设定频率，转矩提升失效。

P04.01设定范围：0.0%：（自动）0.1%~10.0%

P04.02设定范围：0.0%~50.0%

0.0%

○

P04.02

电机1转矩提升截止

20.0%

○

P04.03

电机1 V/F频率点1

当P04.00=1（多点V/F曲线）时，用户可通过P04.03~P04.08设置V/F曲线。

V/F曲线通常根据电机的负载特性来设定。

注意：V1＜V2＜V3，

f1＜f2＜f3。低频电压设定过高可能会造成电机过热甚至烧毁，变频器可能会过流失速或过电流保护。

P04.03设定范围：

0.00Hz~P04.05

P04.04设定范围：

0.0%~110.0%（电机1额定电压）

P04.05设定范围：

P04.03~P04.07

P04.06设定范围：

0.0%~110.0%（电机1额定电压）

P04.07设定范围：P04.05~P02.02（异步电机1额定频率）或

P04.05~ P02.16（同步电机1额定频率）

P04.08设定范围：0.0%~110.0%（电机1额定电压）

0.00Hz

○

P04.04

电机1 V/F电压点1

00.0%

○

P04.05

电机1 V/F频率点2

0.00Hz

○

P04.06

电机1 V/F电压点2

0.0%

○

P04.07

电机1 V/F频率点3

0.00Hz

○

P04.08

电机1 V/F电压点3

00.0%

○

P04.09

电机1 V/F转差补偿增益

用于补偿空间电压矢量控制模式时负载变化所产生的电机转速变化，以提高电机机械特性的硬度。应计算电机的额定转差频率。

△f=fb-n*p/60

其中：fb为电机额定频率，对应功能码P02.02；n为电机额定转速，对应功能码P02.03；p为电机极对数。100.0%对应电机的额定转差频率△f。

设定范围：0.0~200.0%

0.0%

○

P04.10

电机1低频抑制振荡因子

空间电压矢量控制模式下，电机特别是大功率电机，容易在某些频率出现电流震荡，轻者电机不能稳定运行，重者会导致变频器过流。可适量调节本参数，消除该现象。

P04.10设定范围：0~100

P04.11设定范围：0~100

P04.12设定范围：

0.00Hz~P00.03

（最大输出频率）

10

○

P04.11

电机1高频抑制振荡因子

10

○

P04.12

电机1抑制振荡分界点

30.00Hz

○

P04.13

电机2V/F曲线设定

0：直线V/F曲线

1：多点V/F曲线

2：1.3次幂降转矩V/F曲线

3：1.7次幂降转矩V/F曲线

4：2.0次幂降转矩V/F曲线

5：自定义V/F（V/F分离）

0

◎

P04.14

电机2转矩提升

0.0%：（自动）0.1%~10.0%

0.0%

○

P04.15

电机2转矩提升截止

0.0%~50.0%（相对电机2额定频率）

20.0%

○

P04.16

电机2V/F频率点1

0.00Hz~

P04.18

0.00Hz

○

P04.17

电机2V/F电压点1

0.0%~110.0%

（电机2额定电压）

00.0%

○

P04.18

电机2V/F频率点2

P04.16~

P04.20

0.00Hz

○

P04.19

电机2V/F电压点2

0.0%~110.0%

（电机2额定电压）

00.0%

○

P04.20

电机2V/F频率点3

P04.18~

 P12.02（异步电机2额定频率）

或P04.18~

 P12.16（同步电机2额定频率）

0.00Hz

○

P04.21

电机2V/F电压点3

0.0%~110.0%

（电机额定电压）

00.0%

○

P04.22

电机2V/F转差补偿增益

0.0~200.0%

0.0%

○

P04.23

电机2低频抑制振荡因子

0~100

10

○

P04.24

电机2高频抑制振荡因子

0~100

10

○

P04.25

电机2抑制振荡分界点

0.00Hz~P00.03

（最大频率）

30.00Hz

○

P04.26

节能运行选择

0：不动作

1：自动节能运行

电机在轻载状态下，自动调节输出电压，以达到节能的目的

0

◎

P04.27

电压设定通道选择

0：键盘设定电压（设定由P04.28设定）

1：AI1设定电压

2：AI2设定电压

3：AI3设定电压

4：保留

5：多段设定电压（设定值由P10组参数的多段速确定）

6：PID设定电压

7：Modbus通讯设定电压

8：CANopen通讯设定电压

9：以太网通讯设定电压

10：保留

11：EtherCat

/PROFINET通讯设定

12：PLC可编程卡设定

13：PROFIBUS/

DeviceNET通讯设定电压

0

○

P04.28

键盘设定电压值

当电压设定通道选择为“键盘设定”时，该功能码值为电压数字设定值。

设定范围：

0.0%~100.0%

100.0%

○

P04.29

电压增加时间

电压增加时间指变频器从输出最小电压加速到输出最大电压所需时间。

电压减少时间指变频器从输出最大电压减速到输出最小电压所需时间。

设定范围：

0.0~3600.0s

5.0s

○

P04.30

电压减少时间

5.0s

○

P04.31

输出最大电压

设定输出电压的上下限值。

P04.31设定范围：

P04.32~100.0%

（电机额定电压）

P04.32设定范围：

0.0%~P04.31

100.0%

◎

P04.32

输出最小电压

0.0%

◎

P04.33

恒功区弱磁系数

1.00~1.30

1.00

○

P04.34

同步电机VF拉入电流1

-100.0%~100.0%

（电机额定电流）

20.0%

○

P04.35

同步电机VF拉入电流2

-100.0%~100.0%

（电机额定电流）

10.0%

○

P04.36

同步电机VF拉入电流

频率切换点

0.00Hz~P00.03

（最大频率）

50.00Hz

○

P04.37

同步电机VF无功闭环

比例系数

0~3000

50

○

P04.38

同步电机VF无功闭环

积分时间

0~3000

30

○

P04.39

同步电机VF无功闭环

输出限幅

0~16000

8000

○

P04.40

异步电机1 IF模式

使能选择

0~1

0

◎

P04.41

异步电机1 IF电流设定

0.0~200.0%

120.0%

○

P04.42

异步电机1 IF比例系数

0~5000

650

○

P04.43

异步电机1 IF积分系数

0~5000

350

○

P04.44

切出异步电机1 IF模式频率点

0.00~20.00Hz

10.00Hz

○

P04.45

异步电机2 IF模式

使能选择

0~1

0

◎

P04.46

异步电机2 IF电流设定

0.0~200.0%

120.0%

○

P04.47

异步电机2 IF比例系数

0~5000

650

○

P04.48

异步电机2 IF积分系数

0~5000

350

○

P04.49

切出异步电机2 IF模式频率点

0.00~20.00Hz

10.00Hz

○

P04.50

预留变量

0~65535

0

●

P04.51

预留变量

0~65535

0

●
