7.6 电机参数


  • 自学习时，可能会因电机突然启动而导致人身事故，进行自学习之前，请确认电机和负载机械周围的安全状况。

  • 进行静止自学习，电机虽然不运行，但仍处于通电状态，触摸电机可能导致触电。在自学习结束前，请勿触摸电机。


  • 如果电机已经连接负载，请不要进行旋转自学习。否则会导致变频器动作不良或者机械设备损坏。对已经连接负载的电机进行旋转自学习时，可能会出现不能正确计算电机参数，电机动作异常等情况。必要时，请脱开负载学习。

Goodrive300变频器既可以驱动异步电机，也可以驱动同步电机；且同时支持两套电机参数，可以通过多功能数字量输入端子或者是通讯方式来进行两套电机之间的切换。

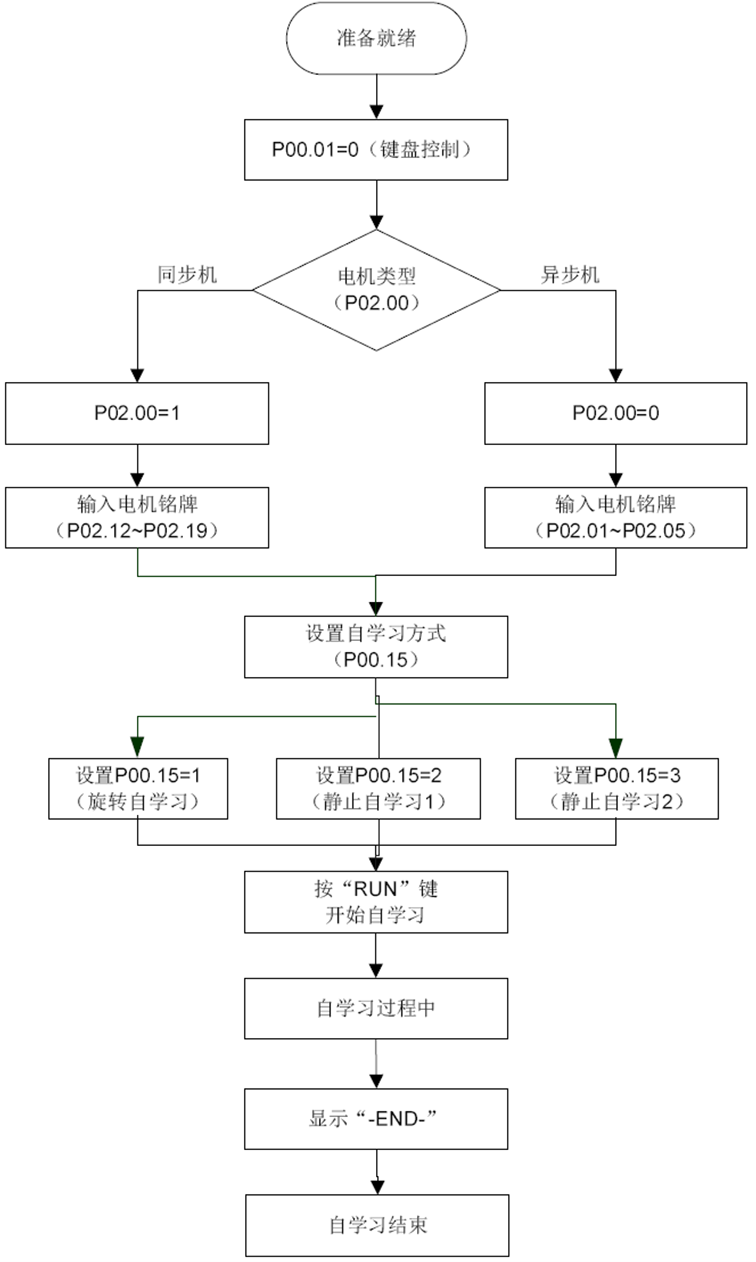

变频器控制性能需基于所建立的精确的电机模型，因此在首次运行电机前，需要用户进行电机参数自学习（以电机1为例）。


注意：

•     必须按照电机铭牌来正确设置电机参数。

•     电机自学习时，选择旋转自学习时，必须将电机与负载脱开，使电机处于静止、空载状态，否则电机参数自学习的结果有可能不正确。此时，异步机可以学习P02.06~P02.10的参数；同步机可以学习P02.20~P02.23的参数。

•     电机自学习时，选择静止自学习时，不必将电机与负载脱开，但是由于只学习了电机的部分参数，对控制性能有一定影响。此时，异步机可以学习P02.06~P02.10的参数；同步机可以学习P02.20~P02.22的参数，P02.23（同步电机1反电动势常数）可通过计算得出。

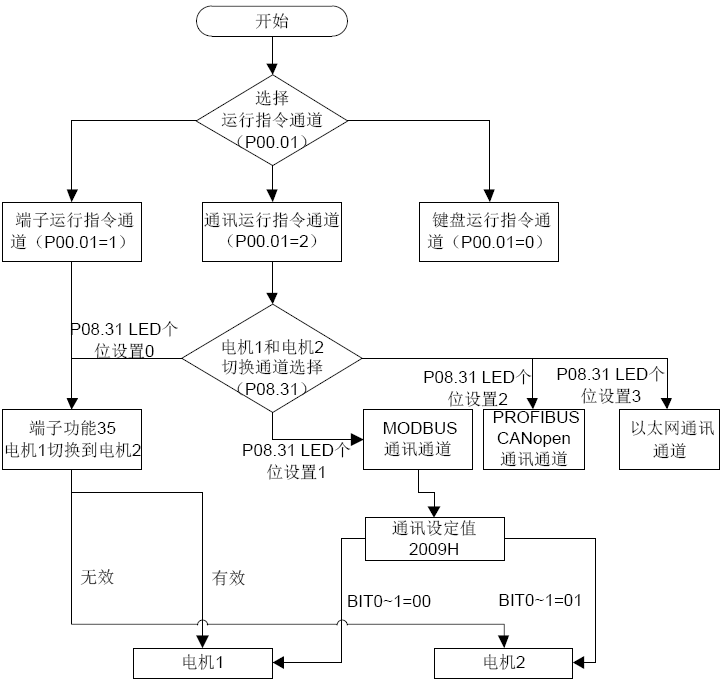

•     电机自学习只能学习当前电机，如需学习另一电机的参数，请通过P08.31个位选择电机1和电机2的切换通道来切换当前电机。

相关参数表：

功能码

名称

参数详细说明

缺省值

P00.01

运行指令通道

0：键盘运行指令通道（LED熄灭）

1：端子运行指令通道（LED闪烁）

2：通讯运行指令通道（LED点亮）

0

P00.15

电机参数自学习

0：无操作

1：旋转自学习

2：静止自学习1（全面学习）

3：静止自学习2（部分学习）

0

P02.00

电机1类型

0：异步电机

1：同步电机

0

P02.01

异步电机1额定功率

0.1~3000.0kW

机型确定

P02.02

异步电机1额定频率

0.01Hz~P00.03（最大输出频率）

50.00Hz

P02.03

异步电机1额定转速

1~36000rpm

机型确定

P02.04

异步电机1额定电压

0~1200V

机型确定

P02.05

异步电机1额定电流

0.8~6000.0A

机型确定

P02.06

异步电机1定子电阻

0.001~65.535Ω

机型确定

P02.07

异步电机1转子电阻

0.001~65.535Ω

机型确定

P02.08

异步电机1漏感

0.1~6553.5mH

机型确定

P02.09

异步电机1互感

0.1~6553.5mH

机型确定

P02.10

异步电机1空载电流

0.1~6553.5A

机型确定

P02.15

同步电机1额定功率

0.1~3000.0kW

机型确定

P02.16

同步电机1额定频率

0.01Hz~P00.03（最大输出频率）

50.00Hz

P02.17

同步电机1极对数

1~50

2

P02.18

同步电机1额定电压

0~1200V

机型确定

P02.19

同步电机1额定电流

0.8~6000.0A

机型确定

P02.20

同步电机1定子电阻

0.001~65.535Ω

机型确定

P02.21

同步电机1直轴电感

0.01~655.35mH

机型确定

P02.22

同步电机1交轴电感

0.01~655.35mH

机型确定

P02.23

同步电机1反电动势常数

0～10000

300

P05.01

~P05.09

多功能数字量输入端子

（S1~S8，HDI）功能选择

35：电机1切换电机2


P08.31

电机1和电机2切换选择

0x00~0x14

LED个位：切换通道选择

0：端子切换

1：Modbus通讯切换

2：PROFIBUS/

CANopen通讯切换

3：以太网通讯切换

4：保留

LED十位：运行中切换使能选择

0：运行中不可切换

1：运行中可切换

00

P12.00

电机2类型

0：异步电机

1：同步电机

0

P12.01

异步电机2额定功率

0.1~3000.0kW

机型确定

P12.02

异步电机2额定频率

0.01Hz~P00.03（最大输出频率）

50.00Hz

P12.03

异步电机2额定转速

1~36000rpm

机型确定

P12.04

异步电机2额定电压

0~1200V

机型确定

P12.05

异步电机2额定电流

0.8~6000.0A

机型确定

P12.06

异步电机2定子电阻

0.001~65.535Ω

机型确定

P12.07

异步电机2转子电阻

0.001~65.535Ω

机型确定

P12.08

异步电机2漏感

0.1~6553.5mH

机型确定

P12.09

异步电机2互感

0.1~6553.5mH

机型确定

P12.10

异步电机2空载电流

0.1~6553.5A

机型确定

P12.15

同步电机2额定功率

0.1~3000.0kW

机型确定

P12.16

同步电机2额定频率

0.01Hz~P00.03（最大输出频率）

50.00Hz

P12.17

同步电机2极对数

1~50

2

P12.18

同步电机2额定电压

0~1200V

机型确定

P12.19

同步电机2额定电流

0.8~6000.0A

机型确定

P12.20

同步电机2定子电阻

0.001~65.535Ω

机型确定

P12.21

同步电机2直轴电感

0.01~655.35mH

机型确定

P12.22

同步电机2交轴电感

0.01~655.35mH

机型确定

P12.23

同步电机1反电动势常数

0～10000

300
